Controlador y software de chorro de agua

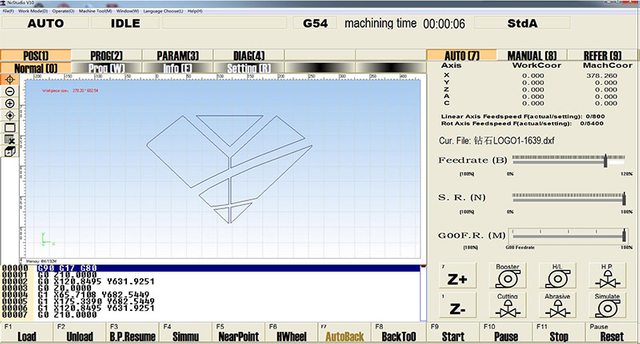

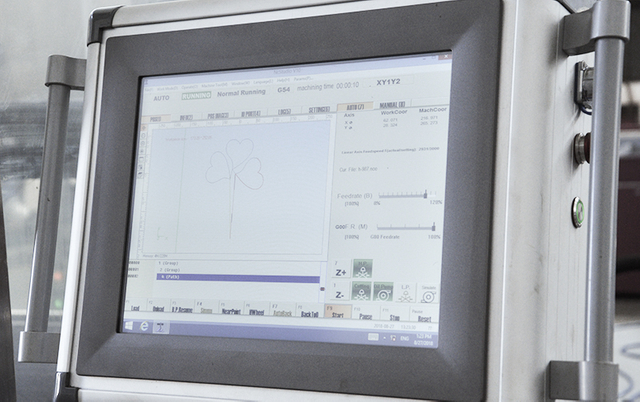

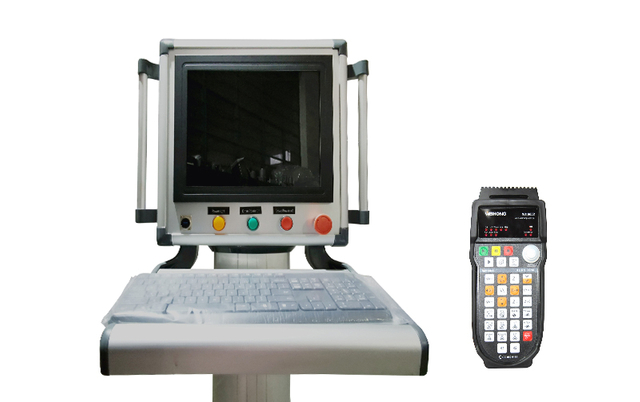

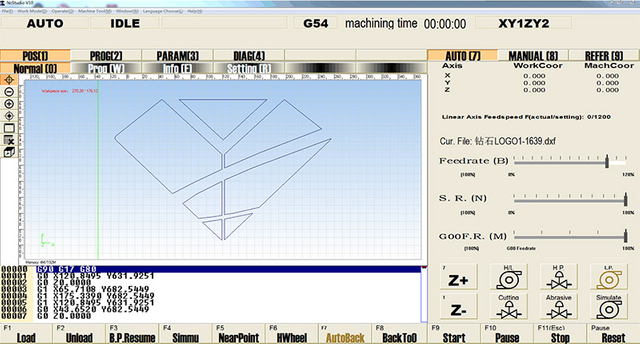

SISTEMA CNC WEIHONG

Configuración del producto

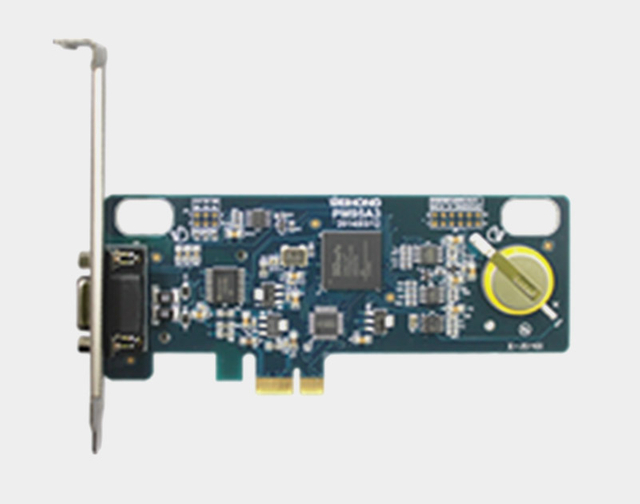

PM95A

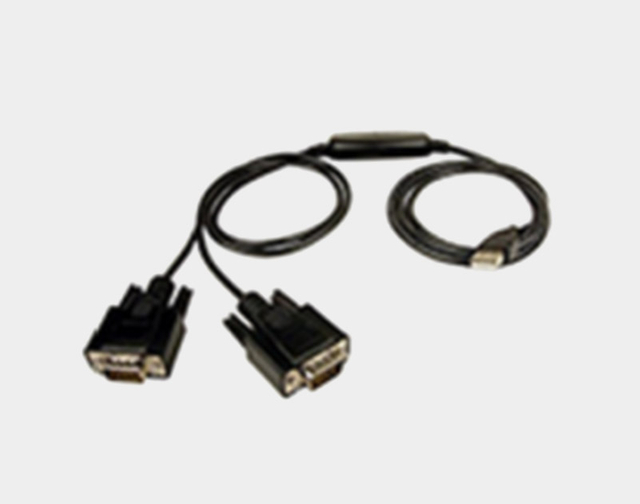

Cable DB9M/P

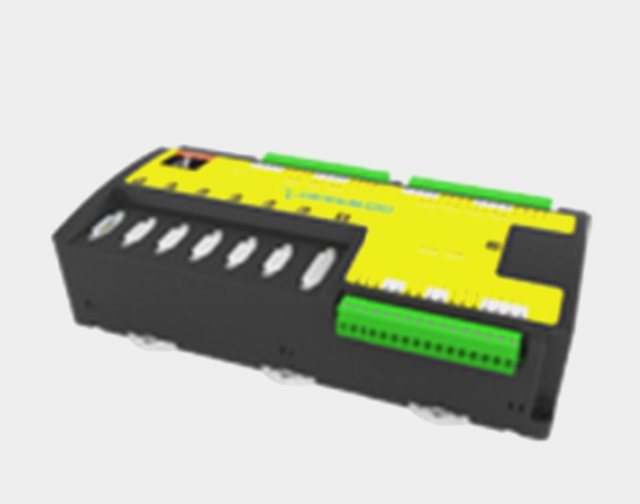

controlador lambda

Parámetros de especificación

Especificación CNC	Número de ejes admitidos 3-5 ejes
Señales de control	Plus Frecuencia 1MHZ Modo de control Control de posición Señal de control Señales diferenciales Tipo de señal de posición Plus+Dirección
Comunicación	externo con PCI interactivo bus Lambda PHOENIX
Huso	Salida de voltaje analógico 0-10V
Medición de herramientas	Modo de medición de herramientas Calibración fija, calibración móvil, primera calibración y calibración después del cambio de herramienta
Compensación	Tipo de compensación Compensación de error de tornillo, compensación de holgura, compensación AQE, compensación de herramienta
Archivo de trayectoria	Formato de archivo admitido .g/.nc/.u??/.demo/.iso/.eng/.cut/.dxf/.plt/.txt
Operaciones	WCS compatible con WCS G54-G59 y tecnología de procesamiento de ahorro de trabajo cero Matriz, espejo y rotación, mecanizado cíclico
Operación conveniente	Guía de volante, reanudación de punto de interrupción, selección de herramienta
Optimización de alta velocidad y alta precisión	Algoritmos de interpolación Algoritmos tipo T, tipo S y LEP
Idioma del software	Ingles chino
Seguridad y confiabilidad	Alarmas de software Alarmas de error de programa, error de operación, error de sobrecarrera, error de PLC y error de comunicación IO

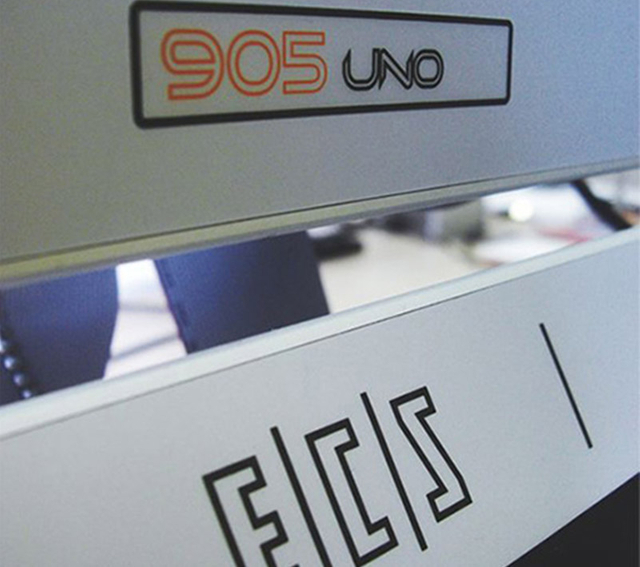

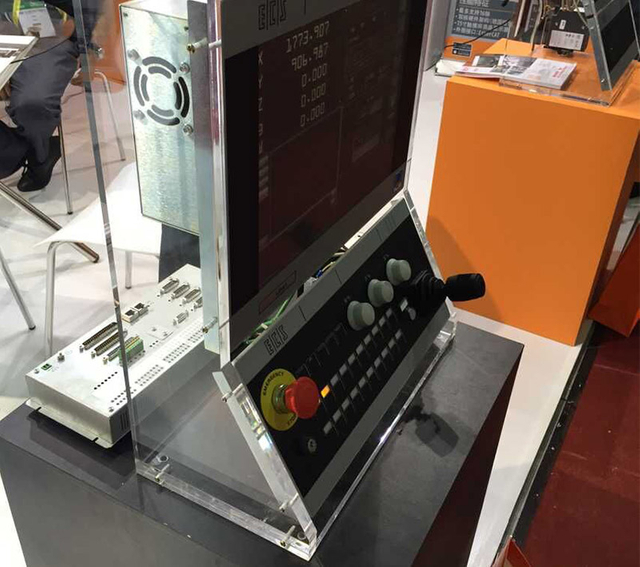

CONTROLADOR ECS

Parámetros de especificación

Hasta 16 ejes interpolados

Arquitectura de hardware de doble núcleo (Kontron)

Con alto rendimiento y bajo consumo

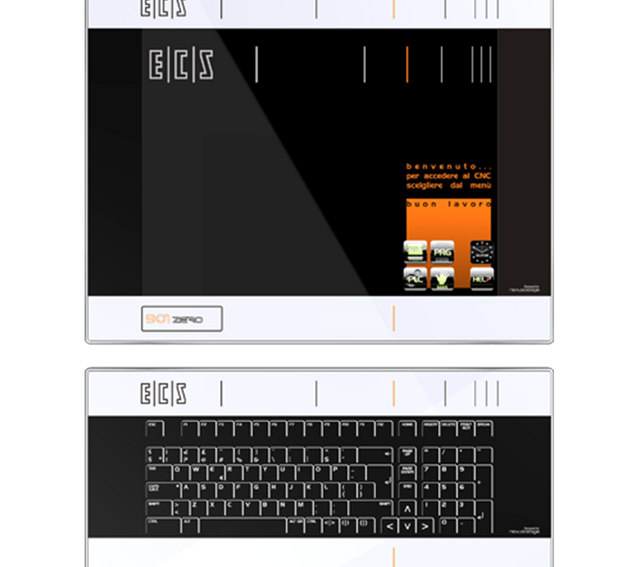

Monitor 15" LCD - Pantalla Táctil Integrada (Opcional)

Interfaz de periféricos: EtherCAT

Nodo EtherCAT para gestionar EcsLink

Mechatrolink® 2 y accionamientos analógicos

Hasta 2048 E/S con EtherCAT

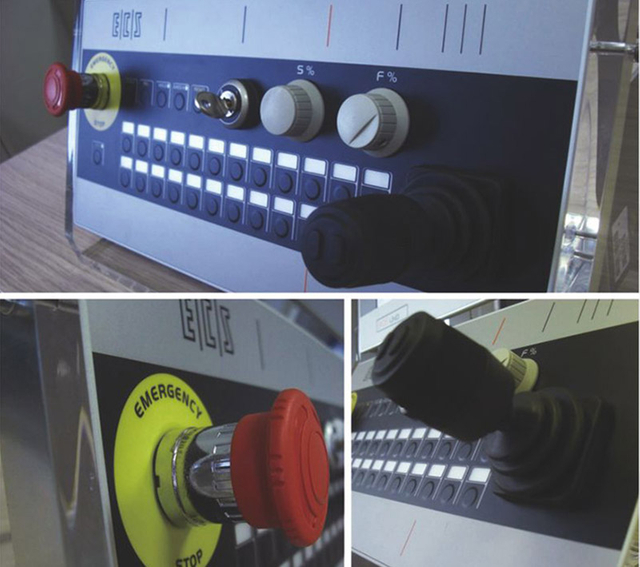

Panel de máquina modular (Opcional)

Teclado alfanumérico (Opcional)

Características principales

Para configurar los puntos de inicio y fin y sus parámetros

Aplicar una serie de atributos al perfil seleccionado (cambios de Escala, espejo, rotación)

Para repetir el perfil seleccionado hasta que se haya completado una placa de dimensiones establecidas o en una matriz con un número definido de líneas y columnas

Para simular gráficamente el funcionamiento programado

Para guardar la operación y recuperarla más tarde;la selección es proporcionada por una ayuda gráfica

Para seleccionar automáticamente la operación preestablecida o para recuperarla y llevarla a cabo inmediatamente

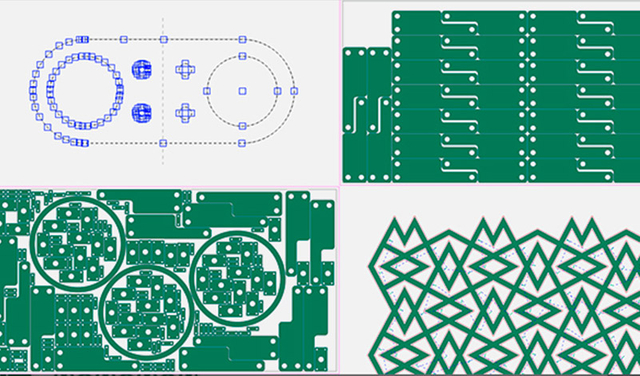

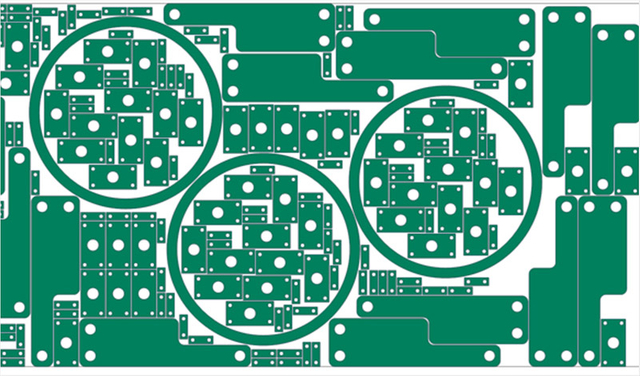

Anidamiento y Programación

IGEMS es un moderno software CAD/CAM/NEST diseñado para máquinas de corte por chorro de agua.

Miles de personas en todo el mundo usan IGEMS para hacer lo que quieran.Con nuestro enorme conocimiento sobre el corte por chorro de agua y el uso ilimitado de
la máquina, estamos tratando de crear productos que sirvan a nuestros clientes, y no al revés.

Opciones de componentes principales

Con un bajo nivel de ruido, sin contaminación, alta precisión y alta fiabilidad.

Mesa de corte por chorro de agua

Serie L

Serie S

Serie G

cabeza de corte

Cabezal de corte máx. 5

Esta cortadora por chorro de agua Max 5 puede cortar cualquier ángulo dentro de ±45°, resuelve el problema tradicional de la inclinación del corte por agua y logra cortes 2D/3D fácilmente.

Cabezal de corte dinámico 5

Nuestra máquina de corte por chorro de agua Dynamic 5 puede garantizar la precisión de la sección de corte vertical al compensar el ángulo de corte de 10°, sin reducir la velocidad de corte.

cabeza múltiple

Los cabezales de corte dobles o múltiples pueden realizar la tarea de corte con la misma pista al mismo tiempo para mejorar en gran medida la eficiencia.

Bomba de alta presión

El diseño único de esta máquina de corte por chorro de agua facilita la instalación y el mantenimiento. Presión de trabajo estable para garantizar la eficiencia de trabajo.
