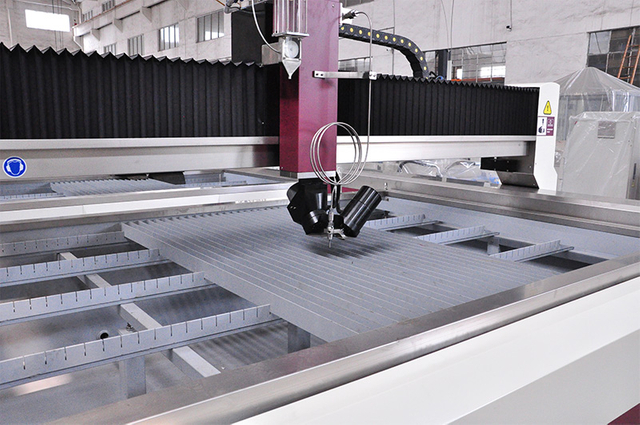

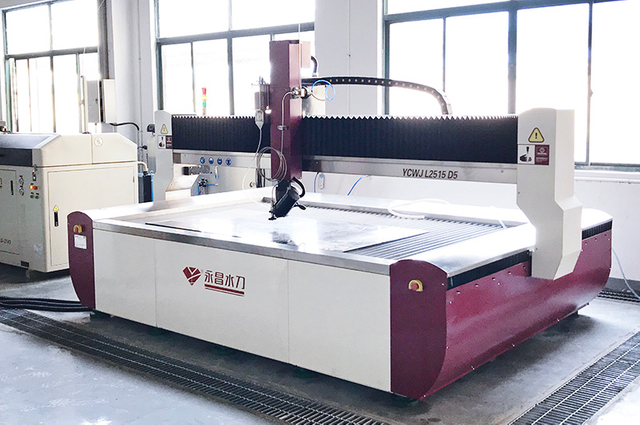

El cabezal de corte por chorro de agua dinámico de 5 ejes realiza cualquier control de ángulo del cabezal de corte al cambiar el ángulo de inclinación del cabezal de corte en las direcciones horizontal y vertical al mismo tiempo, gira sin pausa y corta más rápido.Su ángulo de inclinación máximo es de 10 grados ，, es una especie de máquina de corte en bisel.

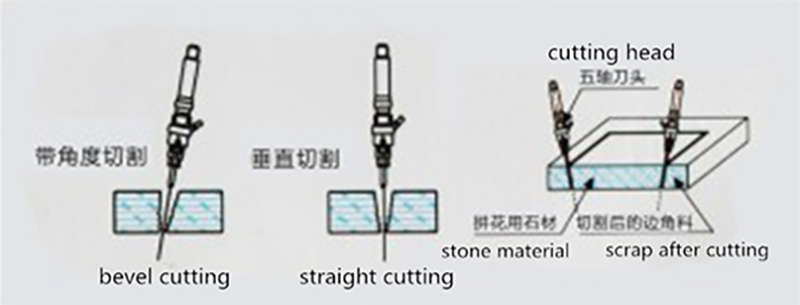

Debido a que el corte por chorro de agua es una forma de corte flexible, por lo tanto, la sección transversal del producto después del corte por la máquina tradicional de corte por chorro de agua de 3 ejes tendrá un cierto grado de inclinación.Para garantizar la precisión de la sección de corte vertical, debe reducir la velocidad de corte.Luego, nuestra máquina de corte por chorro de agua dinámica de 5 ejes puede garantizar la precisión de la sección de corte vertical al compensar el ángulo de corte, sin reducir la velocidad de corte.Esta característica se utiliza para cortar en varias industrias para mantener la verticalidad.En la industria del corte de piedra es especialmente destacada.

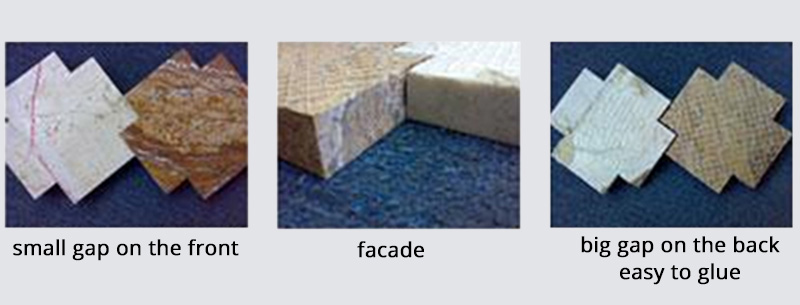

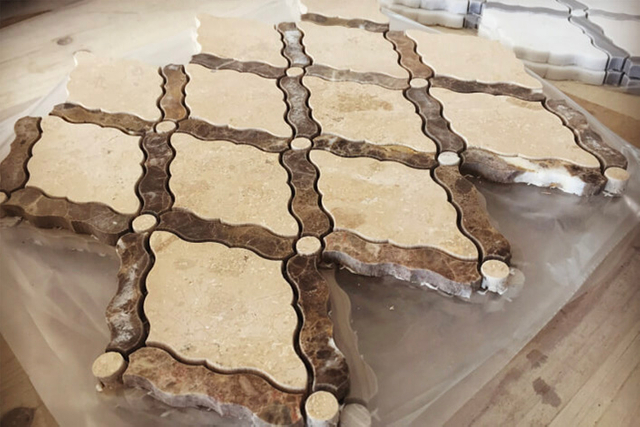

Su cabezal de corte se puede inclinar para cortar en cualquier dirección, se elimina el fenómeno de superficie pequeña y fondo grande, y el espacio de empalme del lado frontal para el patrón de piedra es más pequeño, por lo que esta máquina de corte por chorro de agua dinámica de 5 ejes se puede usar para cortar piedra de parquet, no es necesario volver a pulir el suelo de parquet, lo que puede ahorrar tiempo y mano de obra.
Si desea una herramienta para aplicaciones de fabricación de piedra (mármol, azulejo, cerámica) y metalurgia, este chorro de agua dinámico 5 será su mejor opción.
Característica principal:
Control: PLC
Cambio: control electrohidráulico
Refrigeración: enfriador/intercambiador de calor de aceite
Precisión del filtro de agua de entrada: ≤0,45
μm Precisión del filtro de retorno de aceite: 20 μm Temperatura de
trabajo: 0-50 °c
Salida: UNF 3/8 " Entrada/salida de refrigeración: NPT1"
Tamaño máximo del orificio: 0,33 mm
| Bomba de alta presión | |||
| Modelo | YCG-3038 | YCG-3742S | YCG-7542S |
| Presión máxima | 3800 bares/55 000 psi | 4137 bar/60 000 psi | 4137 bar/60 000 psi |
| Flujo de agua máximo | 3,7 l/min | 3,7 l/min | 7,4 l/min |
| Orificio máximo/boquilla | 0,011/0,03 | 0,013/0,04 | 0,016/0,05 |
| Energía | 30KW/40HP | 37KW/50HP | 75KW/100HP |
Opciones de componentes principales
Con un bajo nivel de ruido, sin contaminación, alta precisión y alta fiabilidad.

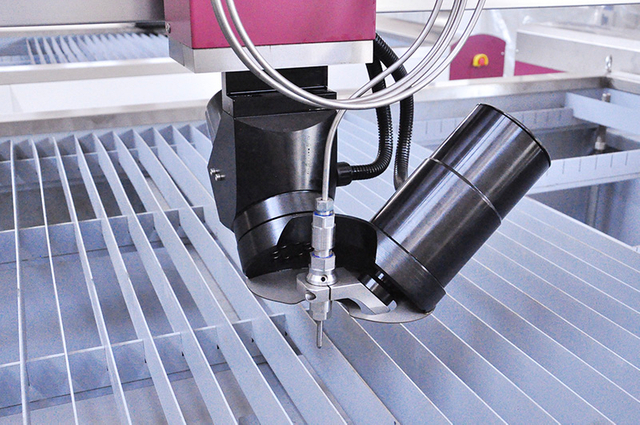

cabeza de corte
Bomba de alta presión
El diseño único de esta máquina de corte por chorro de agua facilita la instalación y el mantenimiento. Presión de trabajo estable para garantizar la eficiencia de trabajo.
Chorros de agua - Equipos opcionales
