SERIE G

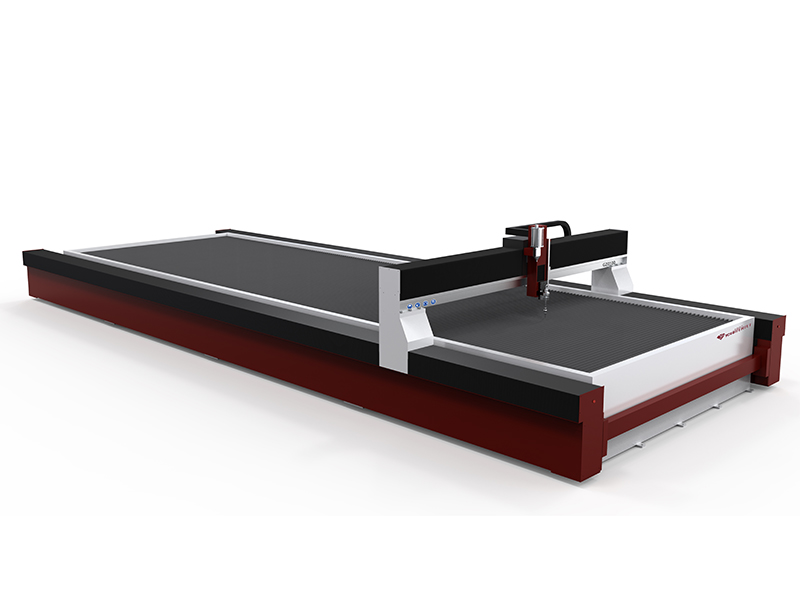

Pórtico grande estructura máquina de corte por chorro de agua-Los ejes x,y,z se pueden personalizar
YC se ha mantenido concentrándose en fabricar las mejores máquinas de corte por chorro de agua desde el año 2005. Podemos proporcionar soluciones personalizadas para diferentes clientes y aplicaciones.Los ejes X, Y y Z de nuestra máquina de corte por chorro de agua se pueden personalizar. Hemos realizado muchos casos, como 2000 mm * 6000 mm, 4000 mm * 8000 mm, 3000 mm * 12000 mm, la máquina de corte por chorro de agua más grande que hemos construido. se puede transportar es de 4000 mm * 12000 mm, el máximo del eje Z puede ser de 1000 mm.
Características estructurales de la mesa de corte por chorro de agua:
La viga de fundición y el marco base del eje Y garantizan una precisión y estabilidad superiores.
La bancada del torno y el tanque de agua son desmontables, los cuales están diseñados para reducir la presión del agua con arena y piezas mecanizadas a las piezas móviles.
La base del eje Y es la fabricación general. Es conveniente para el desmontaje, transporte y montaje.
Los ejes X e Y adoptan un husillo de bolas de alta precisión y un riel lineal guía.

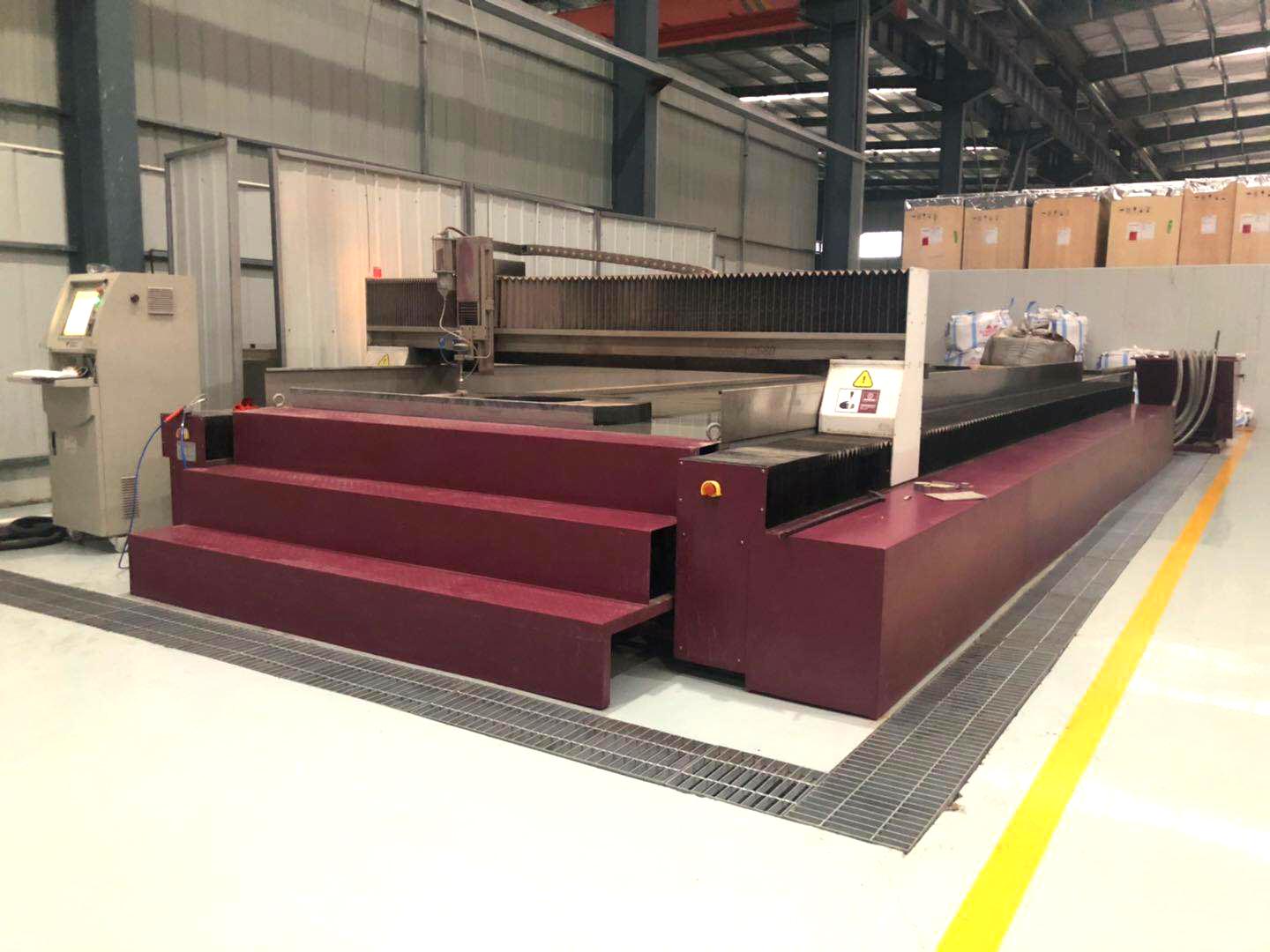

El tamaño de la mesa de corte se puede personalizar, como 3000 mm*8000 mm, 3500 mm*7000 mm, 2000 mm*12000 mm como se muestra a continuación, el tamaño máximo puede ser 4000 mm*12000 mm.
Casos

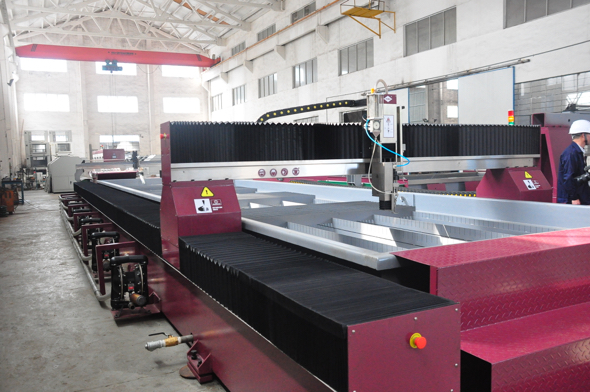

1、YCWJ-L20120
- Cabezal de corte: 3 ejes
- Eje X: 2000 mm
- Eje Y: 12000 mm
- Eje Z: 200 mm
- repetibilidad: 0.025 mm
- Velocidad X、Y: 0-15m/min
- precisión de control: ± 0,01 mm
- precisión de corte: ± 0,1 mm
Potencia: 380 VCA, 50 Hz, sistema trifásico de 4 cables (se puede personalizar)

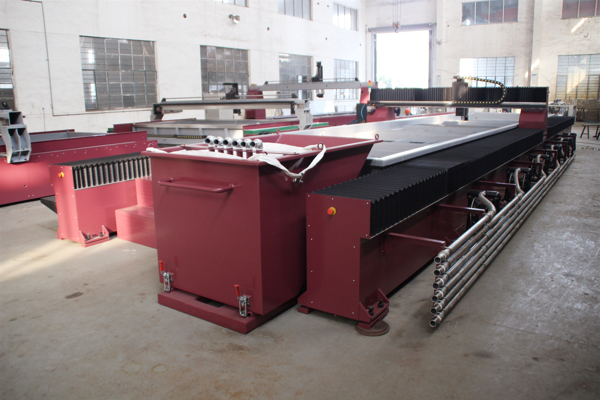

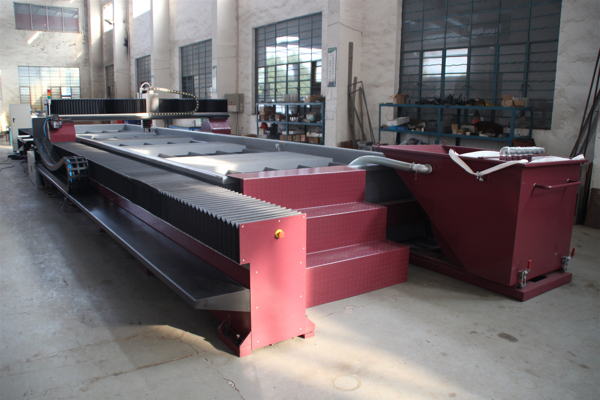

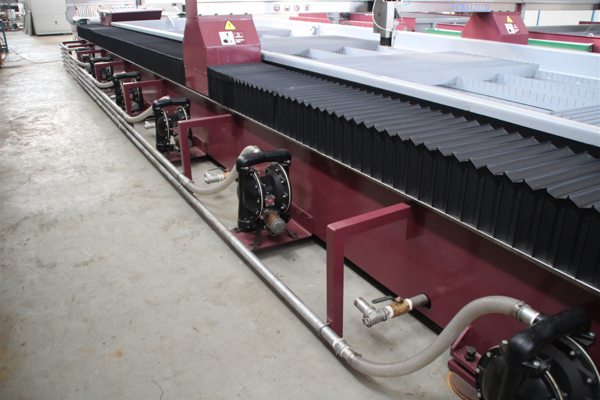

Esta máquina de corte por chorro de agua está equipada con un sistema de eliminación de lodos. Puede eliminar el abrasivo del tanque automáticamente, separar el abrasivo y el agua. Reduce la fuerza laboral y mejora la eficiencia del trabajo.
La marca de la bomba:

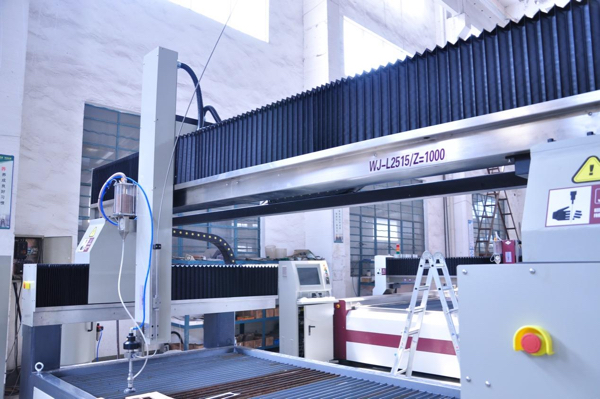

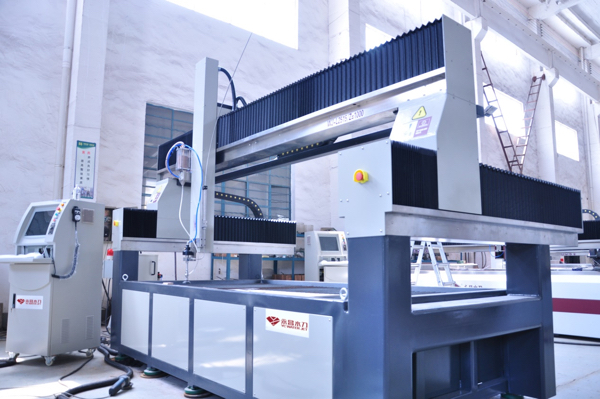

4、YCWJ-L2515/Z=1000
Esta máquina cortadora por chorro de agua está especialmente diseñada según los requisitos del cliente.La distancia de transmisión del eje Z es de un metro y los clientes pueden utilizarla para cortar productos de mayores dimensiones.
