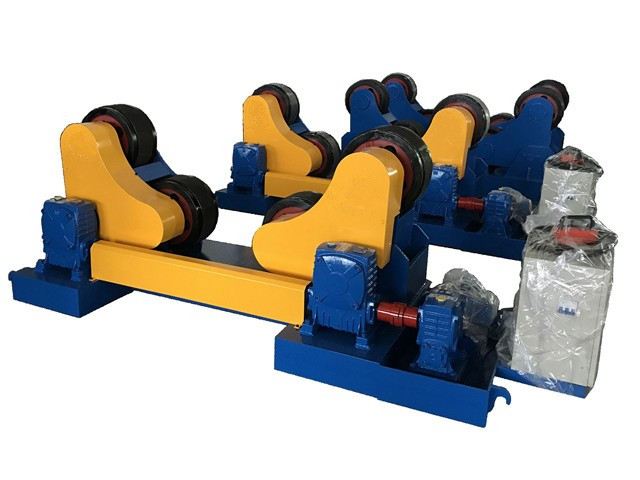

El rotador de soldadura autocalibrado se compone de un conjunto de rotador de soldadura activo y un conjunto de rotador de soldadura pasivo.La rueda de acción es impulsada por un motor y un engranaje reductor para realizar un cambio de velocidad continuo.Si la pieza de trabajo es demasiado larga, se puede utilizar una combinación pasiva activa y múltiple.
El rotador autoajustable puede ajustar automáticamente el ángulo del soporte del rodillo de acuerdo con el diámetro de la pieza de trabajo para cumplir con el soporte y la unidad de rotación de la pieza de trabajo con diferentes diámetros.Regulación de velocidad continua con convertidor de frecuencia, amplio rango de regulación de velocidad, alta precisión y gran par de arranque.Adopta rodamientos de alta capacidad de carga, sin sacudidas en la rotación y larga vida útil.Base de caja combinada, gran rigidez, gran capacidad de carga.El rodillo de superficie de goma con núcleo de acero de tipo cóncavo especialmente diseñado tiene alta fricción, larga vida útil y gran capacidad de carga.La tecnología de fabricación avanzada mejora la rectitud y el paralelismo de cada orificio del eje y reduce al máximo el desplazamiento de la pieza de trabajo causado por la precisión de fabricación insuficiente.
| Especificación y modelo | Peso máximo de carga (kg) | Adaptarse al ámbito de trabajo (mm) | Diámetro y ancho del rodillo (mm) | Velocidad lineal del rodillo (m/h) | Potencia motor (kw) Velocidad lineal rodillos (m/h) | Modo de ajuste de velocidad | |
| rueda de goma | rueda metalica | ||||||
| HGZ-5 | 5000 | ￠250-2300 | ￠250*100 | 2* ￠240*20 | 6-60 | 0.75 | Regulación de velocidad continua electromagnética O regulación de velocidad continua de frecuencia variable |
| HGZ-10 | 10000 | ￠320-2800 | ￠300*120 | 2* ￠290*25 | 6-60 | 1.1 | |
| HGZ-20 | 20000 | ￠500-3500 | ￠350*120 | 2* ￠340*30 | 6-60 | 1.5 | |
| HGZ-40 | 40000 | ￠600-4200 | ￠400*120 | 2* 390*40 | 6-60 | 3 | |
| HGZ-60 | 60000 | ￠750-4800 | ￠450*120 | 2* ￠440*50 | 6-60 | 4 | |
| HGZ-80 | 80000 | ￠850-5000 | ￠500*120 | 2* ￠490*60 | 6-60 | 4 | |
| HGZ-100 | 100000 | ￠ 1000-5500 | ￠500*120 | 2* ￠490*70 | 6-60 | 5.5 | |
| HGZ-150 | 150000 | ￠1000-6500 | Hacer según sea necesario | 6-60 | 2*3 | ||

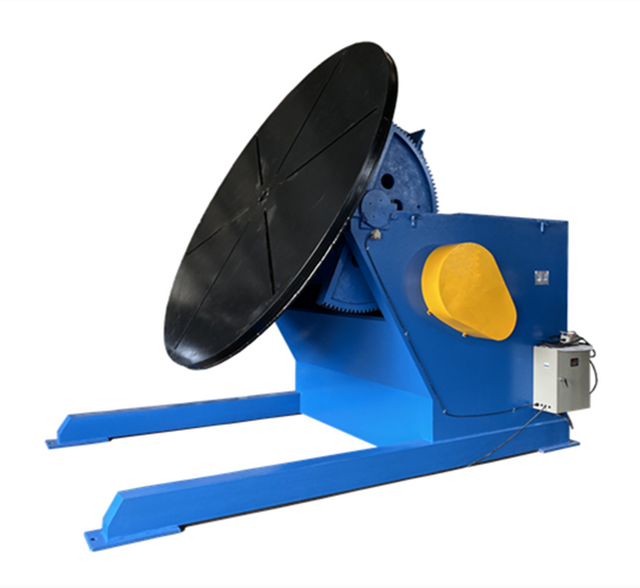

El posicionador es un equipo auxiliar de soldadura especial, que es adecuado para el posicionador de soldadura de trabajo giratorio para obtener la posición de mecanizado y la velocidad de soldadura ideales. Se puede utilizar con el operador y la máquina de soldadura para formar un centro de soldadura automático, y también puede ser utilizado para el desplazamiento de la pieza de trabajo durante la operación manual. Se adopta la regulación de velocidad continua del convertidor de frecuencia para la rotación de la mesa, con precisión de regulación de alta velocidad. La caja de control remoto puede realizar la operación remota del banco de trabajo y también se puede conectar con el sistema de control de el operador y la máquina de soldar para realizar la operación de enlace.
El posicionador de soldadura, también conocido como mesa giratoria, se usa ampliamente para ajustar la posición de la pieza de trabajo para lograr el ángulo de ensamblaje o soldadura requerido.El posicionador de soldadura estándar no puede cumplir con todos los requisitos.Podemos proporcionar un diseño personalizado de acuerdo con el tamaño de su pieza de trabajo.
| Modelo | Carga nominal (kg) | Velocidad de rotación (rpm) | Velocidad inversa (rpm) | Velocidad inversa (°) | Tamaño de la mesa de trabajo (mm) | giro (kw) | girar (kw) | Modo de ajuste de velocidad | Diámetro máximo de giro del plano vertical (mm) |
| ZHB-01 | 100 | 0.1-1 | manual de operación | 0-120 | ￠400 | 0.18 | / | Regulación de velocidad continua de frecuencia variable | ￠600 |
| ZHB-03 | 300 | 0.2-2 | manual de operación | 0-90 | ￠600 | 0.18 | / | Regulación de velocidad continua de frecuencia variable | ￠800 |
| ZHB-06 | 600 | 0.09-0.9 | 1.1 | 0-90 | ￠1000 | 0.75 | 0.75 | Regulación de velocidad continua de frecuencia variable | ￠1500 |
| ZHB-12 | 1200 | 0.05-0.5 | 0.67 | 0-90 | ￠1200 | 1.1 | 1.1 | Regulación de velocidad continua de frecuencia variable | ￠2050 |
| ZHB-30 | 3000 | 0.05-0.5 | 0.23 | 0-120 | ￠1400 | 1.5 | 1.5 | Regulación de velocidad continua de frecuencia variable | ￠2100 |
| ZHB-50 | 5000 | 0.05-0.5 | 0.14 | 0-120 | ￠1500 | 2.2 | 3 | Regulación de velocidad continua de frecuencia variable | ￠2500 |
| ZHB-100 | 10000 | 0.05-0.5 | 0.14 | 0-120 | ￠2000 | 3 | 5.5 | Regulación de velocidad continua de frecuencia variable | ￠3240 |

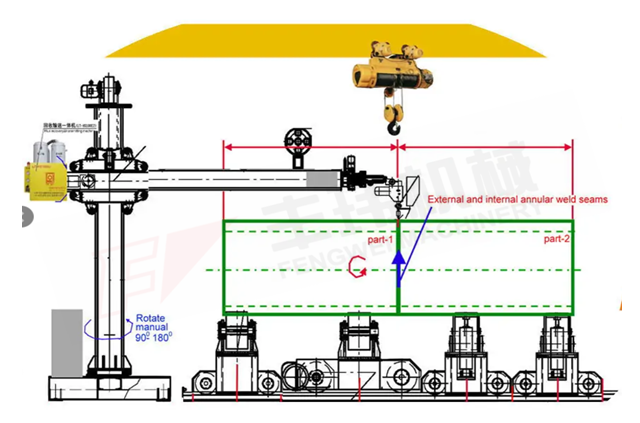

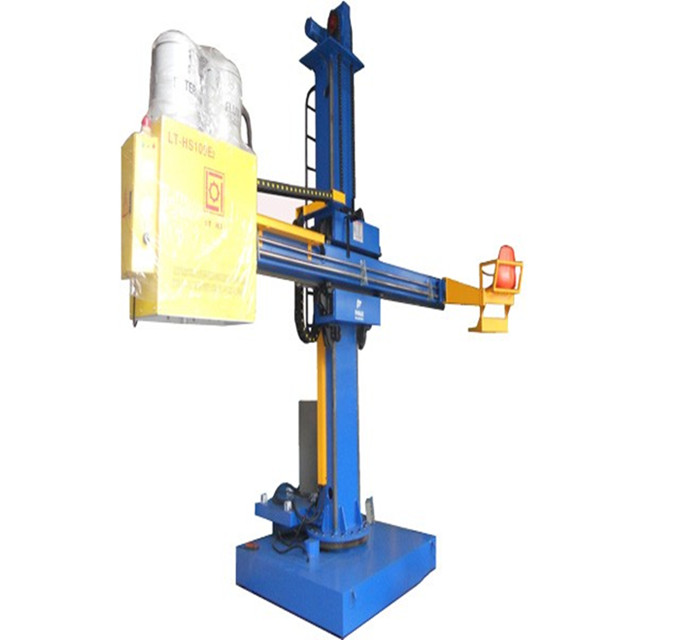

Como soldadora auxiliar, el operador de soldadura automática puede elegir el sistema de soldadura de acuerdo con los requisitos tecnológicos del usuario.El dispositivo adopta la regulación de velocidad continua de conversión de frecuencia de CA para la expansión y contracción del brazo cruzado, velocidad estable, la cabeza está equipada con un mecanismo de ajuste fino cruzado eléctrico para ajustar la posición de soldadura, el brazo cruzado que sube y baja está equipado con un dispositivo de seguridad de rotura y deslizamiento de cadena, y la rotación de la columna está equipada con un dispositivo de freno, que es seguro y confiable. El marco de operación de soldadura automática se utiliza principalmente para la soldadura de costura circular de contenedores redondos tipo plataforma, tipo voladizo y tipo pórtico.
Las siguientes son algunas características del marco de operación de soldadura:
1. El marco de operación de soldadura se puede combinar con una fuente de alimentación de soldadura, un rotador de soldadura o un posicionador de acuerdo con los requisitos del cliente.
2. La columna y el tirante son piezas soldadas, y después de la soldadura se adopta la soldadura templada, y luego se lleva a cabo el mecanizado final para garantizar requisitos de alta precisión.
3. El tirante adopta el riel cuadrado, y la expansión horizontal adopta la transmisión por cremallera, con alta precisión y estabilidad.
4. El brazo de elevación está equipado con un dispositivo de protección contra caídas de seguridad.
5. Un deslizador cruzado de la pistola de soldar está dispuesto frente al tirante para realizar el ajuste cruzado de la pistola de soldar de arriba hacia abajo y de izquierda a derecha.
6. Hay una escalera en la columna para facilitar el mantenimiento.Hay una plataforma para que el soldador se quede.
7. Es adecuado para TIG, MIG, pata, sierra y otros procesos de soldadura.
8. El control remoto inalámbrico se puede configurar de acuerdo con los requisitos del cliente, lo cual es fácil de usar.
| permitir la concentración (mg/L) | LH-1235 | LH-3040 | LH-4580 | LH-5060 | LH-8080 |
| Carrera efectiva de extensión y descenso del brazo transversal (mm) | 800-1200 | 800-3000 | 1000-4500 | 1000-5000 | 1000-8000 |
| Carrera efectiva de expansión y contracción del brazo transversal (mm) | 3500 | 4000 | 8000 (2 partes) | 6000 | 8000 (2 partes) |
| Carrera de elevación vertical (mm) | 1400 | 3000 | 3500 | 3000 | 4500 |
| Ángulo de rotación base | operación manual ±360° | ±180° | ±180° | ±180° | ±180° |
| velocidad de elevación del brazo cruzado (m/min) | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 |
| velocidad de avance de la viga transversal (m/min) 27002 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 | 0.12-1.2 |
| Ancho del carro (mm) | 1000 | 1500 | 2000 | 2000 | 2700 |
Opciones de componentes principales
Con un bajo nivel de ruido, sin contaminación, alta precisión y alta fiabilidad.
El diseño único de esta máquina de corte por chorro de agua facilita la instalación y el mantenimiento. Presión de trabajo estable para garantizar la eficiencia de trabajo.
