Máquina de corte por plasma

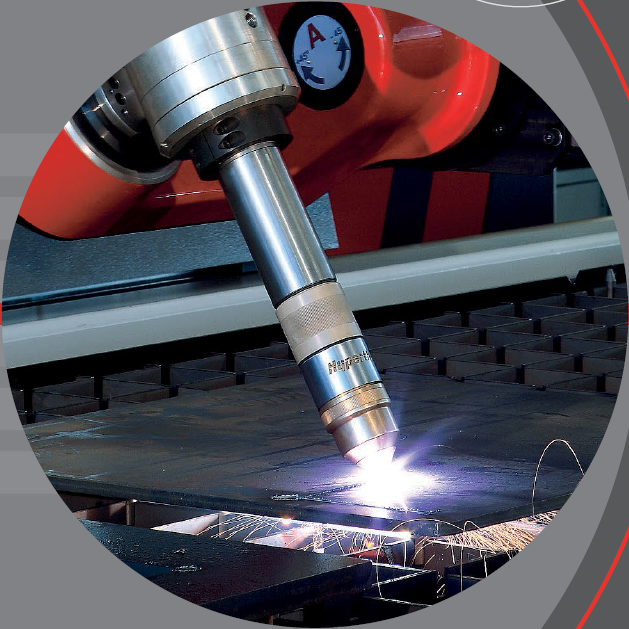

Máquina de corte y biselado por plasma de alta precisión YC

La máquina de corte biselado de 5 ejes CNC por plasma se utiliza para el procesamiento de placas de acero, aluminio, hierro, cobre y otros materiales metálicos con mayor velocidad y compensación de ángulo.Para los diferentes espesores y materiales, la fuente de alimentación se puede ajustar en consecuencia.Es la mejor opción para el procesamiento de corte de material de alta precisión y eficiencia.
Con corte biselado de 5 ejes, tiene compensación de ángulo para resolver el corte de ángulo para el cliente.

Parámetro de la mesa de corte

Tipo de mesa de corte Portal
Área de corte eficiente (mm) Puede ser personalizado
sistema de control CNC EDGE Pro (Hipertermia/EE. UU.)
Sensor de altura de voltaje de arco Sensor THC (hipertermia/EE. UU.)
Sistema de cabeza biselada IMA(TECNO/Italia)
Precisión de corte +/-0,01 mm
Tensión de alimentación/frecuencia 380v±10%/50Hz TRIFÁSICO/220v±10%/50Hz TRIFÁSICO
Potencia de entrada 3KW
Aire comprimido seco, sin aceite;presión: 0,8 Mpa; caudal: 1,0 m3/h
Modelo de unidad Servomotor Mitsubishi AC
Carril Carril de guía de revestimiento HIWIN, ferrocarril de alta precisión

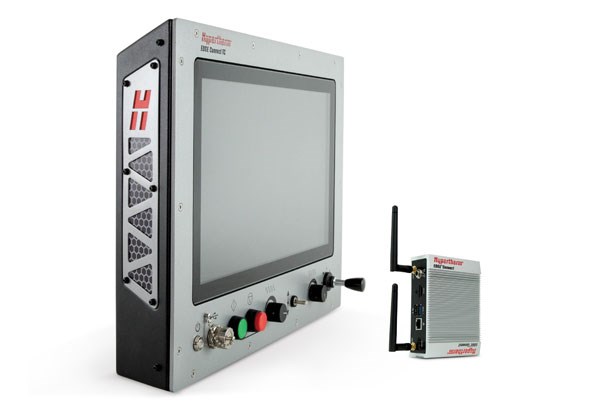

SISTEMA DE CONTROL CNC

  EDGE-Pro (hipertermia)

* Con el asistente CutPro® patentado, incluso los operadores nuevos pueden cortar piezas de producción en menos de cinco minutos
* La consola del operador del software en pantalla (Soft OpCon) permite una fácil configuración y operación de la estación de corte y el movimiento manual
* Comunicaciones integradas con plasma y altura de la antorcha los sistemas de control brindan un control experto y automatizado utilizando tablas de corte personalizadas o instaladas de fábrica
* Las tablas de corte personalizadas pueden crearse y controlarse en el programa de piezas o ponerse a disposición del asistente CutPro
* EDGE Connect se ejecuta en el sistema operativo Windows® 10 Enterprise

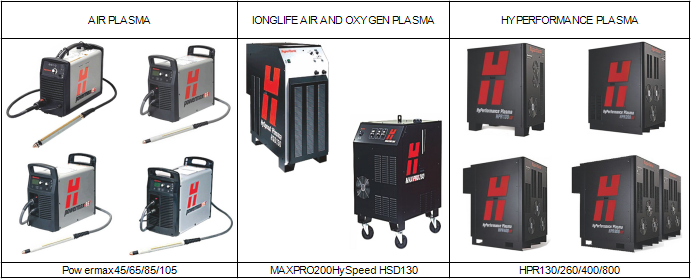

    De plasma-Hypertherm

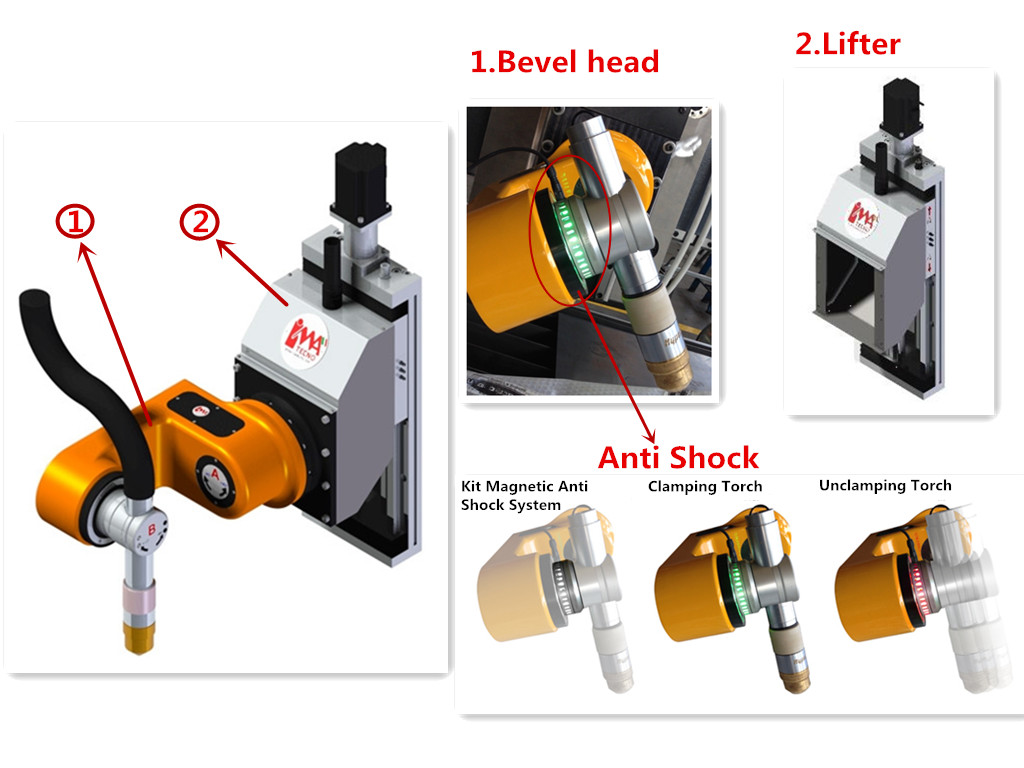

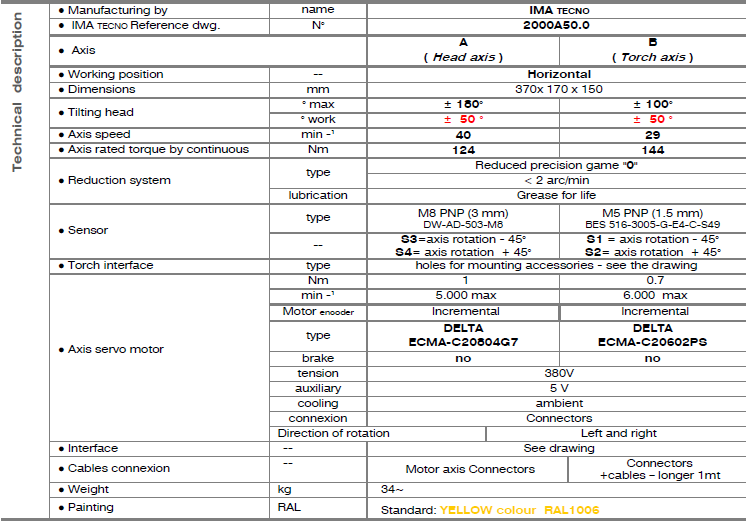

     Sistema de cabezal biselado (IMA TENCO/Italia)

Sensor de control de altura-Hypertherm (ArcGlide THC)

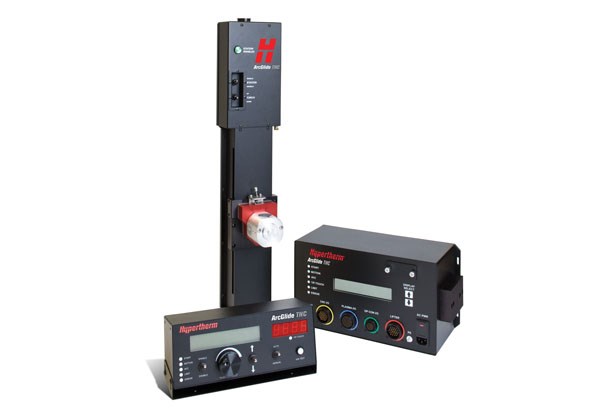

Control de altura de la antorcha ArcGlide

indefinido

Los controles tradicionales de altura de la antorcha requieren que los operadores ajusten periódicamente el voltaje del arco para garantizar la altura de corte adecuada.Utilizando las técnicas patentadas de Hypertherm, el control de altura de la antorcha ArcGlide® (THC) toma muestras continuamente del voltaje del arco y ajusta automáticamente el voltaje del arco para obtener la altura adecuada de la antorcha durante la vida útil de los consumibles sin necesidad de intervención del operador.
El resultado: calidad de corte óptima, productividad mejorada y costos operativos reducidos para aplicaciones de corte por plasma, incluida
la capacidad True Hole® para instalaciones de plasma HyPerformance® HPRXD®.El ArcGlide THC está disponible tanto en configuraciones integradas con CNC (con
comunicación Hypernet®) como independientes.

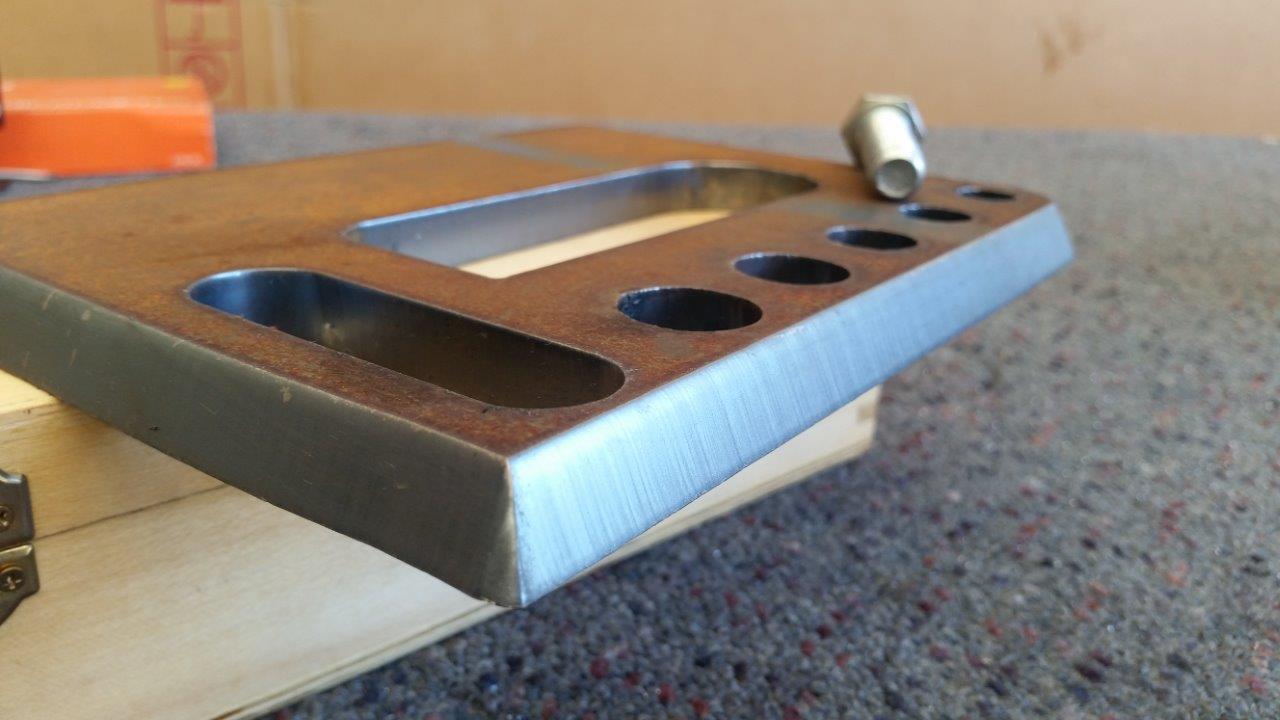

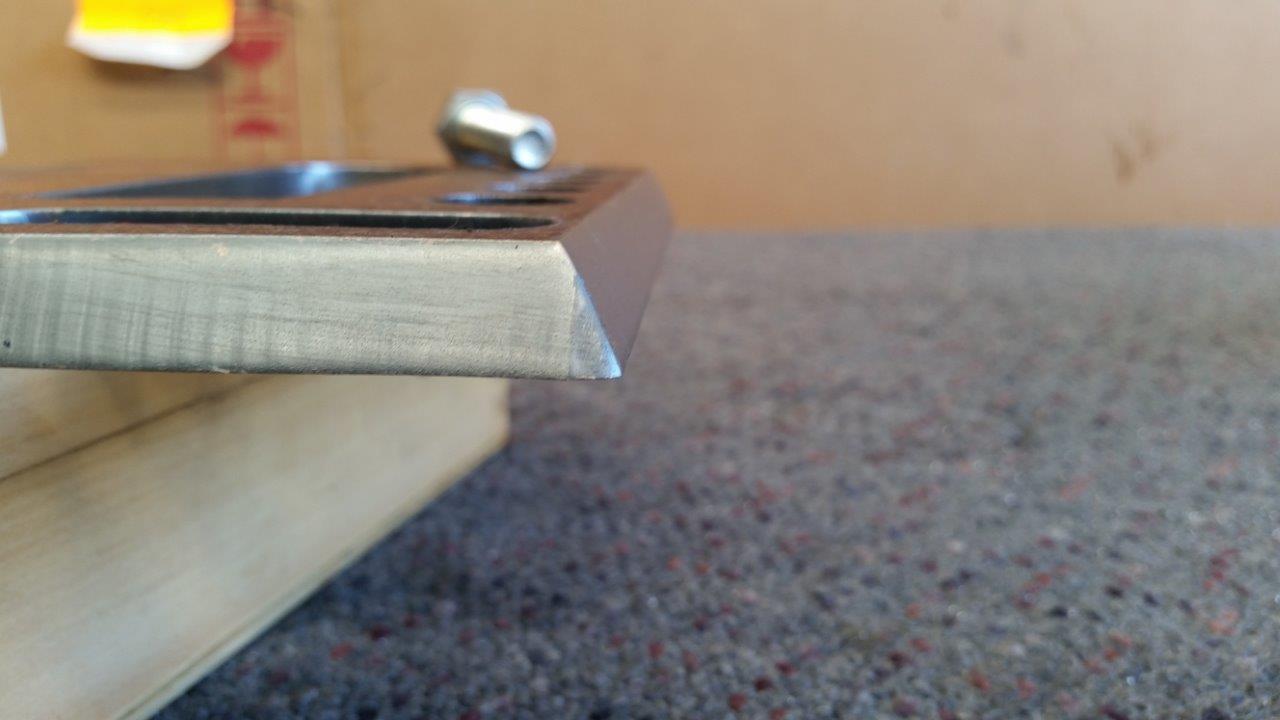

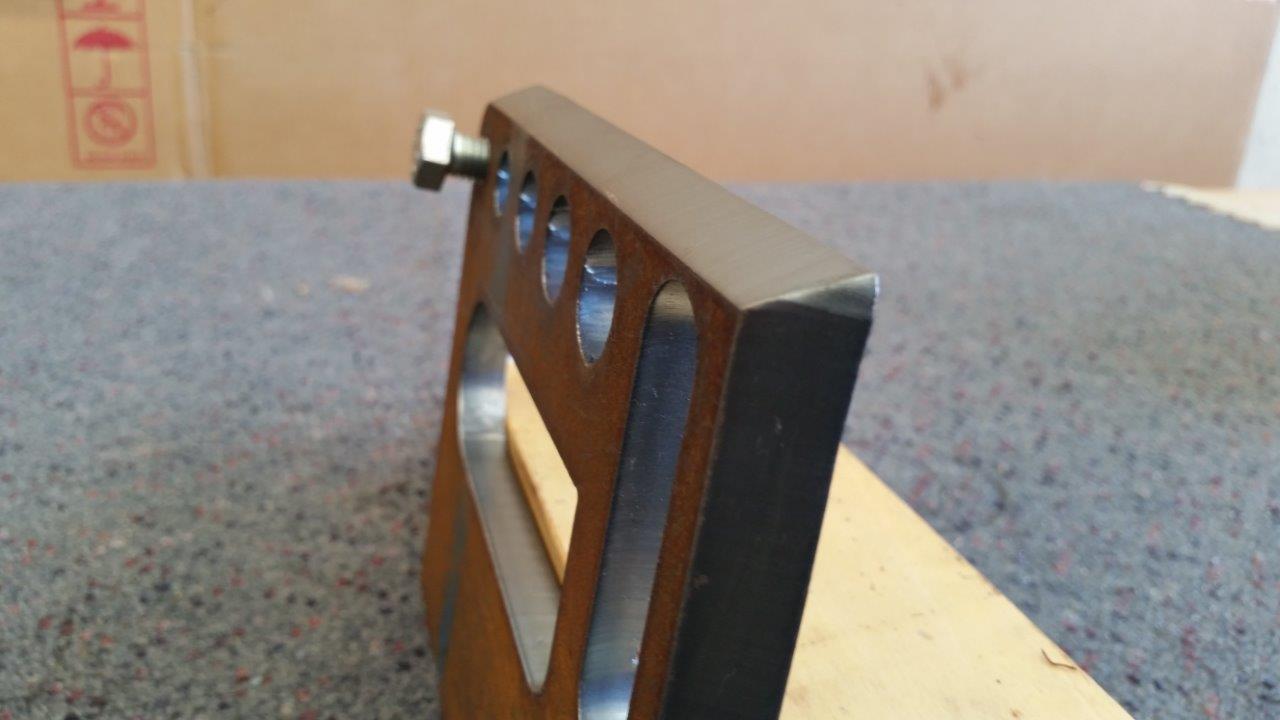

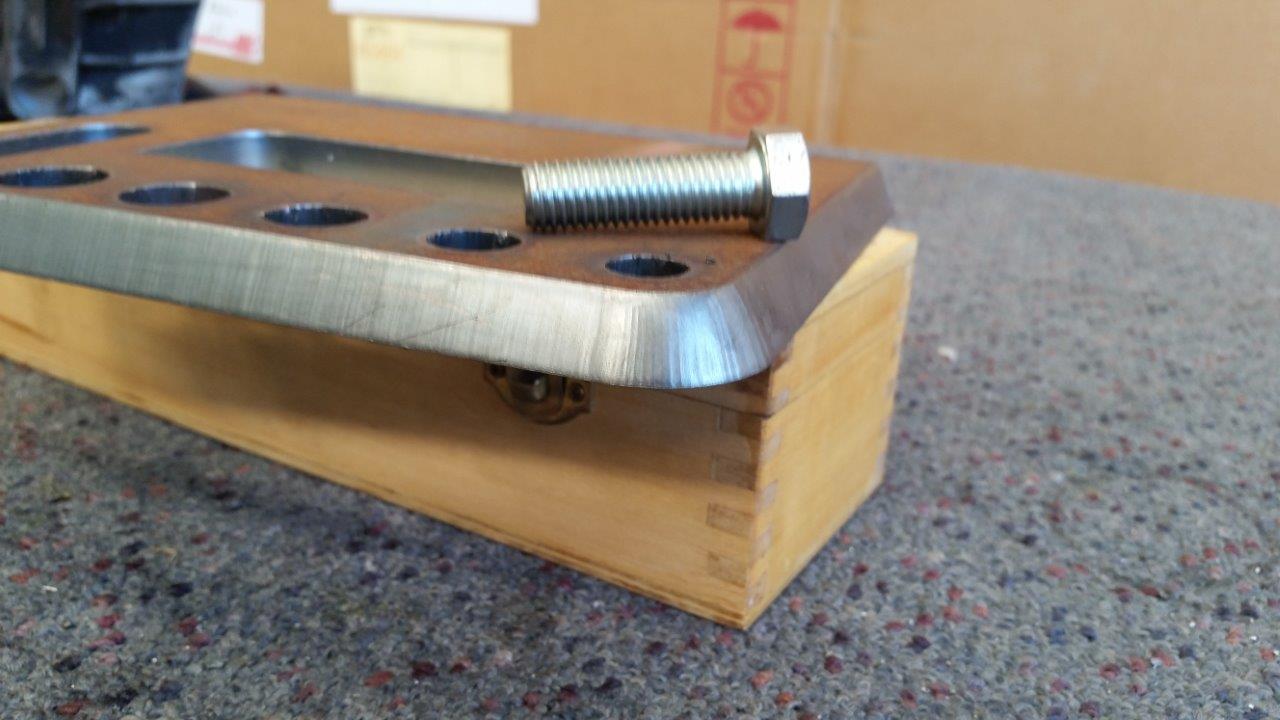

Muestra de corte

Opciones de componentes principales

Con un bajo nivel de ruido, sin contaminación, alta precisión y alta fiabilidad.

El diseño único de esta máquina de corte por chorro de agua facilita la instalación y el mantenimiento. Presión de trabajo estable para garantizar la eficiencia de trabajo.

  • SISTEMA CNC WEIHONG
  • ANIDACIÓN Y PROGRAMACIÓN
  • CONTROLADOR ECS
  • SISTEMA DE SUMINISTRO DE ABRASIVO
  • SISTEMA DE REFRIGERACIÓN

  • SISTEMA DE ELIMINACIÓN DE LODOS
  • SENSOR DE ALTURA

  • SISTEMA DE ABLANDAMIENTO DE AGUA
  • CABEZAL DE CORTE DE PERFORACIÓN
  • SISTEMA DE CARGA

  • PLATAFORMA DE INTERCAMBIO
