Función y equipo opcionales

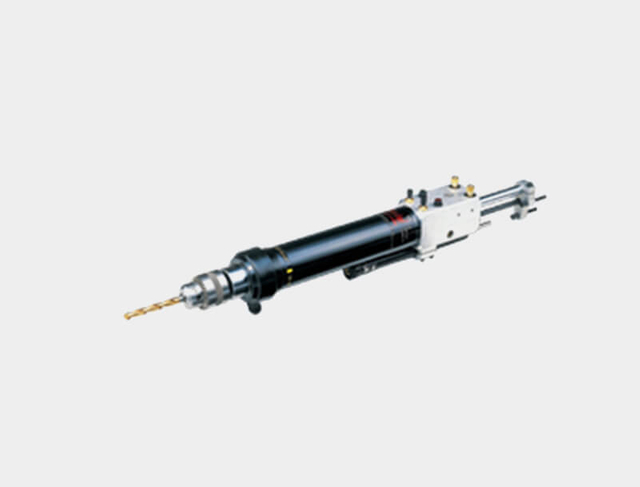

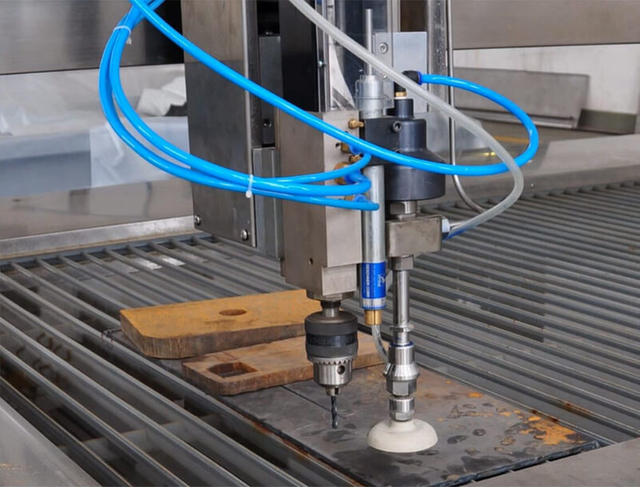

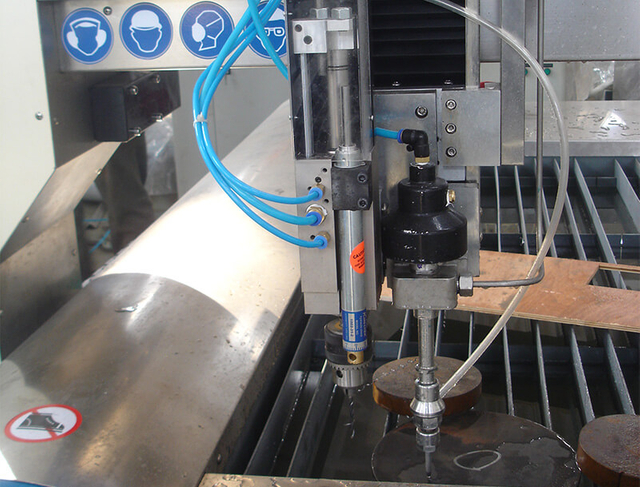

Cabezal de corte con función de perforación

Cortar con broca:

Se refiere al corte con función de perforación automática, principalmente para aumentar un conjunto de perforación completamente automatizado en la máquina de corte por chorro de agua tradicional, porque cuando se corta el poro más pequeño con chorro de agua, la precisión no es alta, la eficiencia es baja.La combinación perfecta del conjunto de perforación automática y el sistema de chorro de agua CNC puede lograr la perforación automática, la alimentación automática, la eliminación automática de virutas, la perforación previa antes del corte y otras funciones para poros más pequeños.Tiene la capacidad de completar una perforación de corte de una sola vez, que mejora la calidad de los productos, pero también mejora la eficiencia de la producción.

La función de perforación previa antes del corte se utiliza principalmente para el material compuesto multicapa, debido a las características de los chorros de agua a alta presión, antes del corte y durante la perforación, el chorro de agua tardará algún tiempo en perforar el material desde la superficie de material.En el proceso de perforación, el material de fundición a presión que no es de múltiples capas no se ve afectado y tiene un cierto impacto en el material compuesto de fundición a presión de múltiples capas, que probablemente cause estratificación.En este momento, puede usar la función de perforación previa, hacer un agujero como entrada para cortar.Esta función es actualmente la mejor manera de resolver el problema de la fácil estratificación al cortar el material compuesto multicapa.
Medición automática de altura de escaneo láser

En comparación con el método de escaneo láser de método de contacto tradicional, puede mejorar en gran medida la precisión de detección.Mientras tanto, puede evitar dañar la pieza de trabajo y garantizar que la distancia entre el cabezal de corte por chorro de agua y la superficie de la pieza de trabajo sea constante.

Medición de altura de escaneo láser

La medición de altura de escaneo láser tiene la función de medición de altura sin contacto antes del corte.En la actualidad, admite tres métodos de medición de altura:

  • Medición manual de altura de un solo punto;
  • Medición automática de altura de tres puntos;
  • Medición automática de altura de escaneo.



Los efectos de los dos primeros son similares a los de la medición de altura de contacto tradicional.Pero la medición automática de altura de escaneo utilizada aquí adopta un nuevo método, que puede generar automáticamente una trayectoria de escaneo de acuerdo con la información preestablecida de la pieza de trabajo.Al medir la altura, el sistema obtiene el valor base automáticamente en el punto de inicio de la trayectoria de escaneo.Luego realiza un escaneo de movimiento continuo de alta velocidad a lo largo de la trayectoria preestablecida y retroalimenta información precisa de altura a través del sensor láser.



Plataforma intercambiada

Descripción de la Water Jet con plataforma cambiada:

Sistema automático de alimentación de abrasivo

La plataforma cambiada está diseñada para ahorrar tiempo en la carga y descarga de materiales blandos después del corte.Podemos colocar dos piezas de trabajo en las estaciones delantera y trasera, cuando terminamos de cortar una pieza de trabajo en la estación delantera, podemos mover la otra pieza de trabajo de la estación trasera al área de corte.Al volver a cortar, el operador puede completar la descarga y carga de las piezas de trabajo, luego podemos repetir este trabajo una y otra vez.

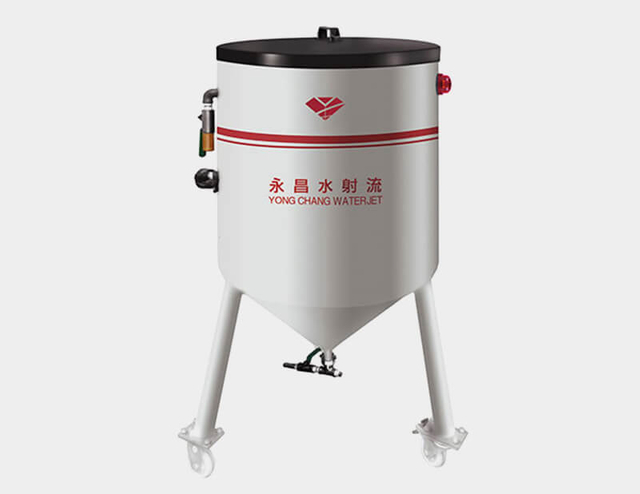

Sistema automático de alimentación de abrasivo

Descripción del sistema de alimentación de abrasivo de agua:

Sistema automático de alimentación de abrasivo

Este sistema de alimentación de abrasivo automático es un producto recomendado de nuestra empresa.Con las funciones de apuntalamiento y alimentación de arenas para la máquina, también mejora la automatización y disminuye la intensidad del trabajo.

Características sistema de alimentación de abrasivo de agua:

Sistema automático de alimentación de abrasivo

1. Usar presión de aire para transportar el material abrasivo
2. Presión de aire: 0.2MPA
3. Flujo: <0.3M³/min
4. Volumen del tanque de almacenamiento: 200 KG (cada vez)
5. Máx.cantidad de alimentación de abrasivos: 0-1000K/MIN
-Automático y de alta precisión reducen en gran medida la carga de trabajo de los trabajadores.
Sistema de refrigeración

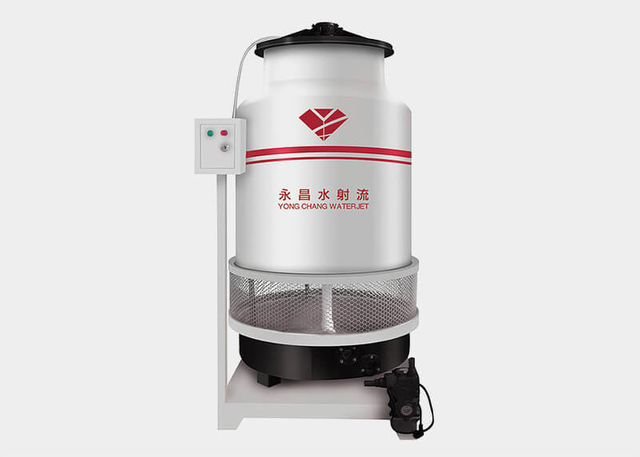

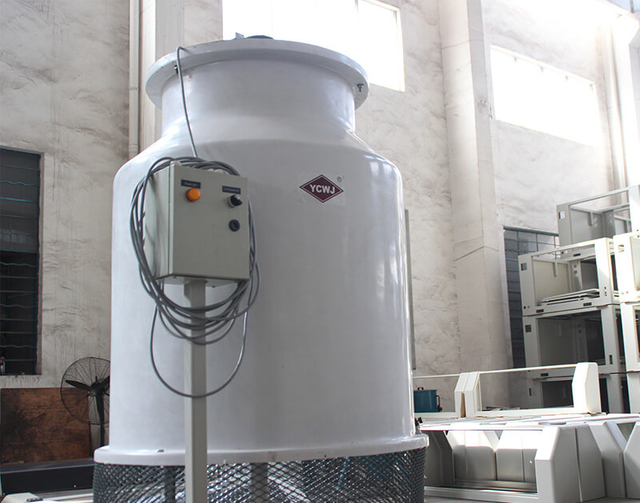

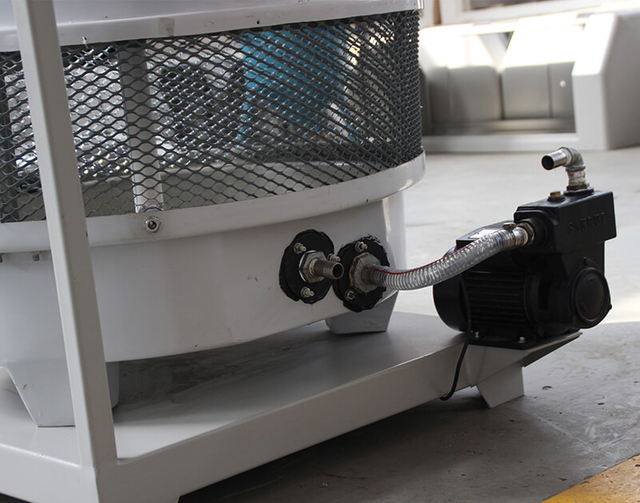

  Torre de enfriamiento de agua automática Waterjet
Garantizamos que el sistema hidráulico se puede utilizar de forma cíclica y ahorra agua.

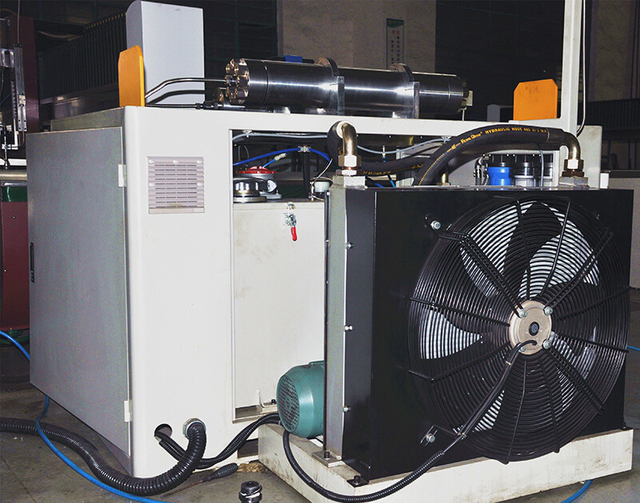

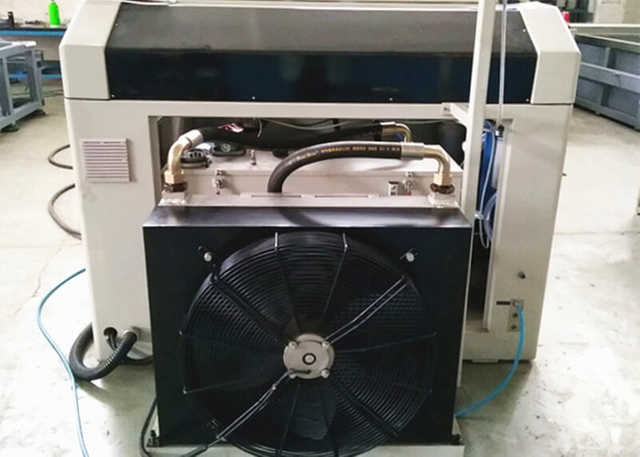

     Sistema de refrigeración por aire
Este sistema de enfriamiento de tipo enfriado por aire expande el área de enfriamiento y aumenta el flujo de ventilación, y apenas se ve afectado por el entorno de trabajo.Está equipado con un sistema de control de temperatura automático independiente con un circuito de enfriamiento separado, cuando la temperatura alcanza el valor establecido, el enfriador de aire funciona automáticamente.Caracterizado por su eficiencia energética y su respeto por el medio ambiente.

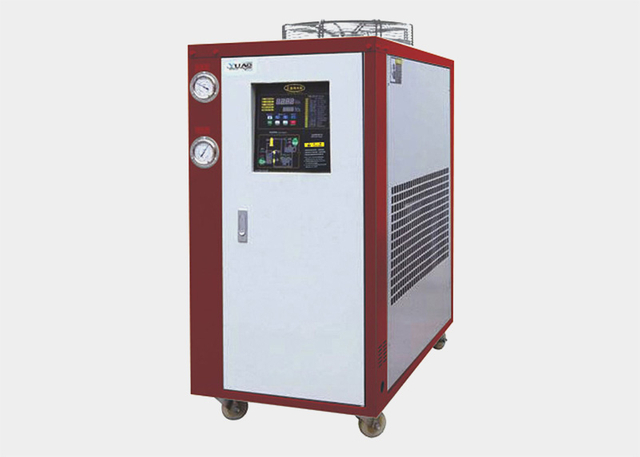

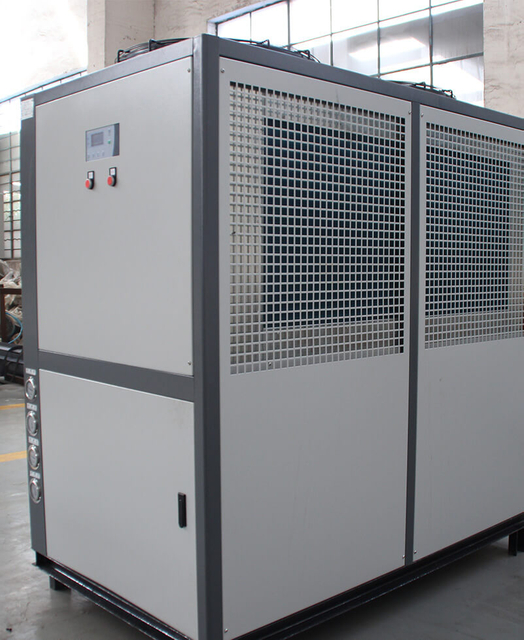

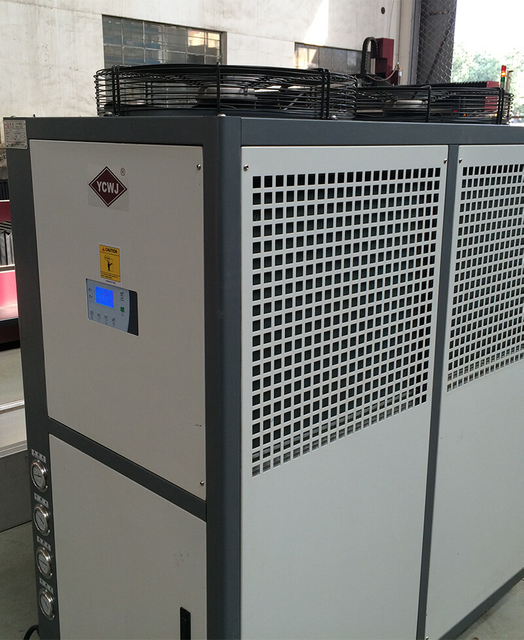

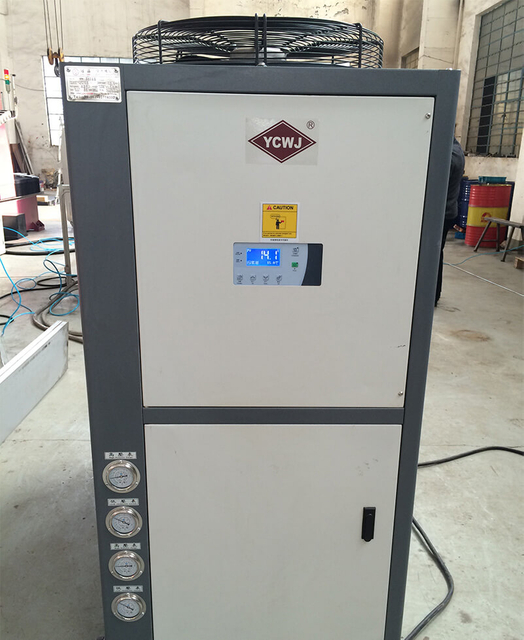

       Enfriador de agua
Este enfriador puede reemplazar a la torre de enfriamiento de agua y es mucho más eficiente si la temperatura es alta, esta es su mejor opción.
  • Modelo: TCO-10A/1D
  • Capacidad de congelación
  • BTU/KCAL: 125000/31500
  • Diámetro de enfriamiento: 2"
  • Potencia de la bomba: 1.5KW

  • Flujo congelado: 250L/Min
  • Capacidad del tanque: 150L
  • Dimensiones: 1350mm * 650mm * 1250mm
  • Peso: 380KG

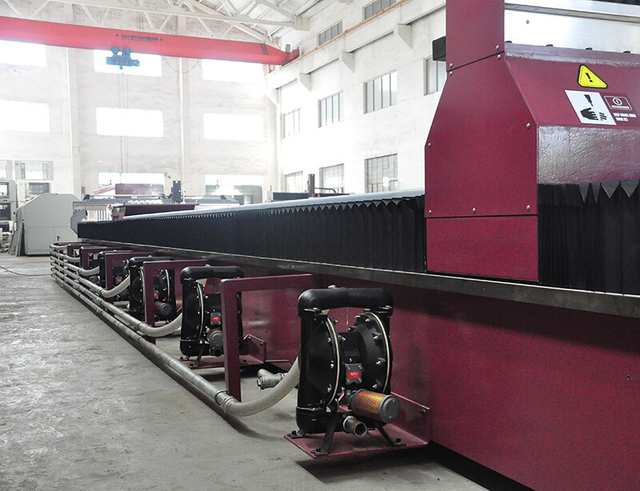

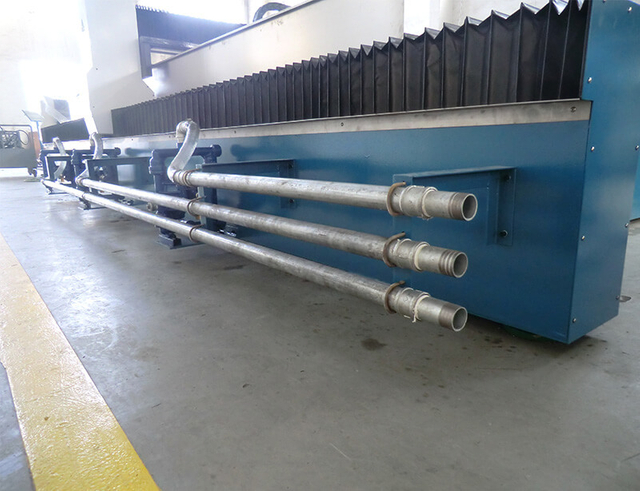

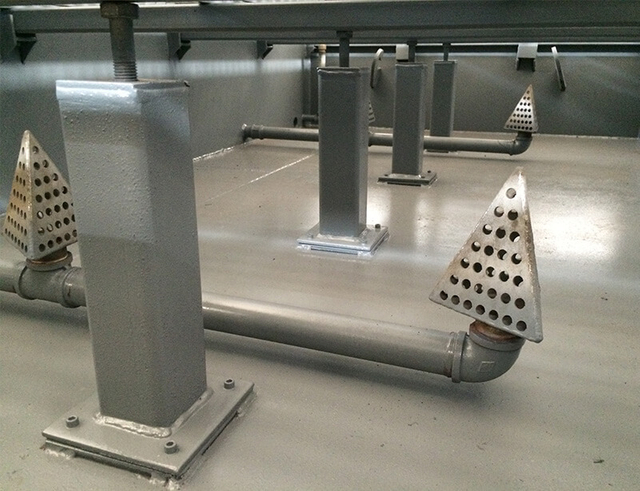

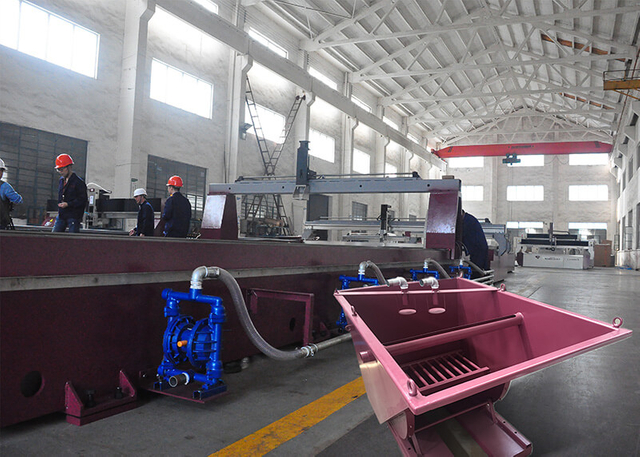

Sistema de eliminación automática de lodos

Introducción:

Retire el abrasivo del tanque automáticamente, separe el abrasivo y el agua. Reduzca la mano de obra, mejore la eficiencia del trabajo.

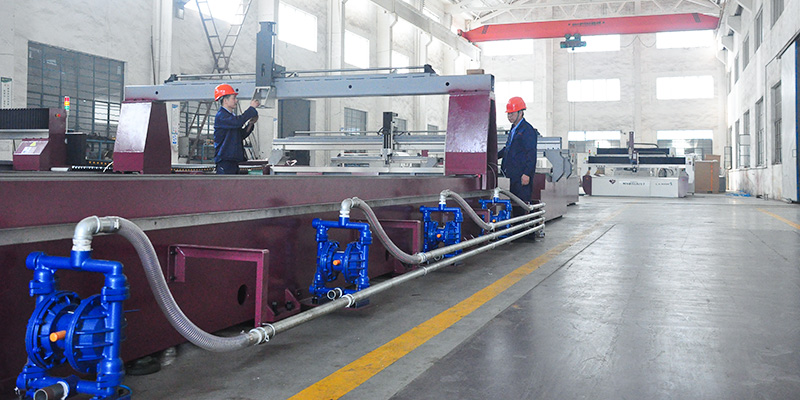

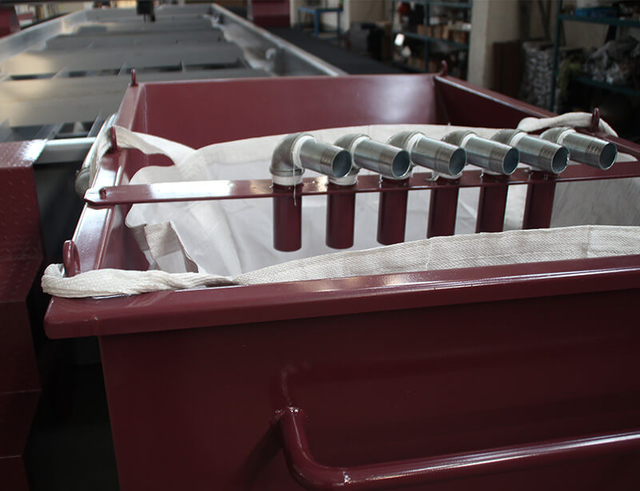

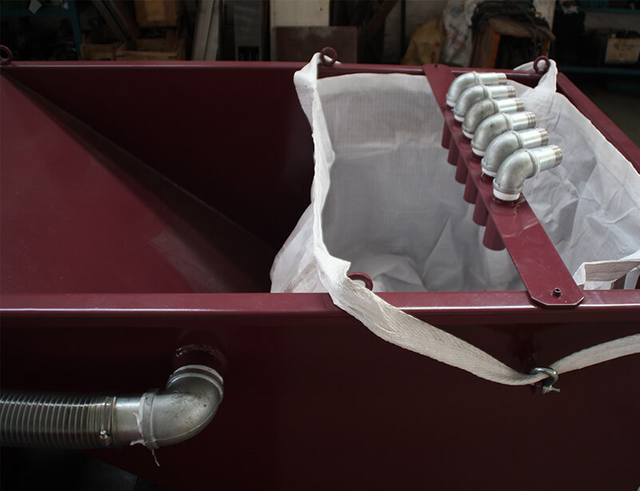

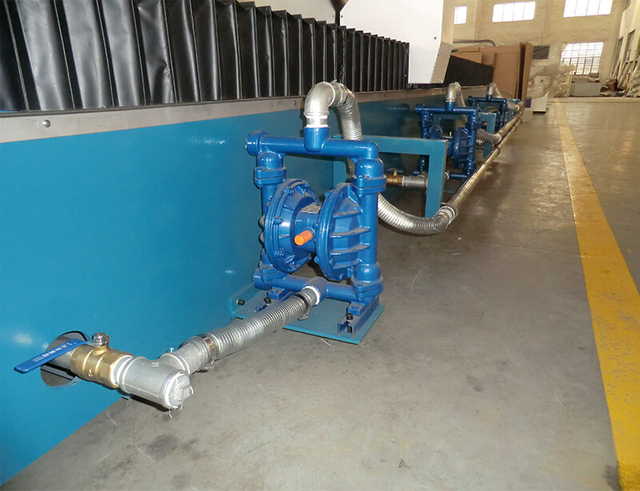

La bomba de absorción succiona la mezcla de arena y agua del tanque hacia una caja de recolección cuando funciona. Hay bolsas de filtro tejidas de plástico en la caja de recolección, el agua se recicla al tanque de la máquina, la arena y la mezcla del corte se recolectan en el filtro. bolsas en el interior.Para lograr el propósito de la recolección automática para que sea fácil de limpiar.

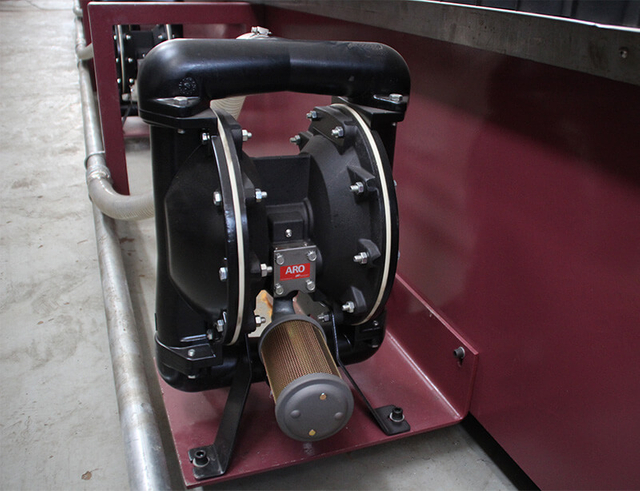

Datos de la bomba de absorción

  • Datos de una sola bomba
  • Caudal: 8 M³/H
  • Elevación: 50 M
  • Presión de salida: 6 kgf/cm²
  • Distancia de absorción: 7 M
  • Máx.Diámetro de la partícula sólida que puede atravesar: 4,5 mm
  • Diámetro de entrada y salida de la bomba: 40 mm
  • Potencia: aire comprimido
  • Máx.Presión de entrada: 7 kg f/cm²
  • Máx.Consumo de aire: 0,6 mm³/min
  • Diámetro de la tubería de aire: 10 mm
  • Caja de recolección: 1,6 m*1,0 m*1,0 m
Bomba importada opcional disponible según los requisitos del cliente (Marca: Ingersoll Ran)

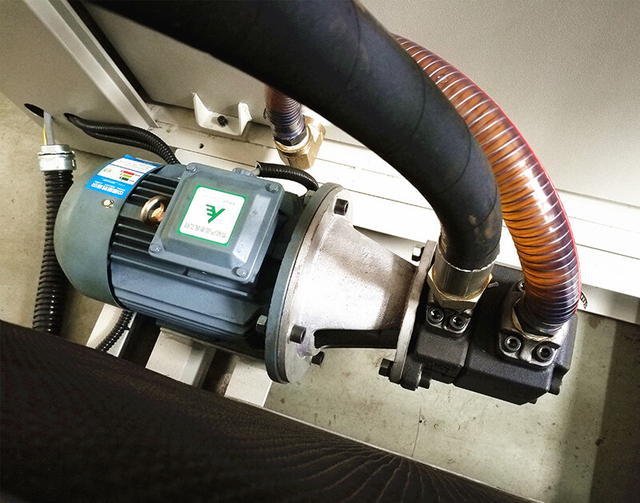

Sistema de carga hidráulica

Descripción del Sistema de Carga Hidráulica

  • Ángulo de giro: 70° (medido desde el horizonte)
  • Máx.capacidad de carga de momento de vuelco: 350 KG
  • La gran plataforma de corte se opera hidráulicamente para volcar, lo que permite que este cargador hidráulico cargue o descargue una pieza entera de piedra al tiempo que garantiza una pérdida mínima de material y un alto nivel de eficiencia cuando la unidad de carga de piedra está funcionando.

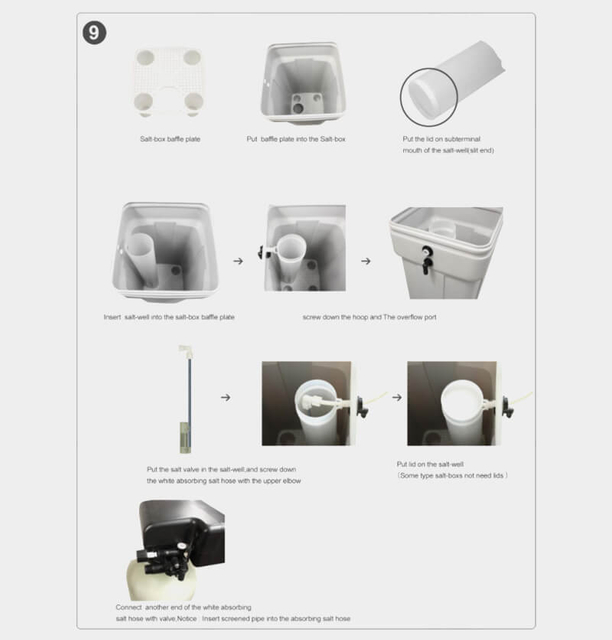

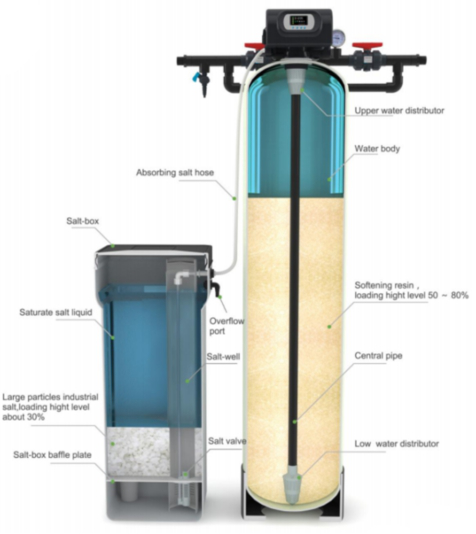

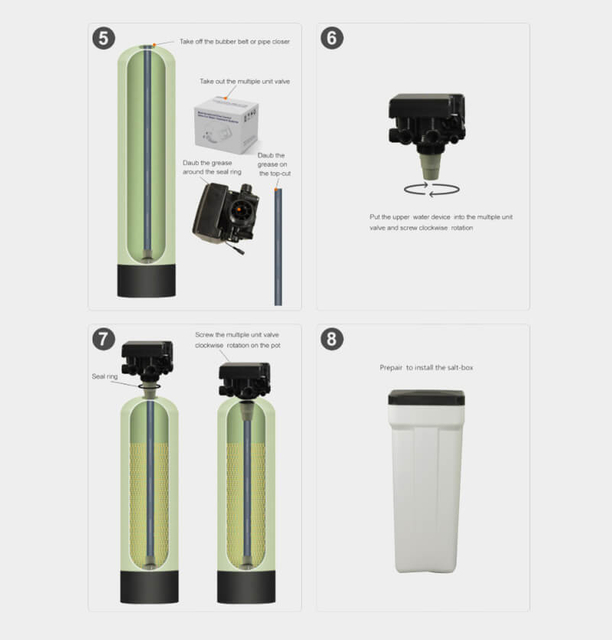

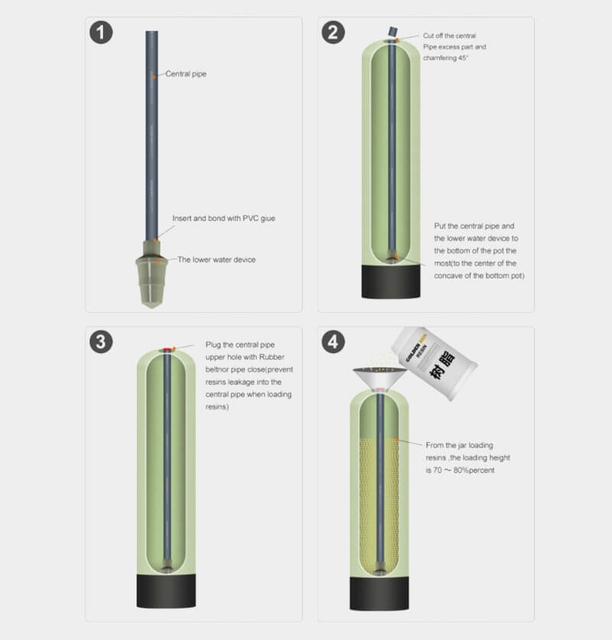

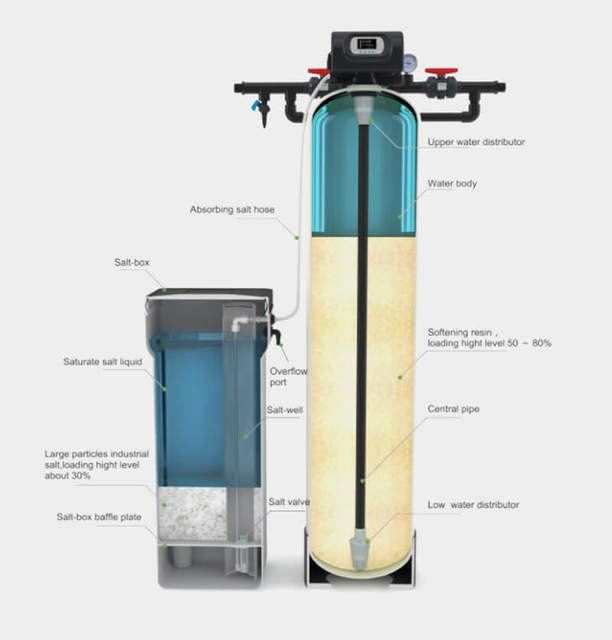

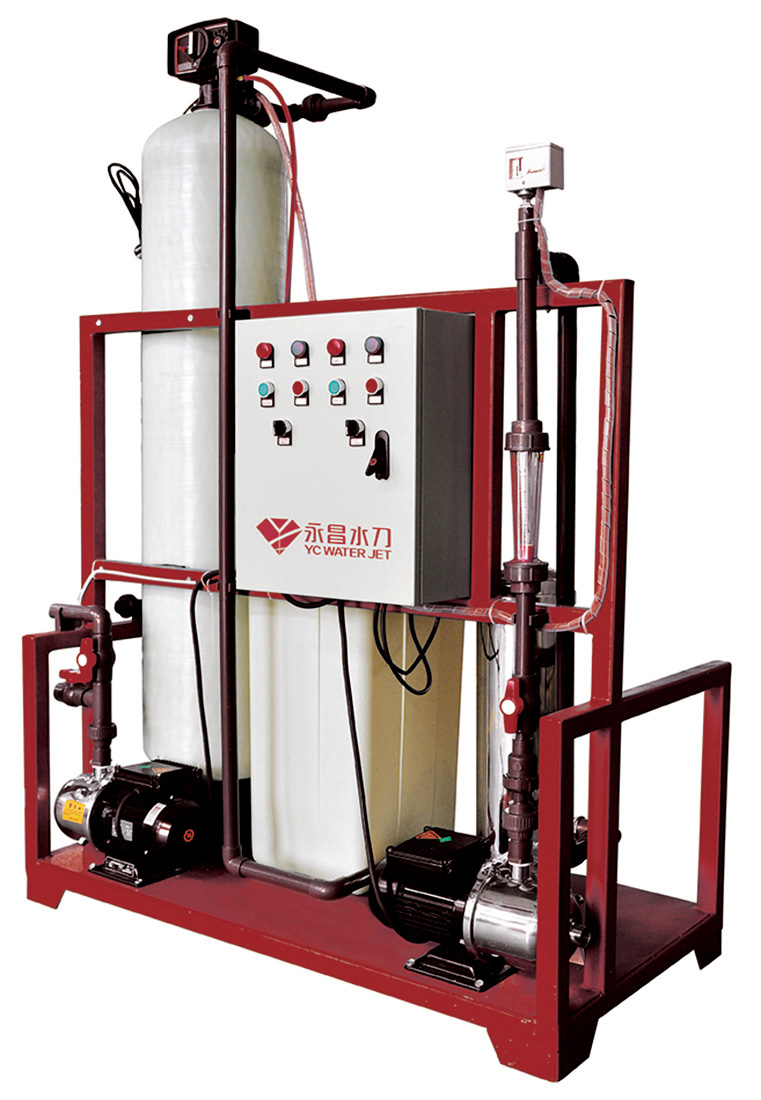

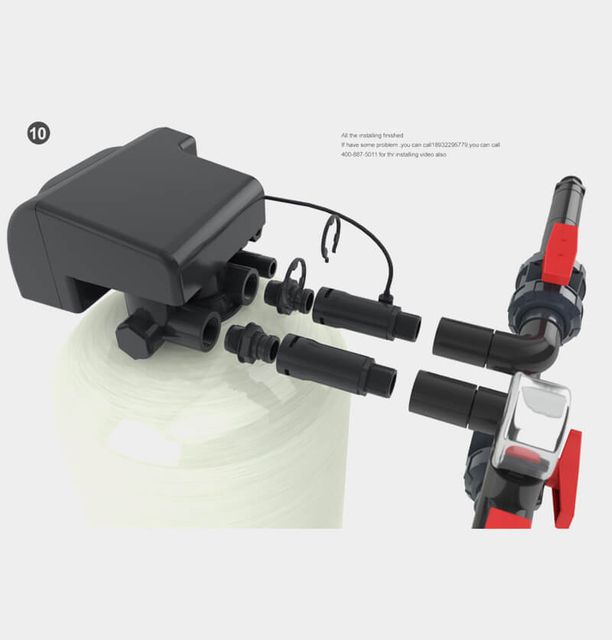

Sistema de ablandamiento de agua

Descripción del tratamiento de ablandamiento por chorro de agua:

Existen muchos tipos de compuestos en el agua corriente (como carbonato de calcio, ácido carbónico).A medida que la máquina funciona, el aumento de temperatura generará alguna sustancia de reacción química o física, como la llamamos enrasado, lo que reducirá la vida útil del sistema de alta presión y aumentará el costo.Después de muchos años de experiencia, hemos desarrollado el sistema que puede resolver el problema.Nos gustaría recomendarle esta parte opcional si su agua suministrada es de baja calidad.

Requisito de calidad para el agua

Dado que el trabajo de corte con agua a alta presión después de la alta presión, perfora pequeñas partículas de impurezas en el corte y la incrustación del agua sin tratar, los iones de corrosión tienen un impacto en la vida útil del equipo y la precisión, por lo tanto, se debe tratar el equipo de suministro de agua sin tratar.Requisitos de calidad del agua de corte por chorro de agua a alta presión para el trabajo: agua desionizada.Requisitos básicos para el sistema de corte por chorro de agua a alta presión con agua de calidad superior a 0,5 μm Las impurezas deben eliminarse, porque además del agua general contiene una cierta cantidad de partículas sólidas finas, hay muchos minerales disueltos en el agua, como el calcio carbonato, manganeso, hierro y sílice, etc., no solo reduce la vida útil de la boquilla, sino que también afecta la cohesión del chorro, lo que reduce la eficiencia de corte.Así que asegúrese de eliminarlo.Requisitos específicos de la siguiente manera:
características de las impurezas permitir la concentración (mg/L)
silicio 1.0
calcio 0.5
magnesio 0.5
hierro 0.1
manganeso 0.1
cloruro 5.0
sulfato 25.0
nitrato 25.0
carburo -
Todos los sólidos disueltos 50
Nivel de pH 6.8-7.5
conductividad 50μs/cm

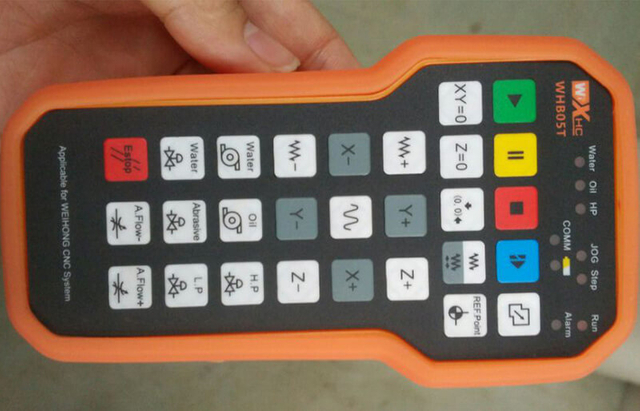

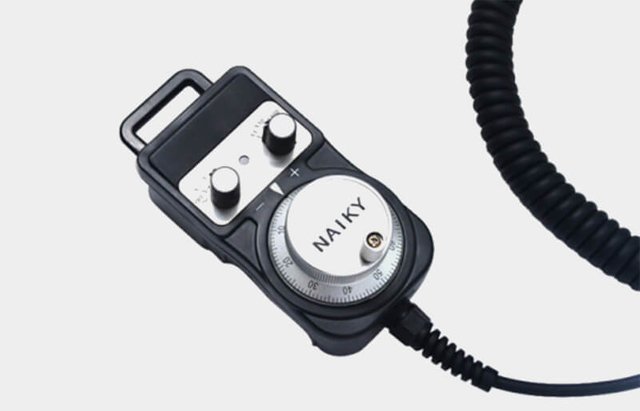

Controlador de mano

Requisito de calidad para el agua

El controlador de mano está disponible con una opción de volante con cable o inalámbrico.Está diseñado para controlar una máquina herramienta de forma remota.Esta consola de control proporciona una solución cómoda e intuitiva para el reglaje de herramientas.Supera el problema cuando se utiliza un método de ajuste de herramientas convencional y también brinda mucha comodidad para la observación y la operación.

Opciones de componentes principales

Con un bajo nivel de ruido, sin contaminación, alta precisión y alta fiabilidad.

  • SISTEMA CNC WEIHONG
  • ANIDACIÓN Y PROGRAMACIÓN
  • CONTROLADOR ECS
