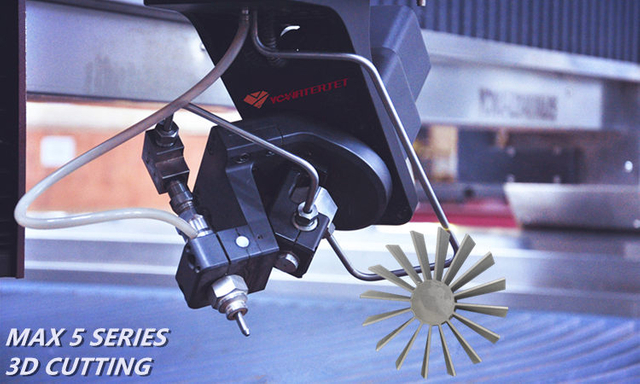

Cabezal de corte por chorro de agua de 5 ejes máx.: corte por chorro de agua en 3D

Parámetros técnicos del cabezal de corte por chorro de agua 3D

  • Eje de bisel (A): ±45°
  • Eje giratorio (C): ±540°
  • Precisión de control: ±0,01 mm Precisión ángulo: 0,01°

El cabezal de corte por chorro de agua de 5 ejes Max se basa en los tres ejes estándar (eje X, eje Y, eje Z) y agrega el eje a (rotación alrededor del eje x) y el eje c (rotación alrededor del eje z) , que puede lograr una desviación de gran ángulo。Usando tecnología de punta y un sistema de control ECS italiano, puede producir cortes inclinados de 0-±45° o más con un ángulo de rotación máximo de hasta ±540°. , puede lograr el efecto del corte por chorro de agua 3d.

Con el sistema de corte por chorro de agua de 5 ejes de la serie Max5, YC WATER JET se ha utilizado ampliamente en la industria de corte con requisitos de alta precisión, como el corte de conos, impulsores en forma de arco, engranajes y otras piezas de trabajo.

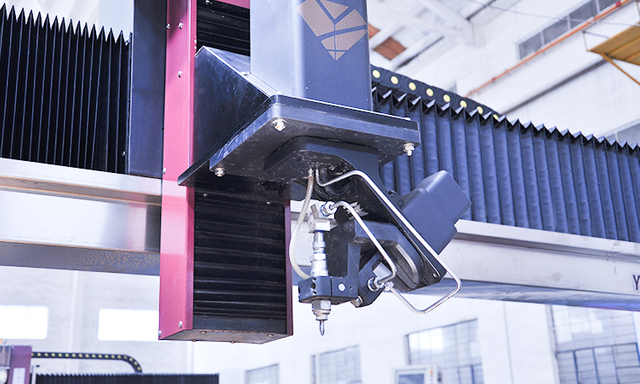

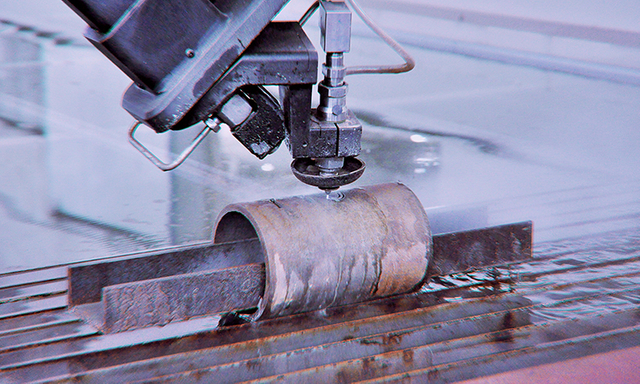

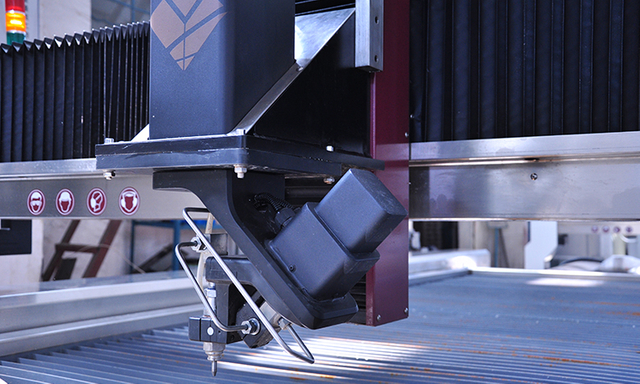

Detalles de la cabeza de corte

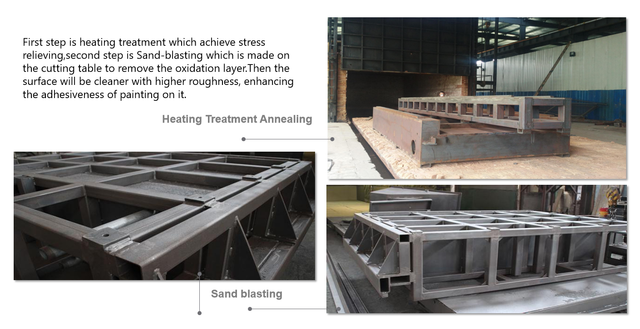

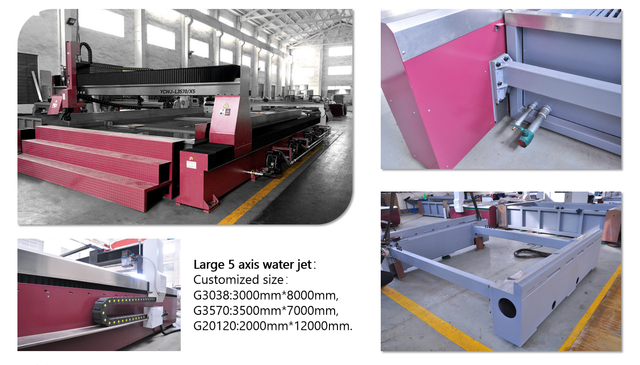

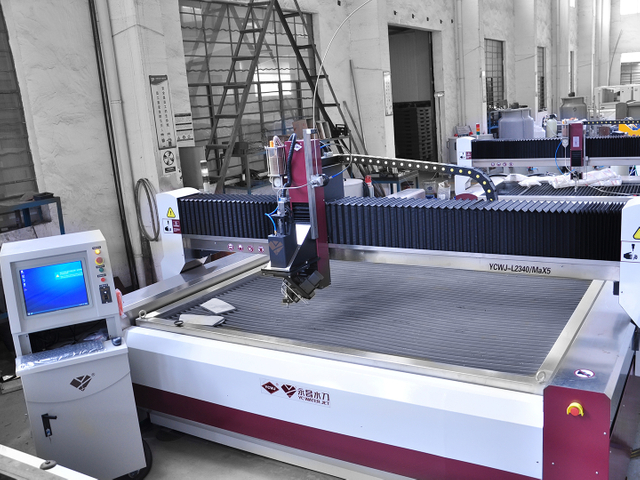

Detalles de la plataforma de corte



Parámetro de la máquina de corte por chorro de agua CNC (L = tipo de pórtico)

Parámetros

Unidad

YCWJ-L1010

YCWJ-L2015

YCWJ-L3015

YCWJ-L3020

YCWJ-L2060

Área de corte eficiente

milímetro

1000×1000

2000×1500

3000×1500

3000×2000

2000×6000

Viaje del eje

X

milímetro

1000

2000

3000

3000

2000

Y

milímetro

1000

1500

1500

2000

6000

Z

milímetro

150-180

150-180

150-180

150-180

150-180

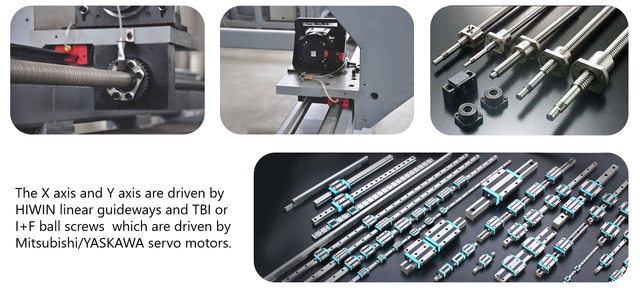

El eje X y el eje Y adoptan el husillo de bolas y la guía HIWIN o I+F; el servomotor para conducir que adoptamos

MITSUBISHI o Yaskawa

Precisión de corte

milímetro

±0,1

Precisión de posicionamiento

milímetro

±0,2

Velocidad de funcionamiento en seco X,Y

m/min

0-15 (si necesita una velocidad de 30 m/min, podemos hacerlo a pedido)

Velocidad cortante

m/min

en cuanto al material de detalle y espesor

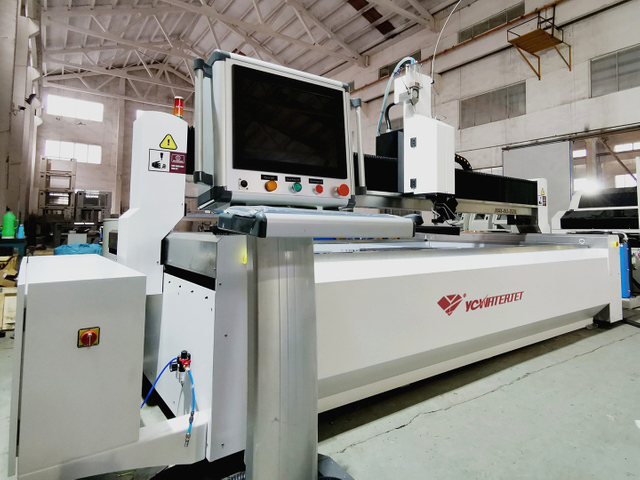

SERIE S

Más >>

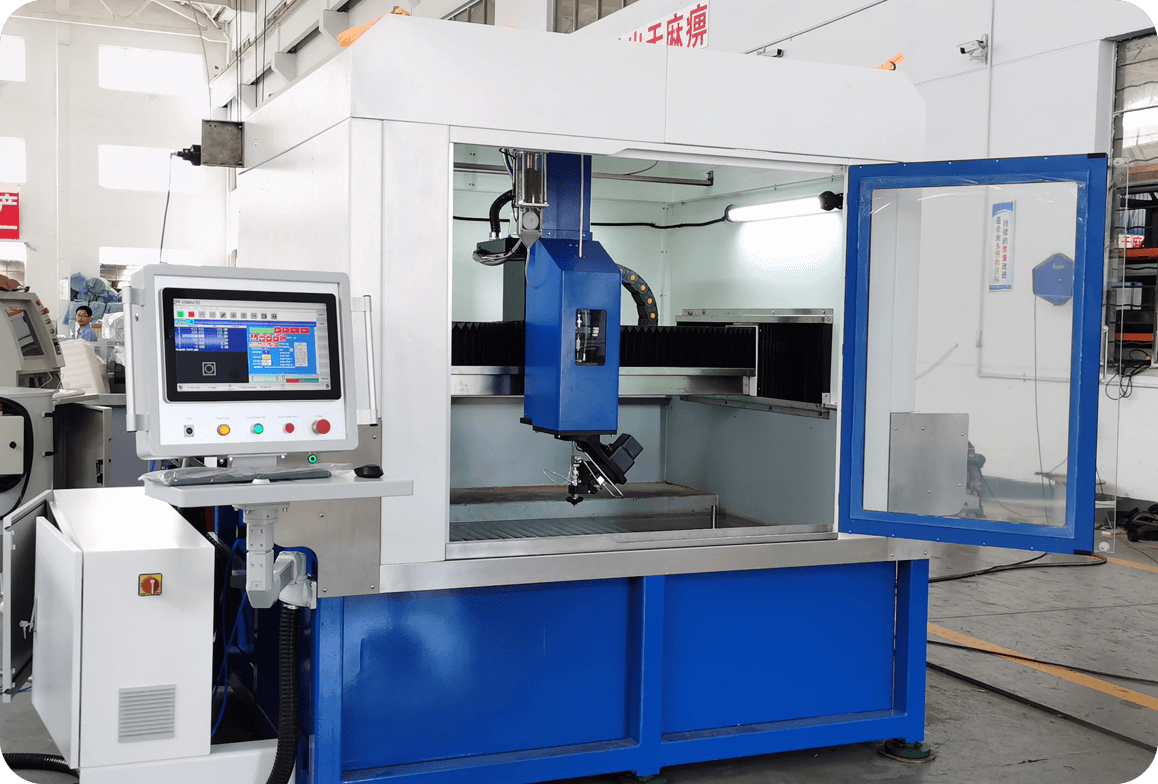

Estructura :

  • Es higiénico y fiable.Espacio de corte de vidrio totalmente cerrado, limpio y libre de polvo.podemos ver claramente el proceso de corte.
  • Se cerrará si abre la ventana, es seguro e inteligente.
  • El tanque colector SS puede concentrar los residuos y las aguas residuales después del corte.
  • La ventana de limpieza móvil es simple y conveniente de operar.



Transmisión :

  • Con el servosistema AC, la precisión es mayor.
  • El módulo de guía lineal y husillo de bolas es duradero.
  • Tamaño de corte efectivo : 1000 mm x 1000 mm x 200 mm
  • Velocidad máxima de corte : 15 m/min

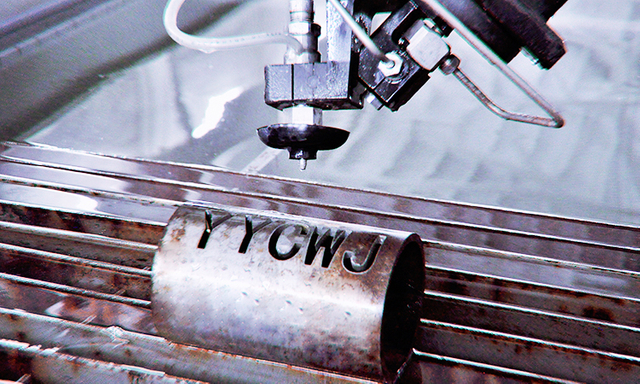

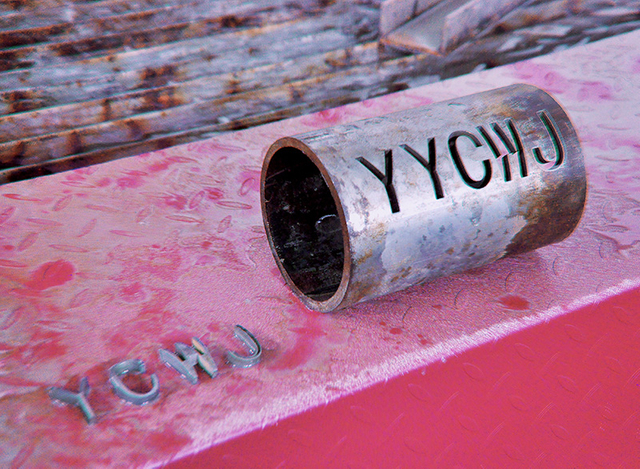

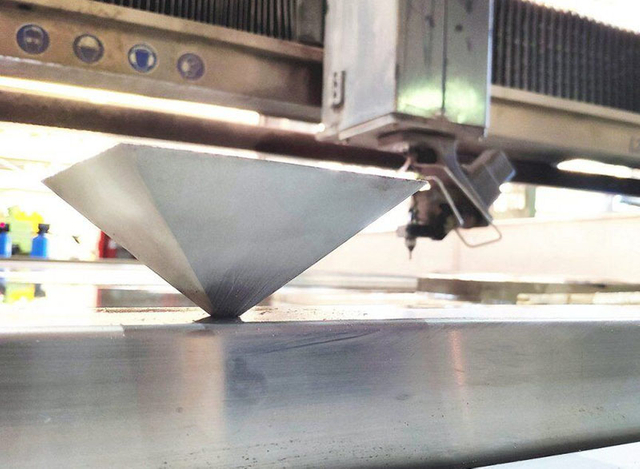

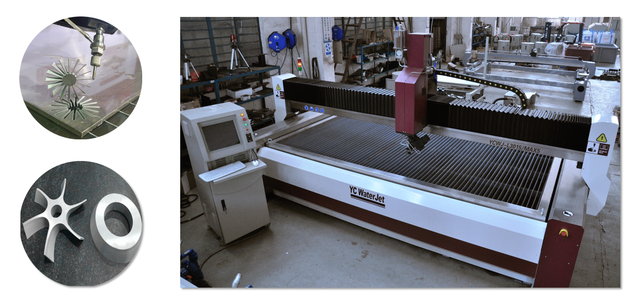

Muestras de corte

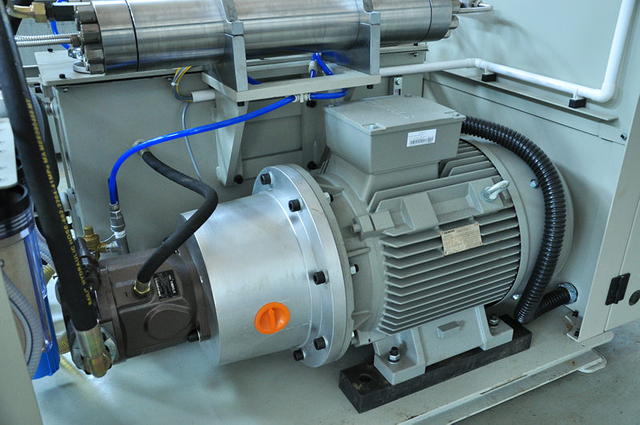

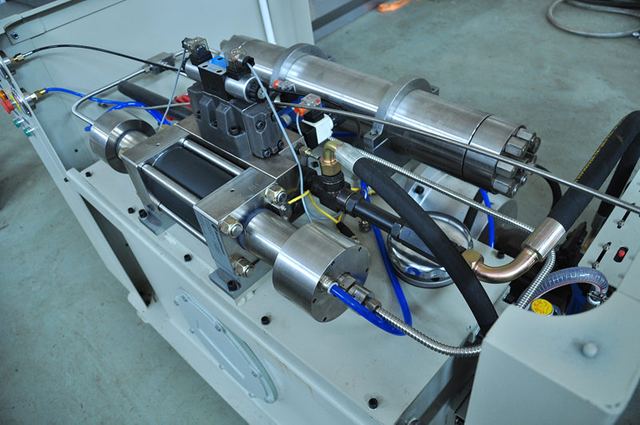

Bomba de chorro de agua de alta presión

Característica principal:
Control: PLC
Cambio: control electrohidráulico
Refrigeración: enfriador/intercambiador de calor de aceite
Precisión del filtro de agua de entrada: ≤0,45
μm Precisión del filtro de retorno de aceite: 20 μm Temperatura de
trabajo: 0-50 °c
Salida: UNF 3/8 " Entrada/salida de refrigeración: NPT1"
Tamaño máximo del orificio: 0,33 mm

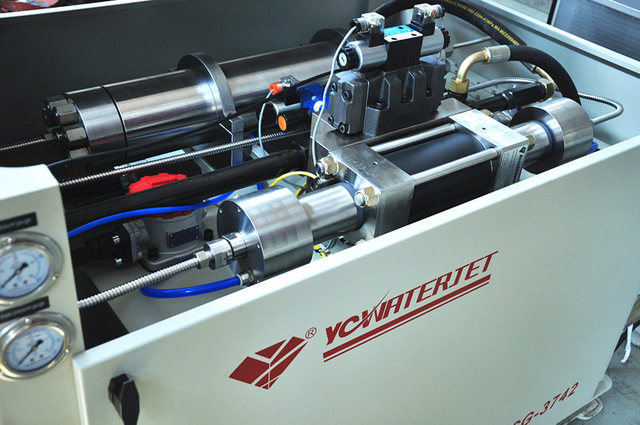

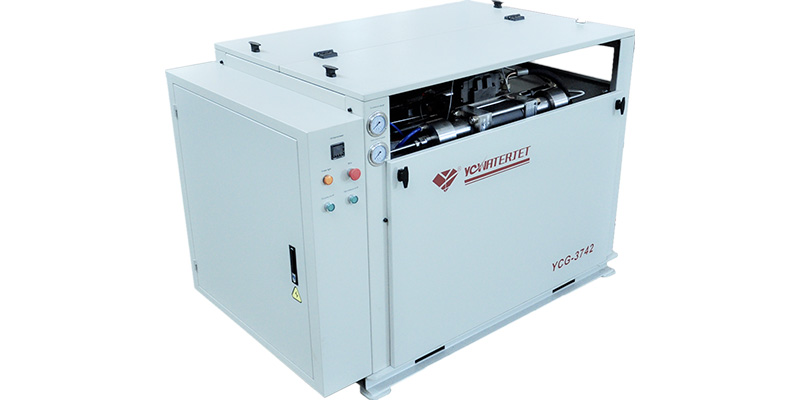

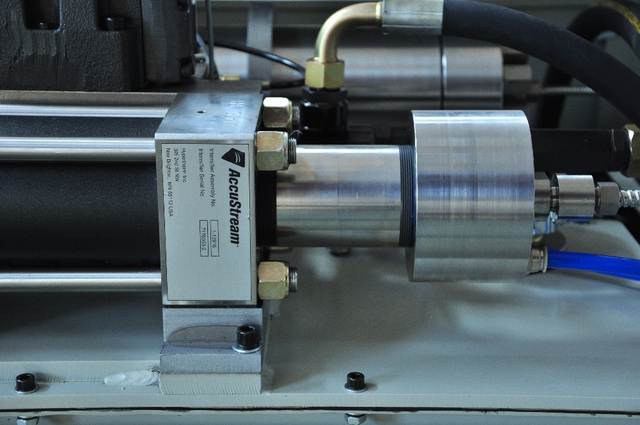

Bomba de alta presión

Modelo

YCG-3038

YCG-3742S

YCG-7542S

Presión máxima

3800 bares/55 000 psi

4137 bar/60 000 psi

4137 bar/60 000 psi

Flujo de agua máximo

3,7 l/min

3,7 l/min

7,4 l/min

Orificio máximo/boquilla

0,011/0,03

0,013/0,04

0,016/0,05

Energía

30KW/40HP

37KW/50HP

75KW/100HP

Más opciones: bomba servo YC o bomba Hypertherm

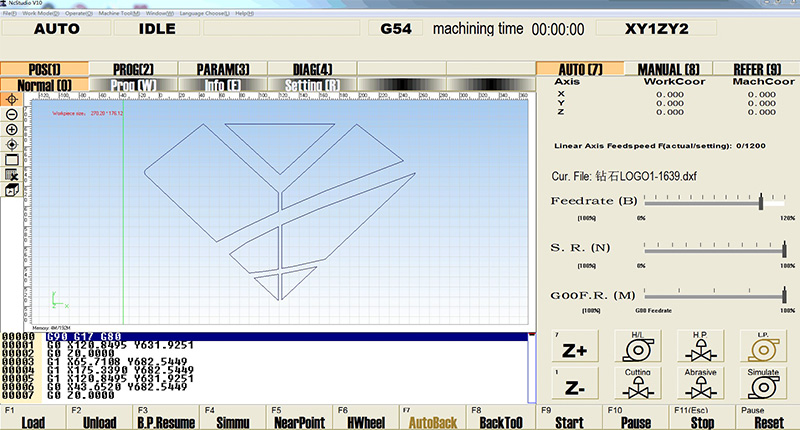

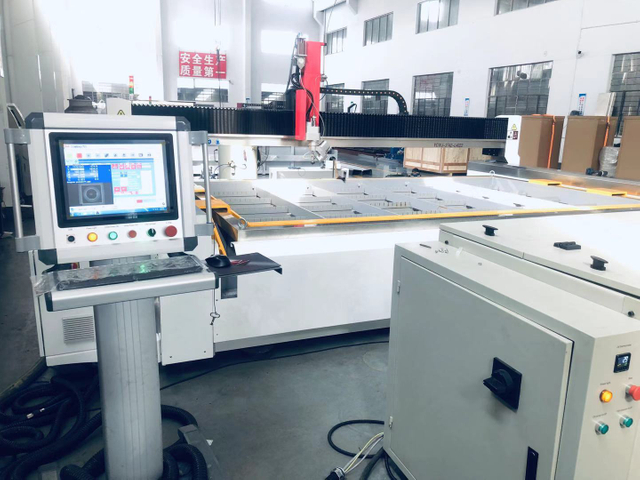

        Controlador de chorro de agua y software
Fácil de usar, fácil de aprender, Potentes funciones.WEIHONG/ECS/ESA

Opciones de componentes principales

Con un bajo nivel de ruido, sin contaminación, alta precisión y alta fiabilidad.

Mesa de corte por chorro de agua

El diseño único de esta máquina de corte por chorro de agua facilita la instalación y el mantenimiento. Presión de trabajo estable para garantizar la eficiencia de trabajo.

  • SISTEMA CNC WEIHONG
  • ANIDACIÓN Y PROGRAMACIÓN
  • CONTROLADOR ECS
  • SISTEMA DE SUMINISTRO DE ABRASIVO
  • SISTEMA DE REFRIGERACIÓN

  • SISTEMA DE ELIMINACIÓN DE LODOS
  • SENSOR DE ALTURA

  • SISTEMA DE ABLANDAMIENTO DE AGUA
  • CABEZAL DE CORTE DE PERFORACIÓN
  • SISTEMA DE CARGA

  • PLATAFORMA DE INTERCAMBIO
