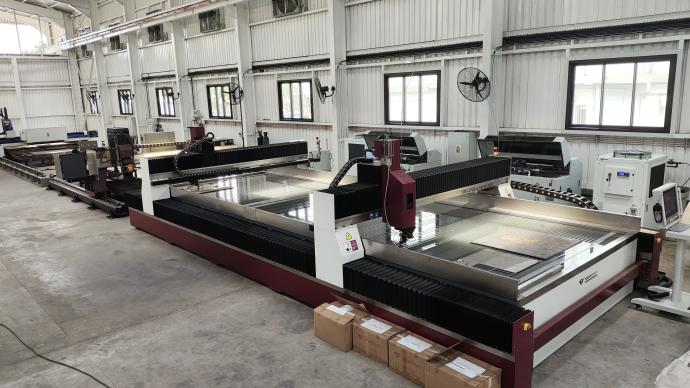

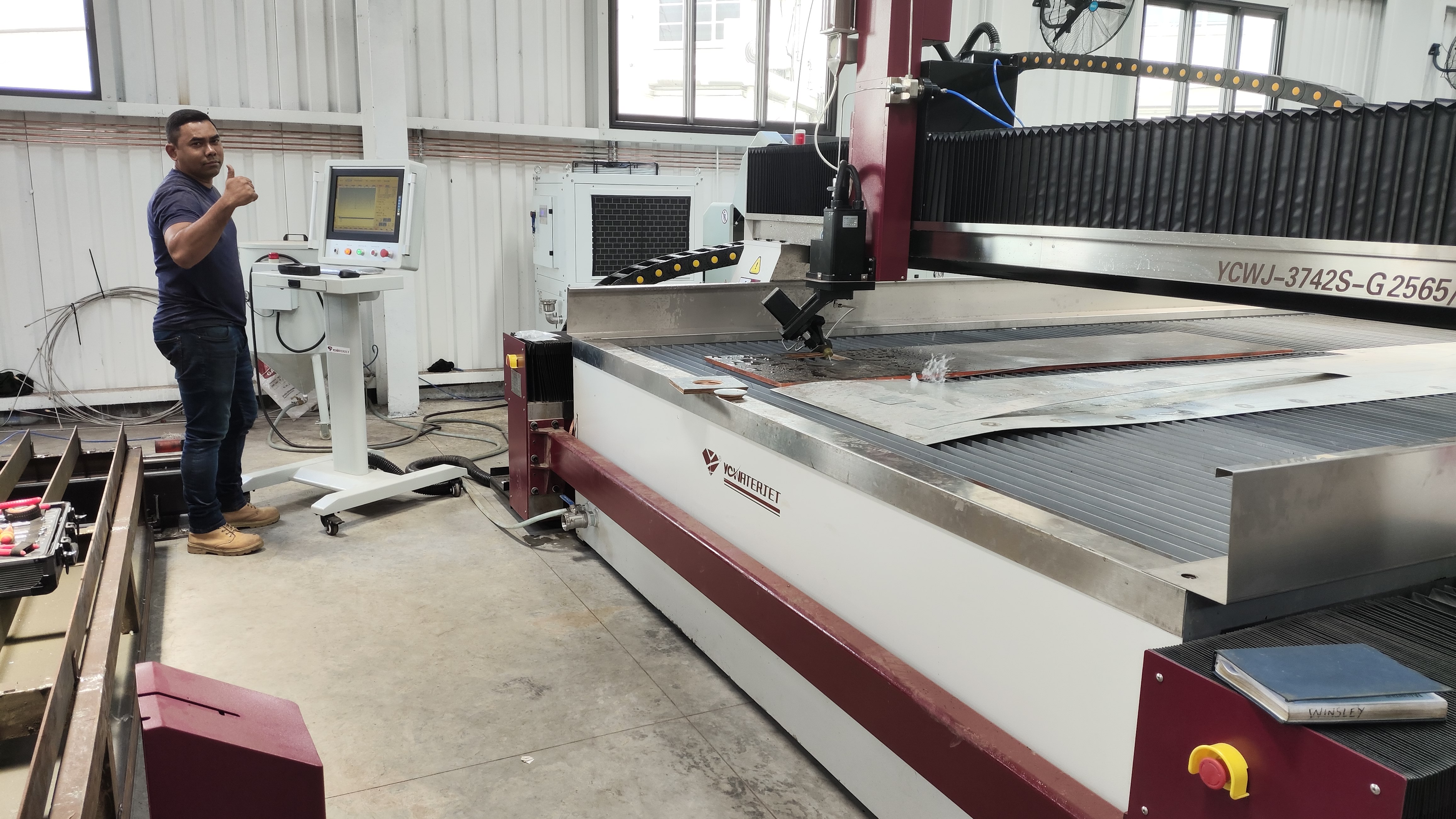

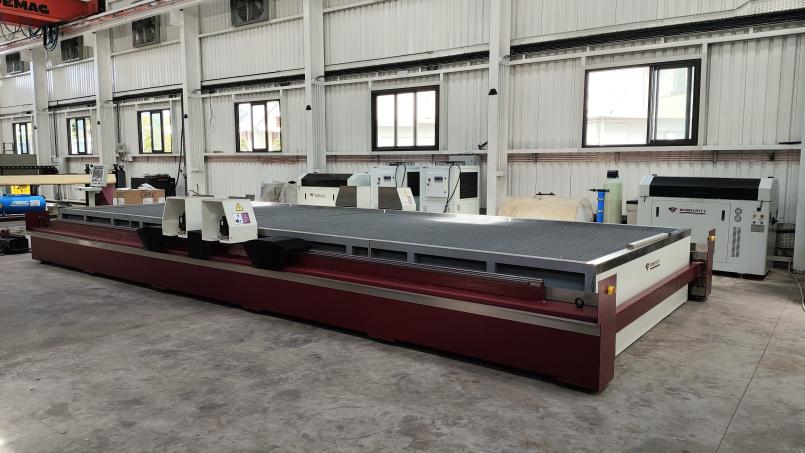

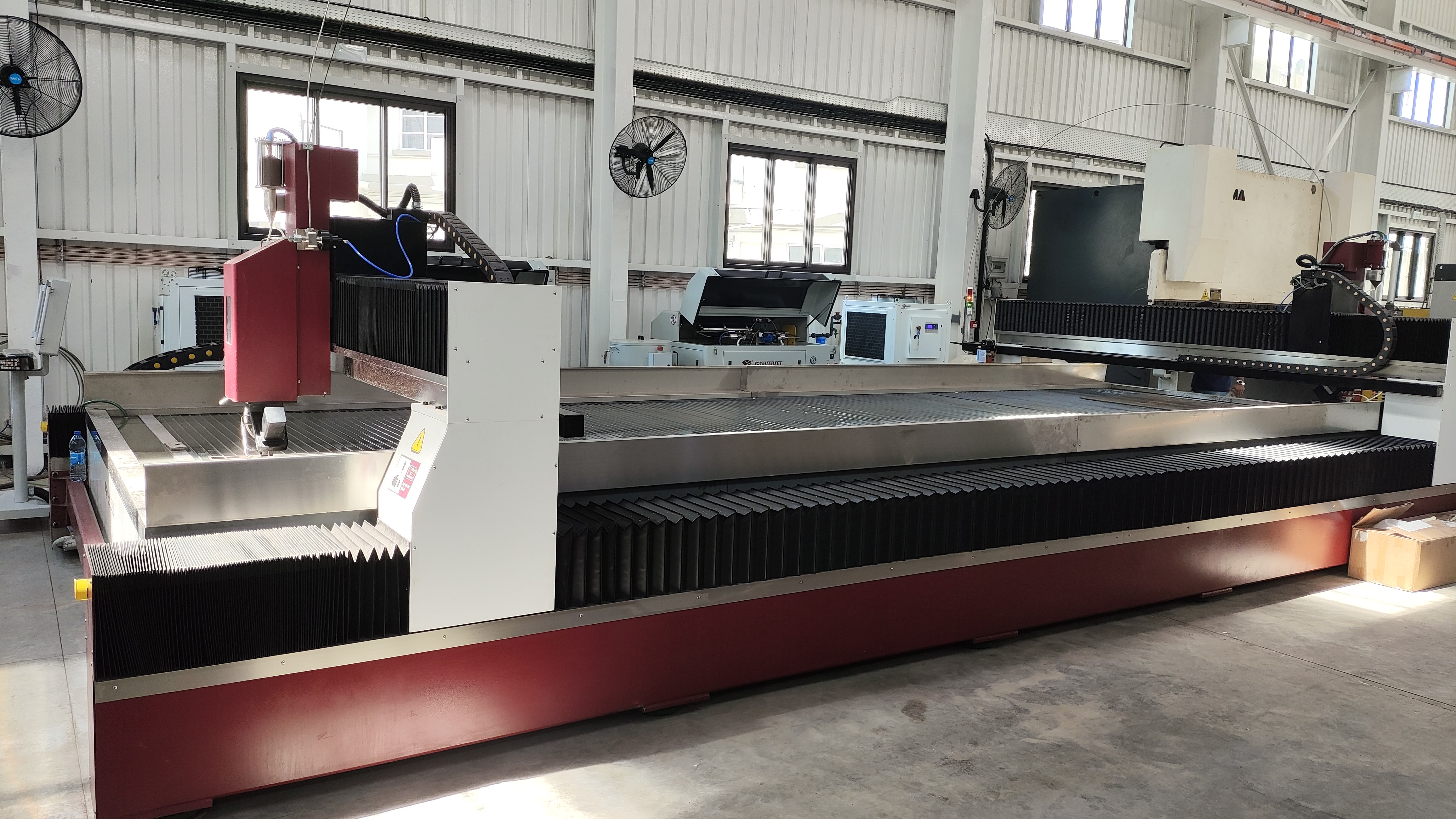

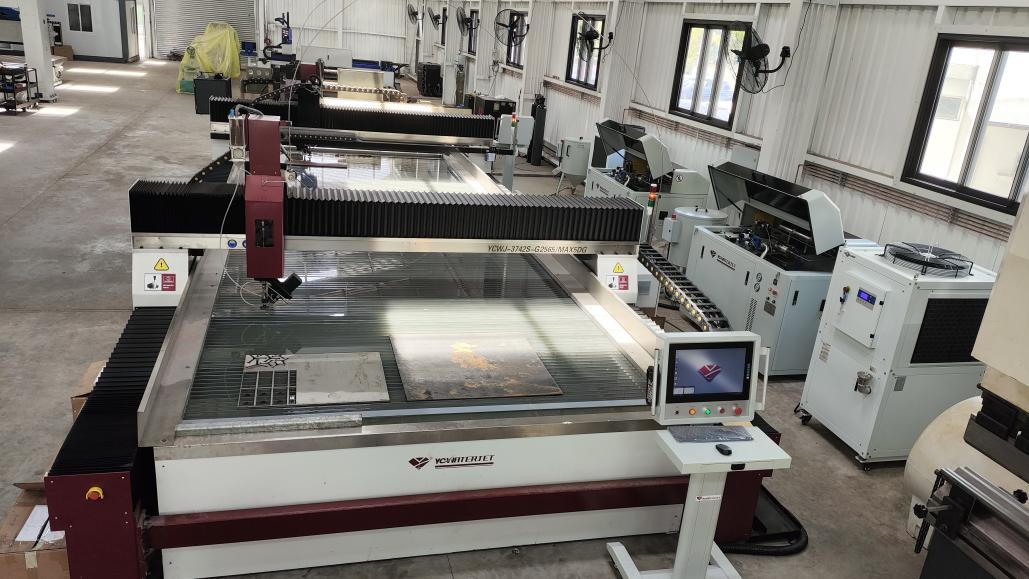

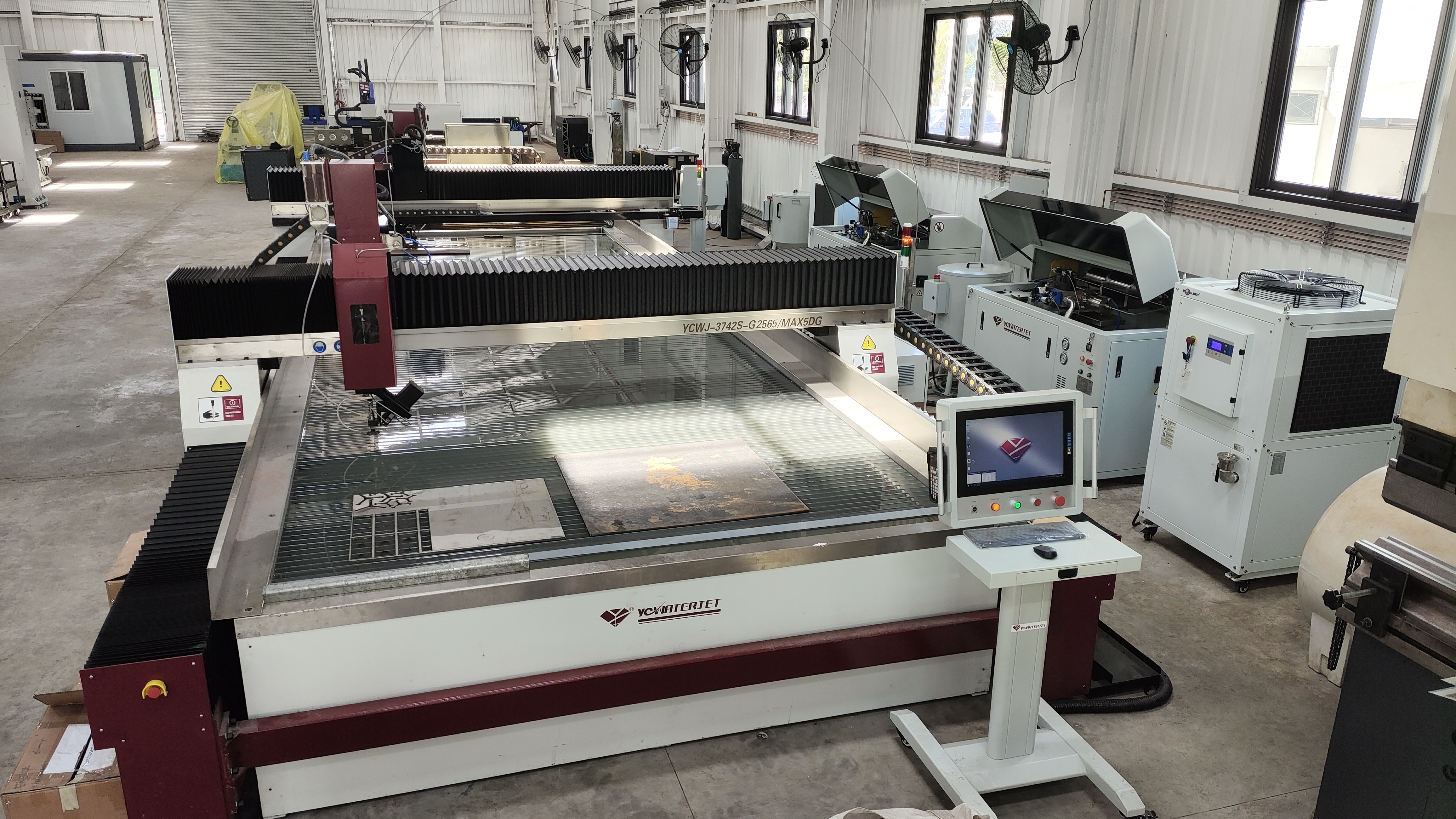

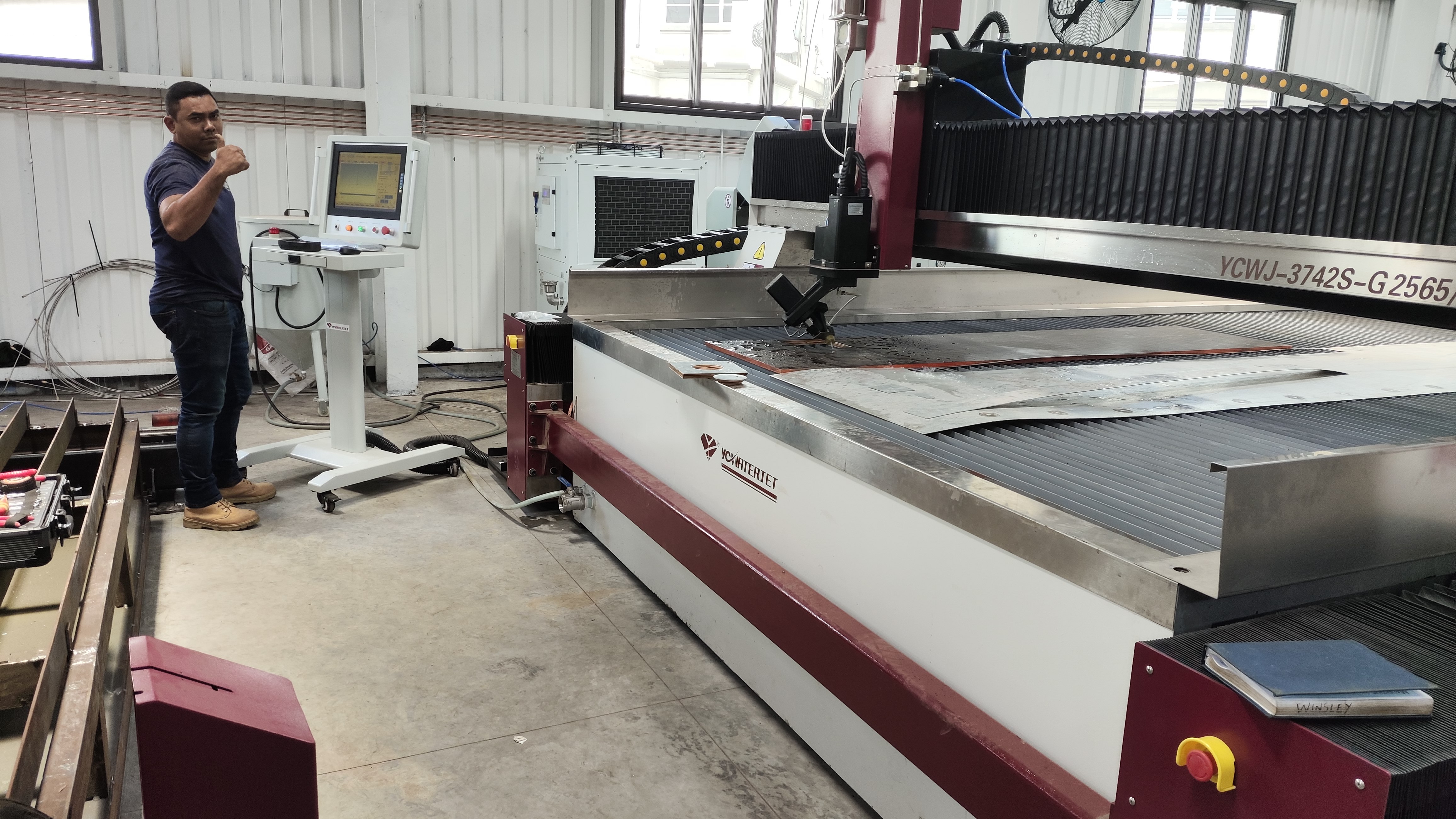

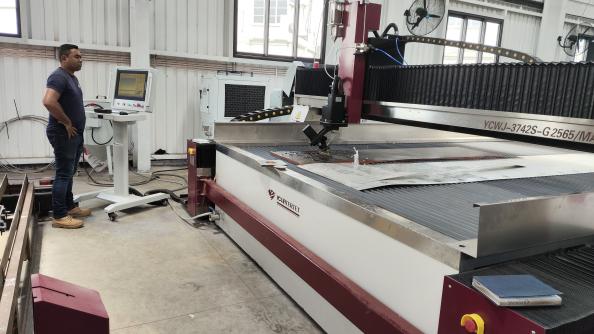

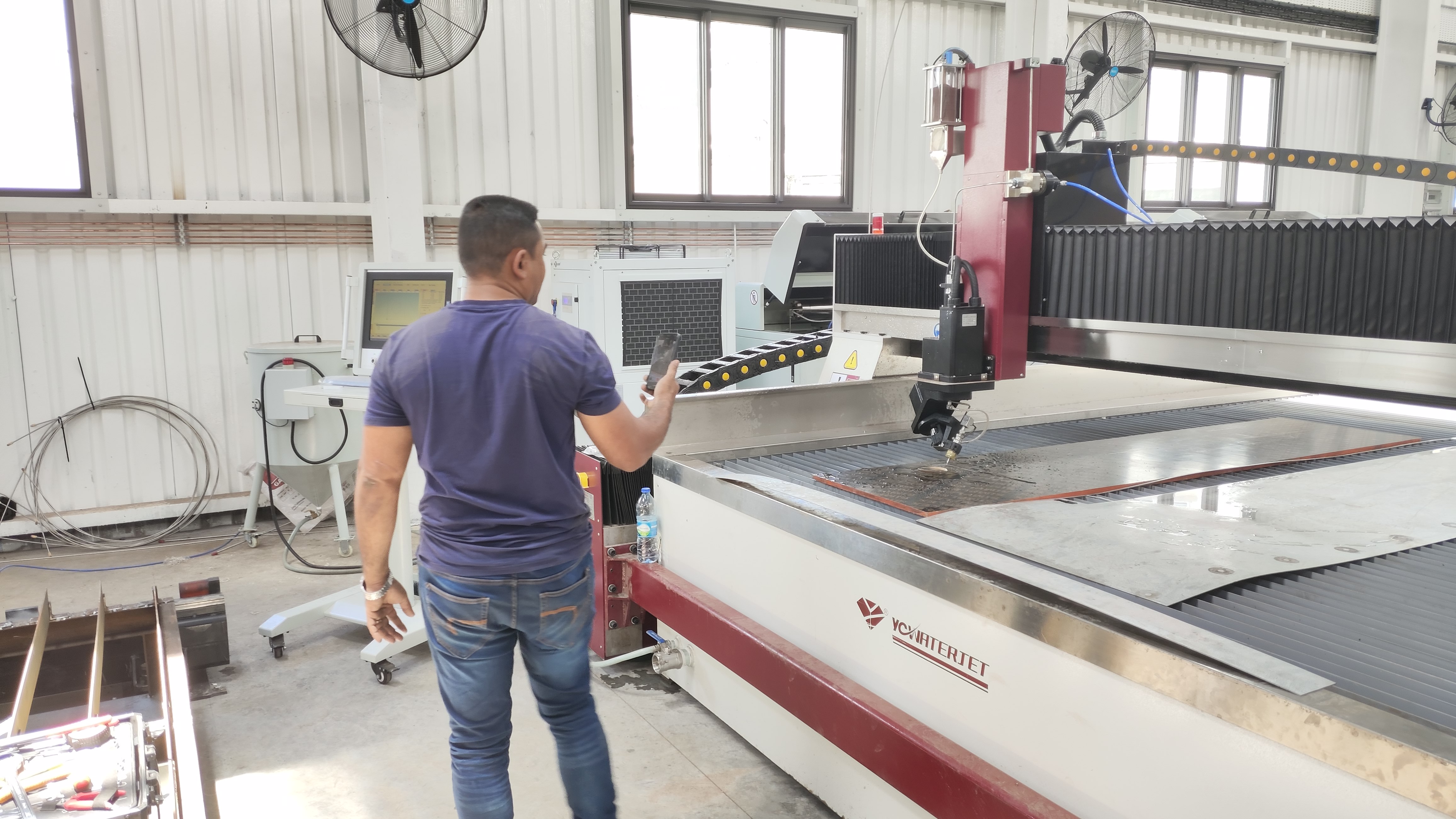

YCWJ HP Pump 3742S G-Series 2,5 m * 6,5 m MAX5-Axis Máquina de corte por chorro de agua de doble pórtico
Características y beneficios clave
• Estructura de pórtico doble
La robusta estructura de doble pórtico proporciona una estabilidad y rigidez excepcionales durante el funcionamiento a alta velocidad, minimizando la vibración y manteniendo una precisión de corte de ±0,1 mm.
Capaz de manipular piezas de gran tamaño con un ancho máximo de 2,5 metros y longitudes de hasta 6,5 metros, lo que lo hace ideal para materiales de gran formato.
La separación entre cabezales ajustable (50–1000 mm) permite un procesamiento por lotes flexible, lo que reduce los tiempos de ciclo en aproximadamente un 40 % en comparación con los sistemas de un solo cabezal.
• Sistema de bomba de alta eficiencia
Impulsado por la bomba de ultra alta presión YCG-3742S (420 MPa / 6000 psi, caudal de 3,7 L/min), que cuenta con un intensificador de la marca estadounidense Accustream totalmente importado, el sistema puede cortar materiales de hasta 200 mm de espesor con una conicidad mínima.
• Corte por chorro de agua de 5 ejes MAX
El cabezal de corte por chorro de agua de eje Max5 ajusta dinámicamente ángulos de hasta ±45°, lo que garantiza la perpendicularidad del borde en superficies contorneadas para aplicaciones complejas en piedra, compuestos y metales.
• Ecosistema de control inteligente
Integrado con un software de corte por chorro de agua dedicado de alto rendimiento, que ofrece control de movimiento en tiempo real, detección de colisiones y alertas de mantenimiento predictivo impulsadas por IA para minimizar eficazmente el tiempo de inactividad.

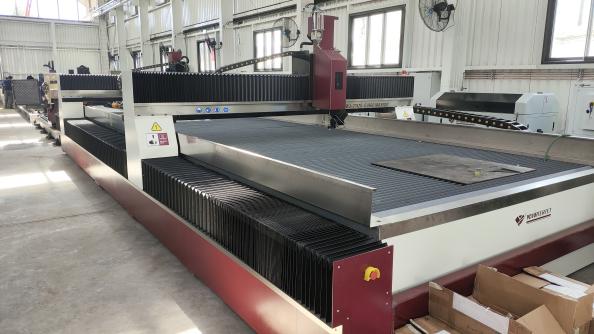

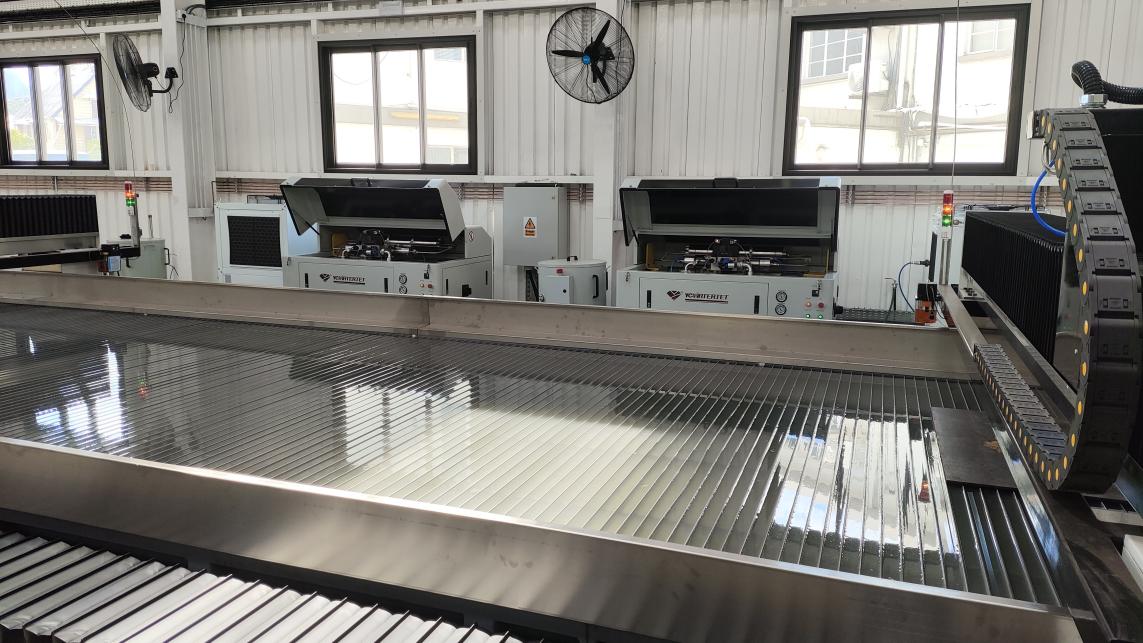

Mesa de corte por chorro de agua
1.(1)Área de corte efectiva: 2500*6500 mm
(2)Velocidad de funcionamiento
Eje X: 0-8000 mm/min
Eje Y: 0-8000 mm/min
2. Carril guía lineal: HIWIN
Husillo de bolas: SHAC
3.Sistema servo: Yaskawa (EtherCAT)
4. Controlador CNC: WEIHONG
Software de chorro de agua: NCstudio
5. Piezas eléctricas: Schneider
6.Cables, circuitos de aire y otros accesorios relacionados

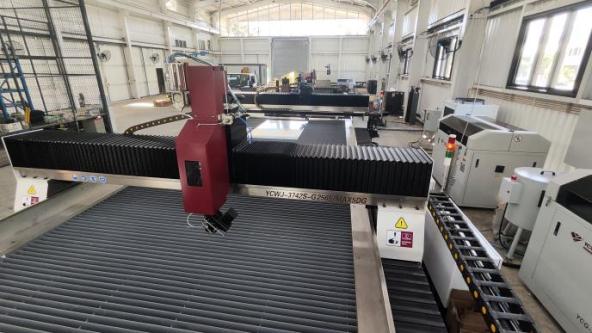

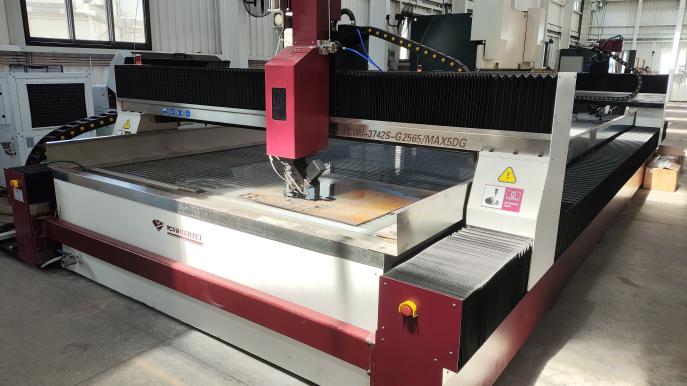

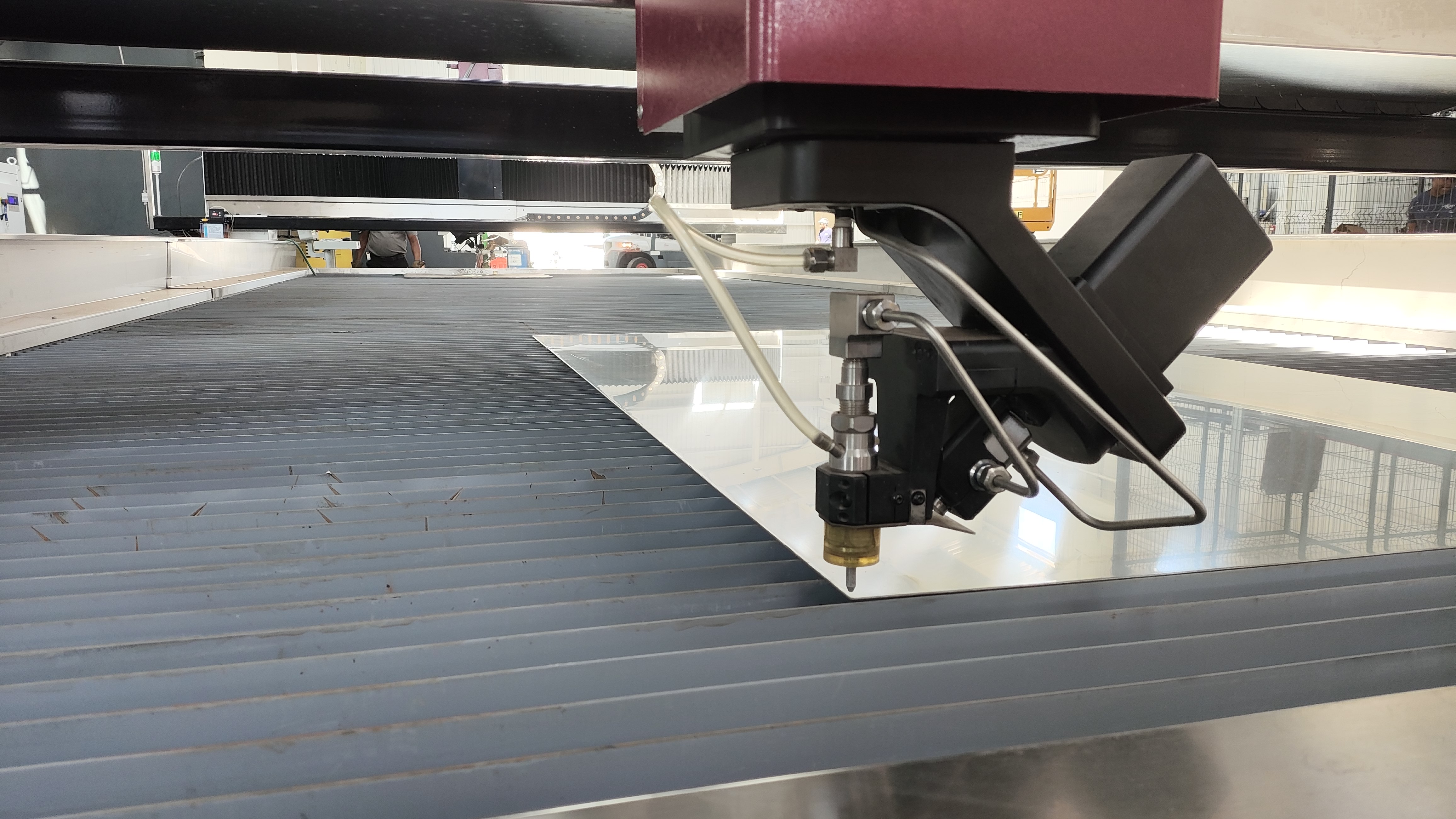

Cabezal de corte por chorro de agua
Eje bisel (a): ± 45 °
Eje rotativo (c): ± 540 °
Precisión de control: ± 0.01 mm
Precisión del ángulo: 0.01 °
El cabezal de corte de metro de agua máxima 5 se basa en los tres ejes estándar (eje x-eje y-eje z Z) y agrega el eje A (rotación alrededor del eje x) y el eje C (rotación de la rotación alrededor del eje z), que puede lograr la desviación de ángulo grande que utilizan la tecnología de estado de estado y el sistema de control de ECS italiano, puede producir 0- ± 45 ° ° ox. de hasta ± 540 °. Por lo tanto, puede lograr el efecto del corte de chorro de agua 3D.

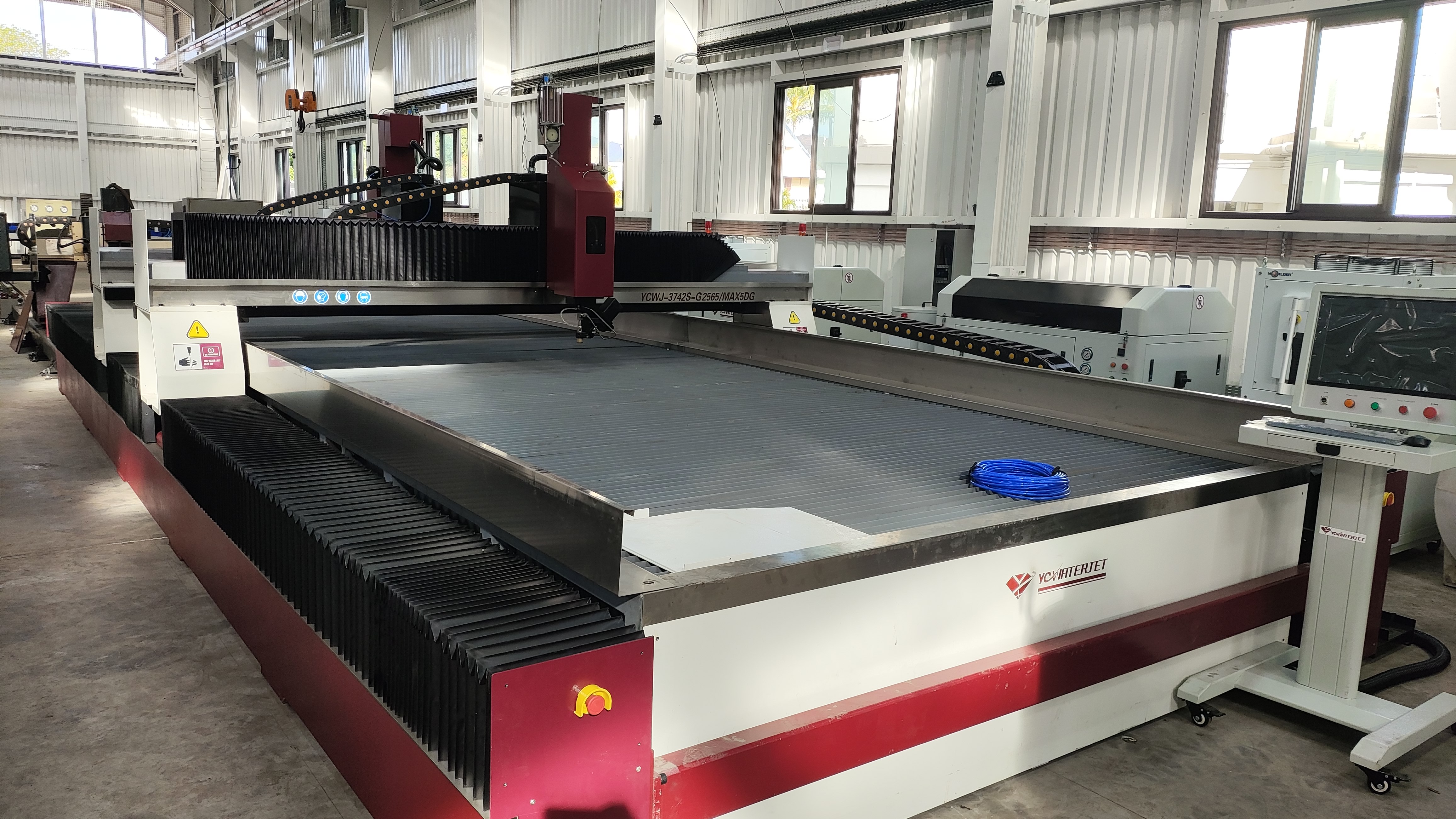

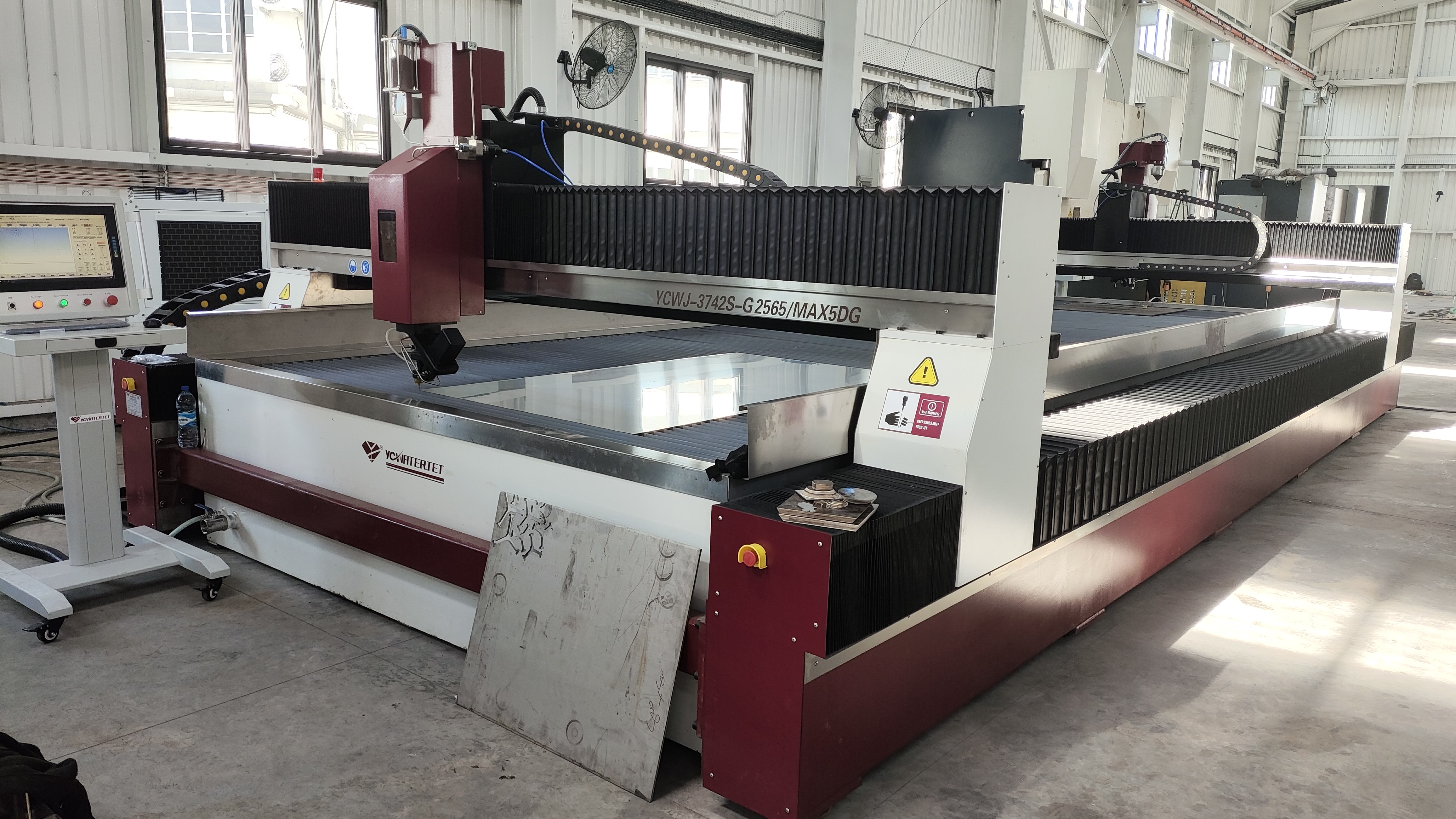

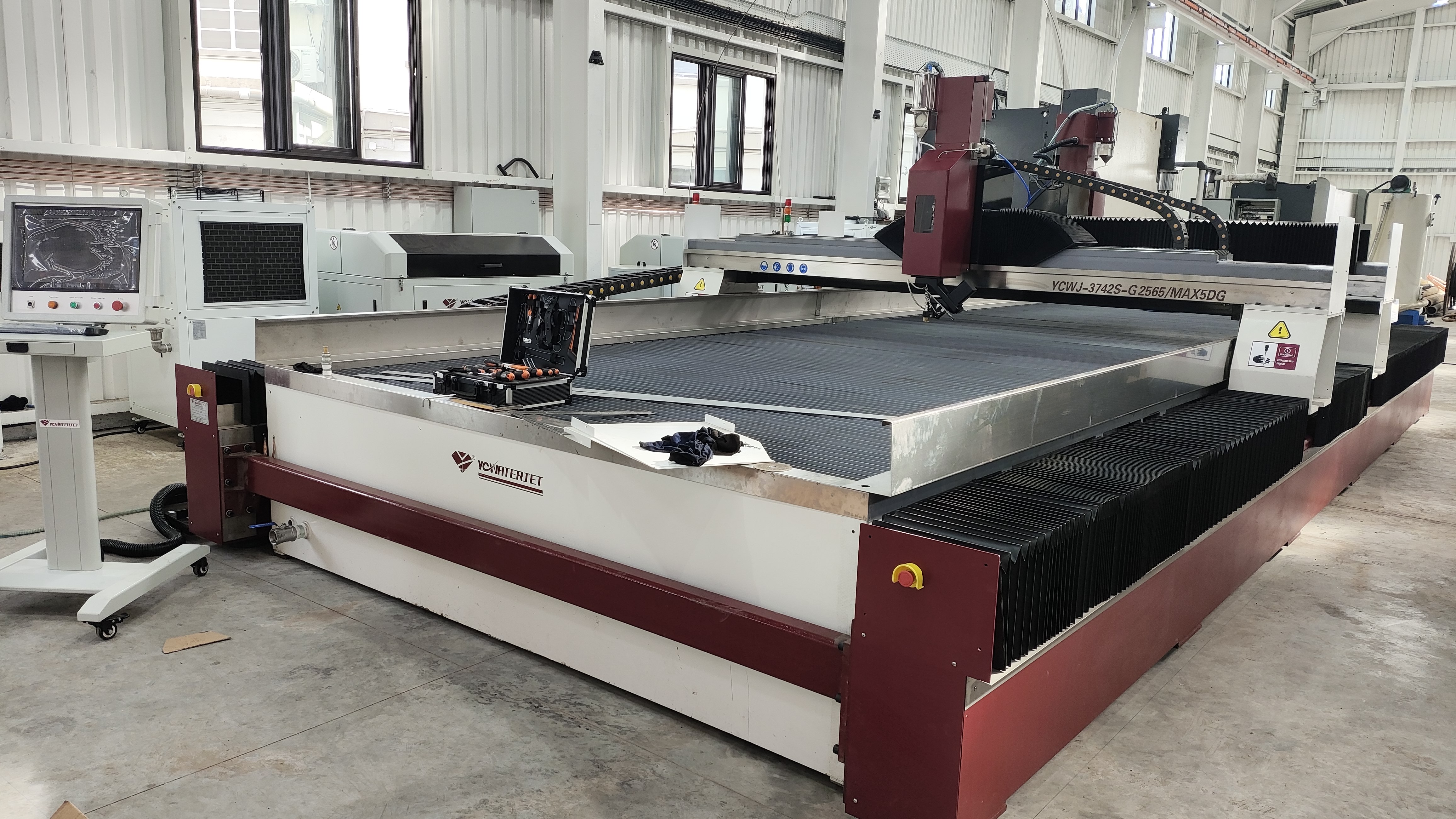

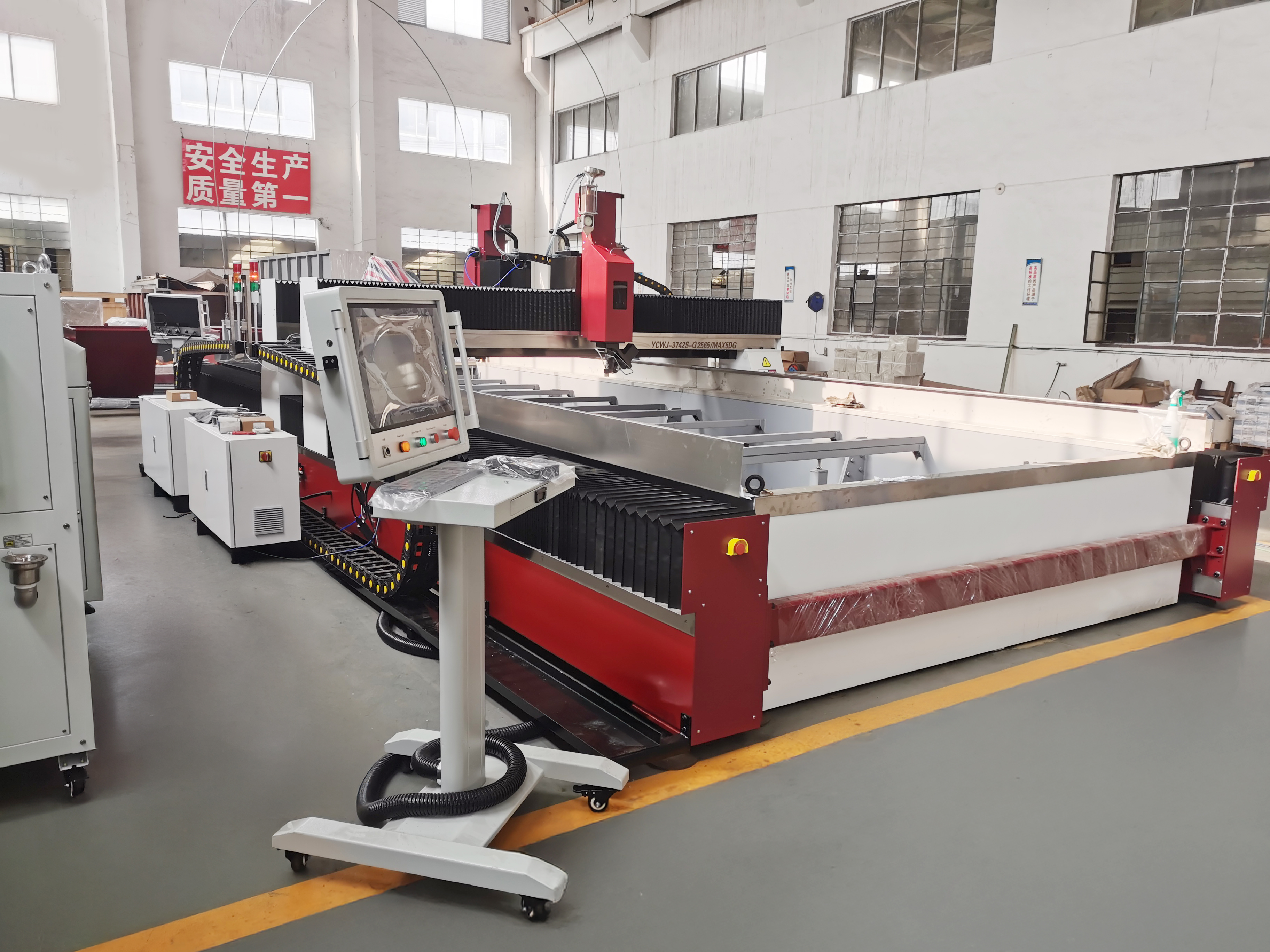

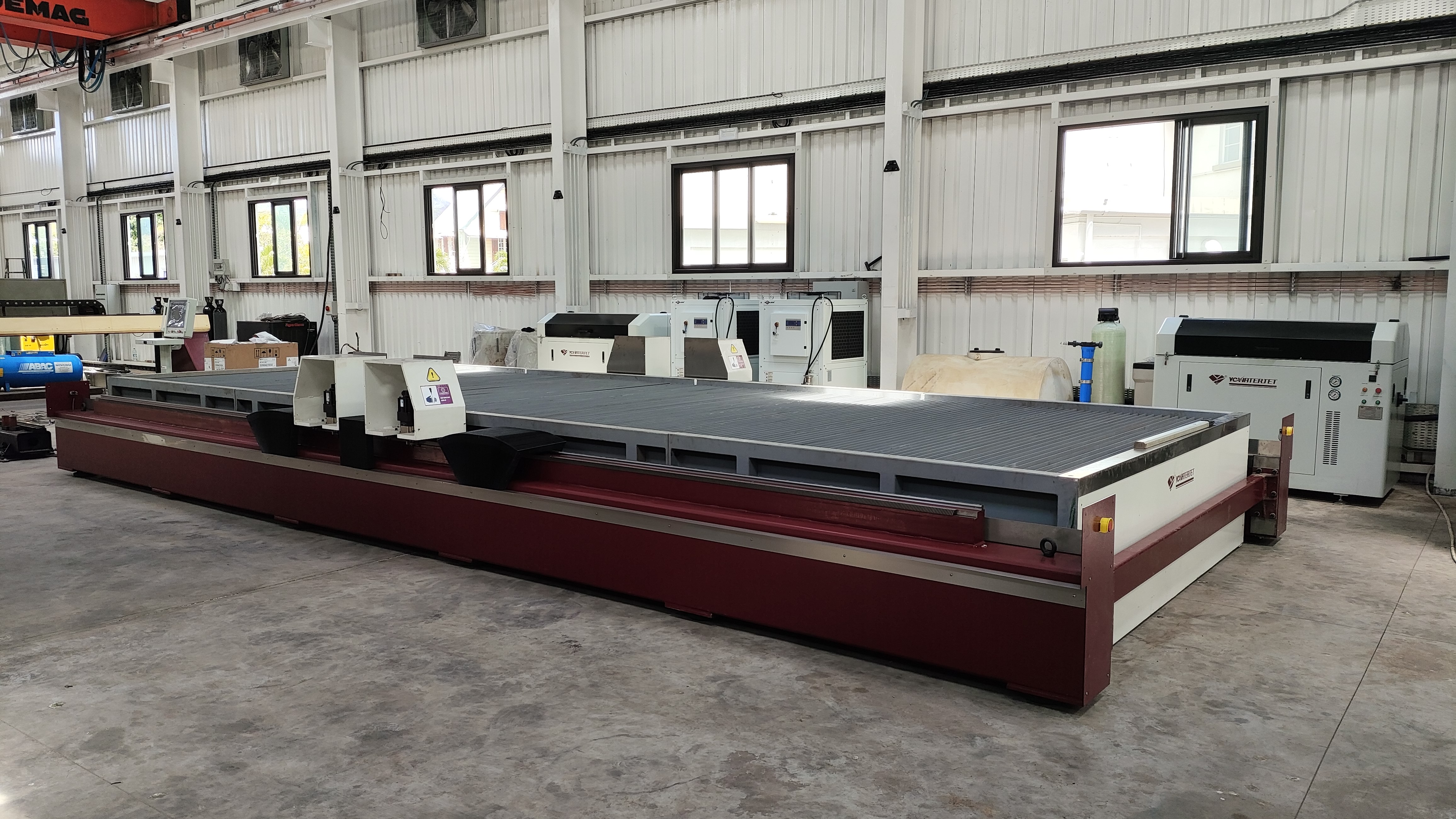

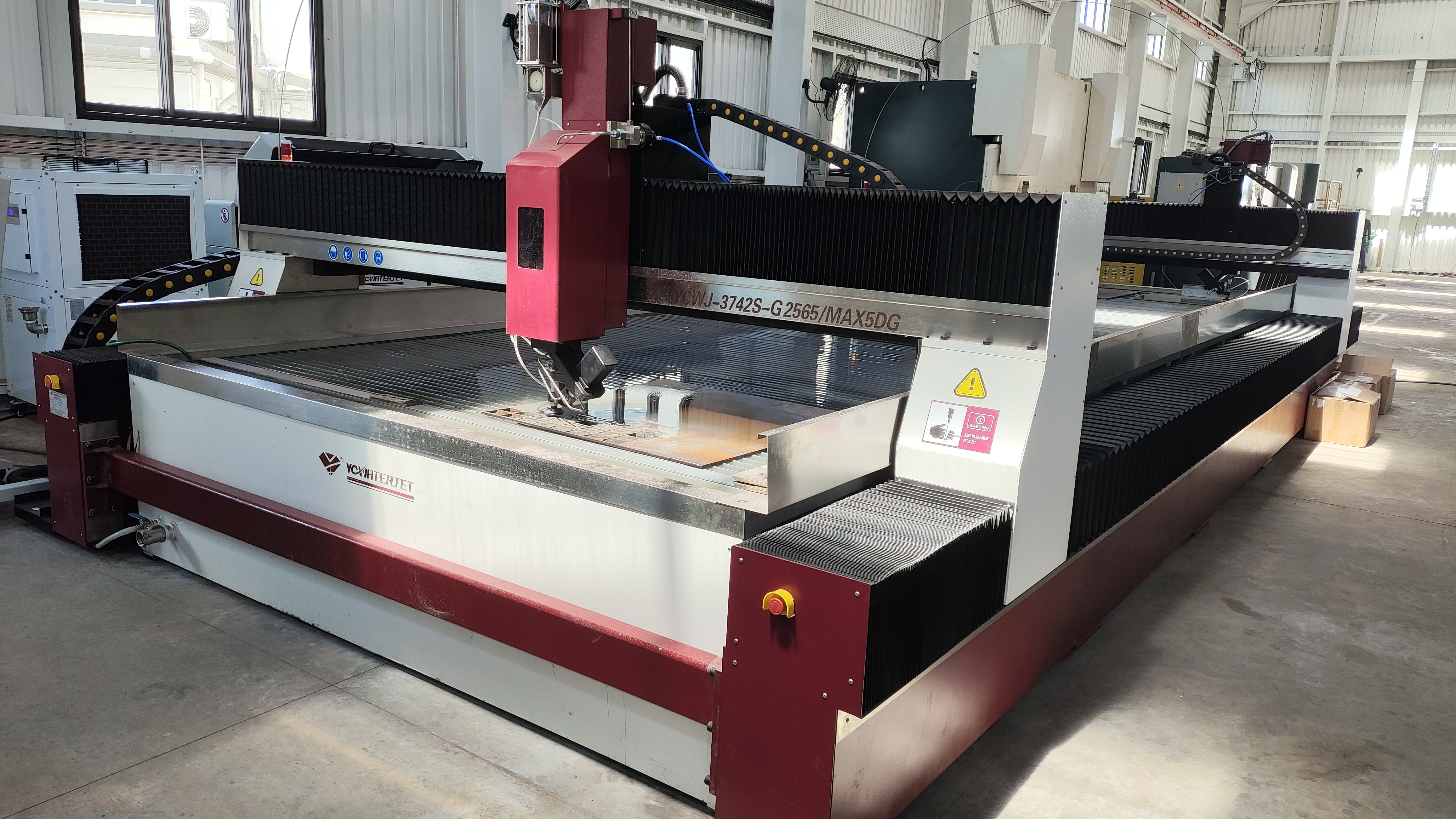

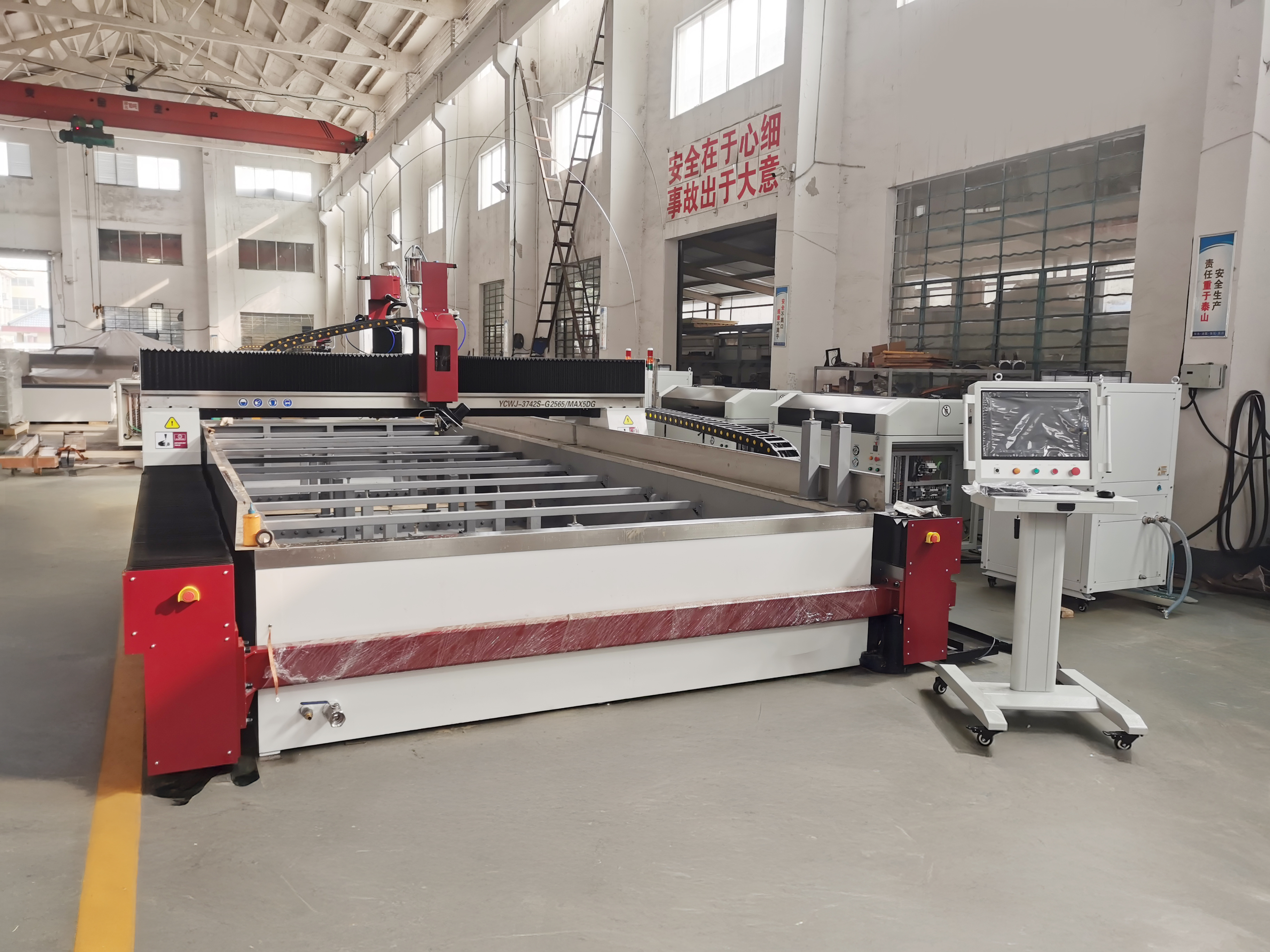

YCWJ-3742S-G2565/MAX5DG | |||
Parámetros | Unidad | G2565 | |
Área de corte eficiente | mm | 2500×6500 | |
Viaje del eje | X | mm | 2500 |
Y | mm | 6500 | |
Z | mm | 150-180 | |
Precisión de corte | mm | ±0,1 ( superficie superior ) | |
Precisión de posicionamiento repetitivo | mm | ±0,025 | |
Velocidad de funcionamiento en seco X,Y | m/min | 0-15 | |
Modelo de transmisión | m/min | Carril guía & lineal de husillo de bolas | |

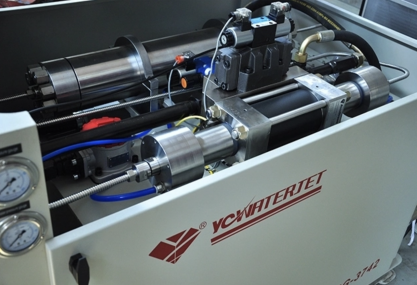

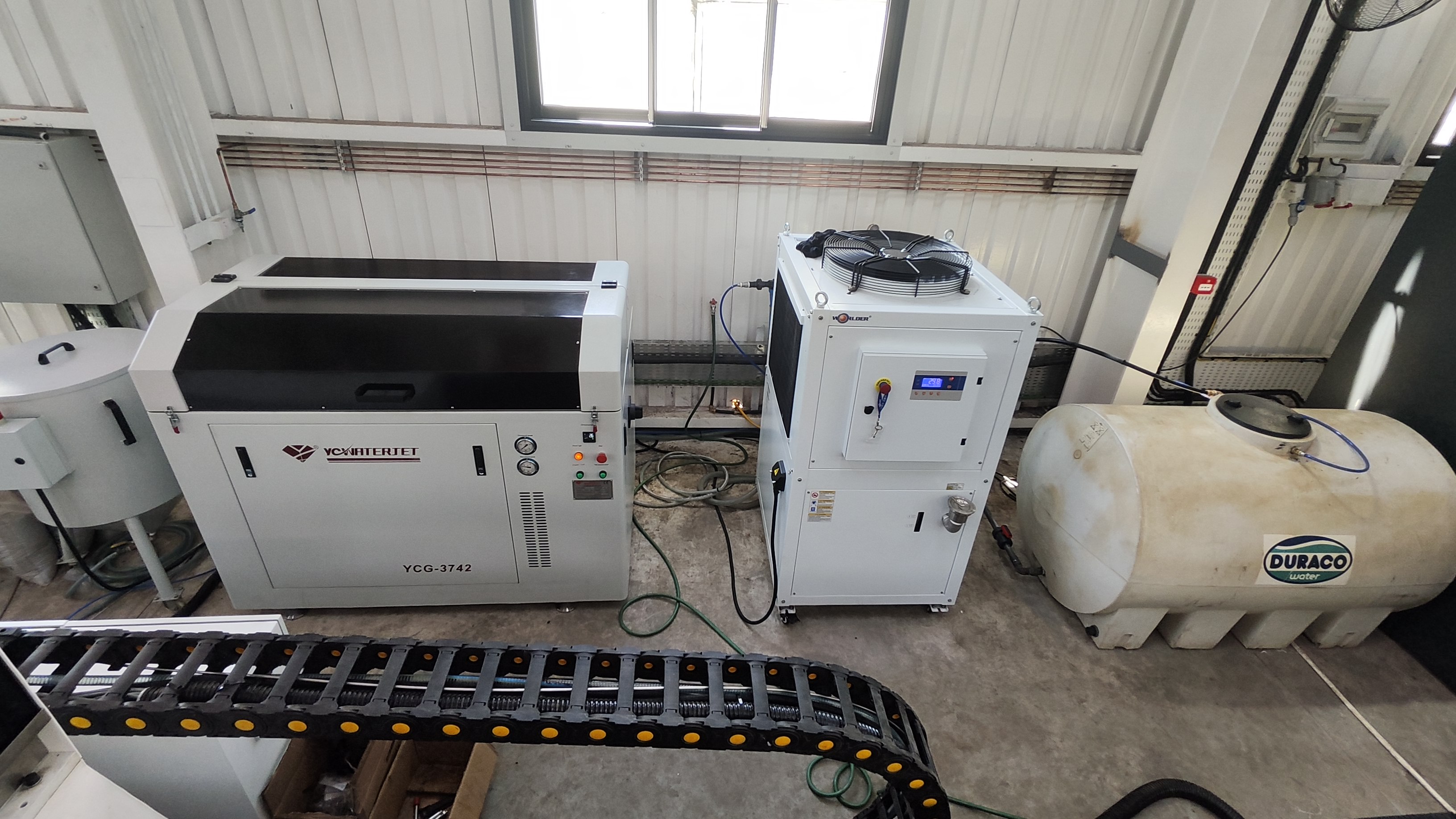

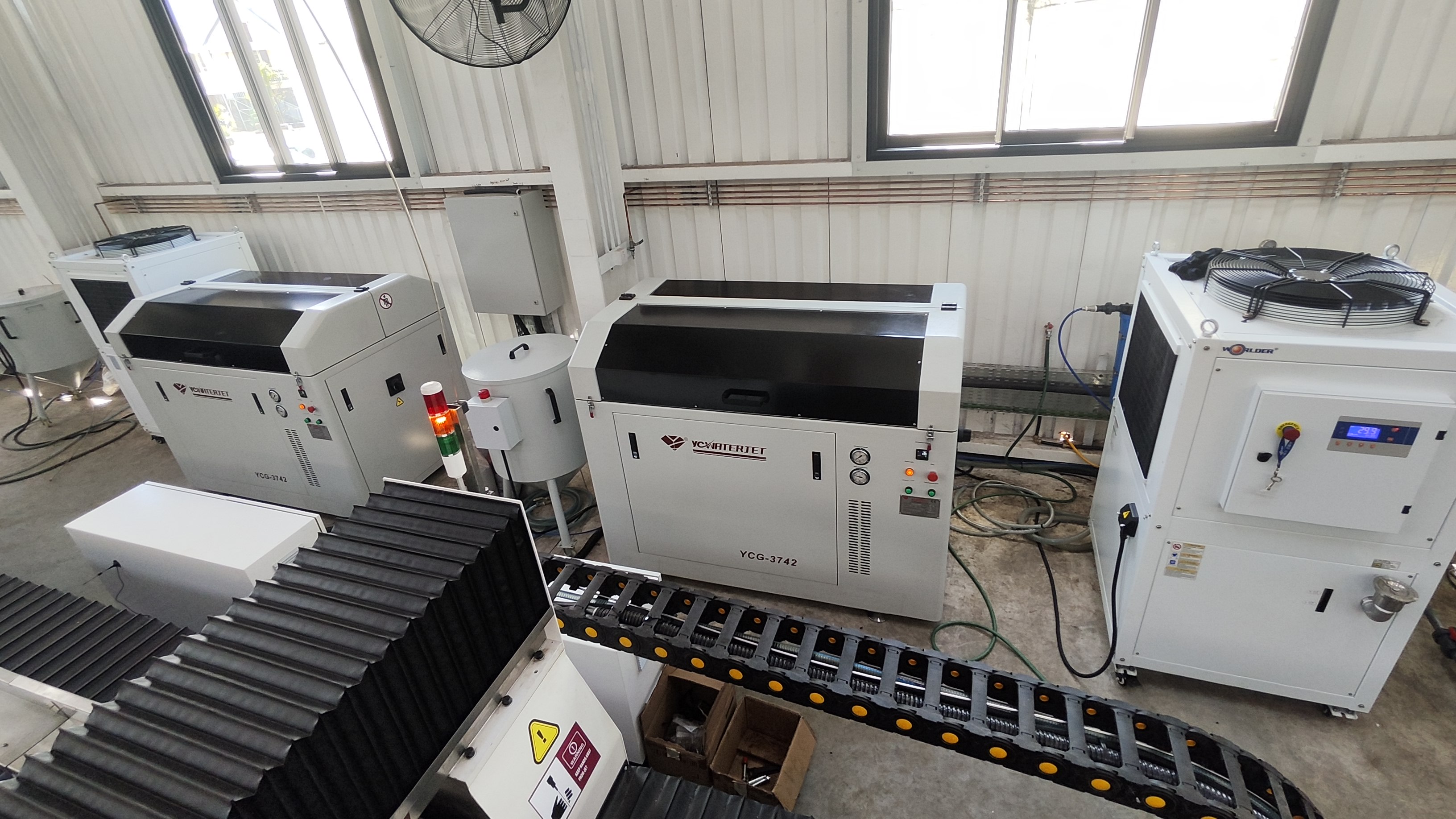

- Conjunto intensificador: Componentes principales de Accustream
- Sistema de filtrado de agua tipo fila única.
- Función de regulación de presión manual
- Presión máxima: 4137 bar (60000 psi)
- Presión de trabajo: 340Mpa
- Inicio del triángulo estelar
-Motor principal: 37KW/50HP
- Flujo de agua máximo: 3,7 l/min.
- Componentes eléctricos principales: Schneider
-PLC:Siemens
- Parada y protección automática de presión extra
- Bomba de refuerzo de agua de entrada
- Sensor de temperatura del aceite
- Sensor de presión de agua de entrada
- Protección de tres capas (sobrepresión HP/sobretemperatura del aceite/presión baja del agua de entrada)
- Componentes eléctricos: Schneider
-PLC: Siemens
- Manómetro de presión de aceite y presión de entrada de agua: WIKA
- Válvulas hidráulicas y bomba de aceite: HYTEK

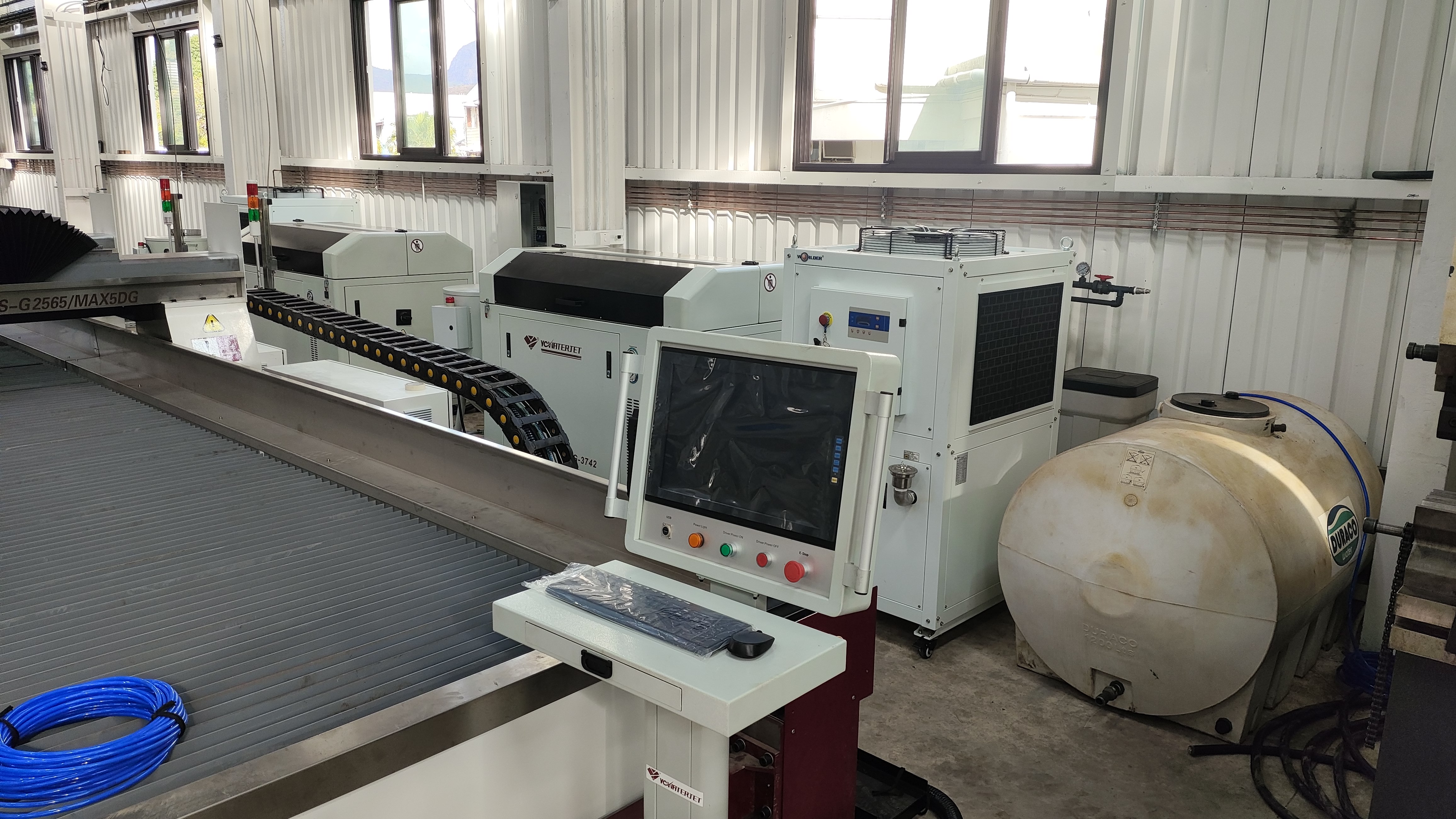

El sistema operativo de corte por chorro de agua WEIHONG-V9:
Puede admitir directamente código G, formato de código PLT, formato de código ENG, formato de archivo DXF generado por varios software CAD/CAM como UG, MASTERCAM, AUTOCAD, etc. Continuación de puntos de interrupción, ejecución de omisión de programas Apertura pequeña, desaceleración automática, pausa y otras funciones para arcos pequeños, esquinas afiladas y esquinas. Simulación en tiempo real y simulación de gráficos Predice el tiempo de procesamiento, la trayectoria del procesamiento de precarga y el seguimiento dinámico de la visualización.

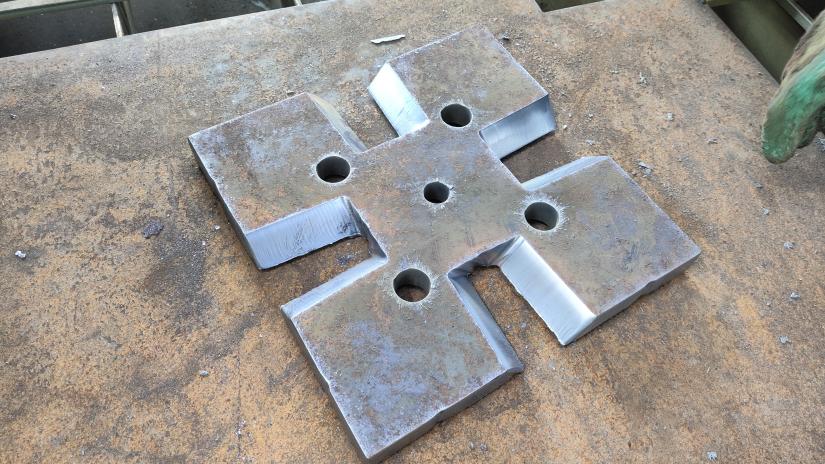

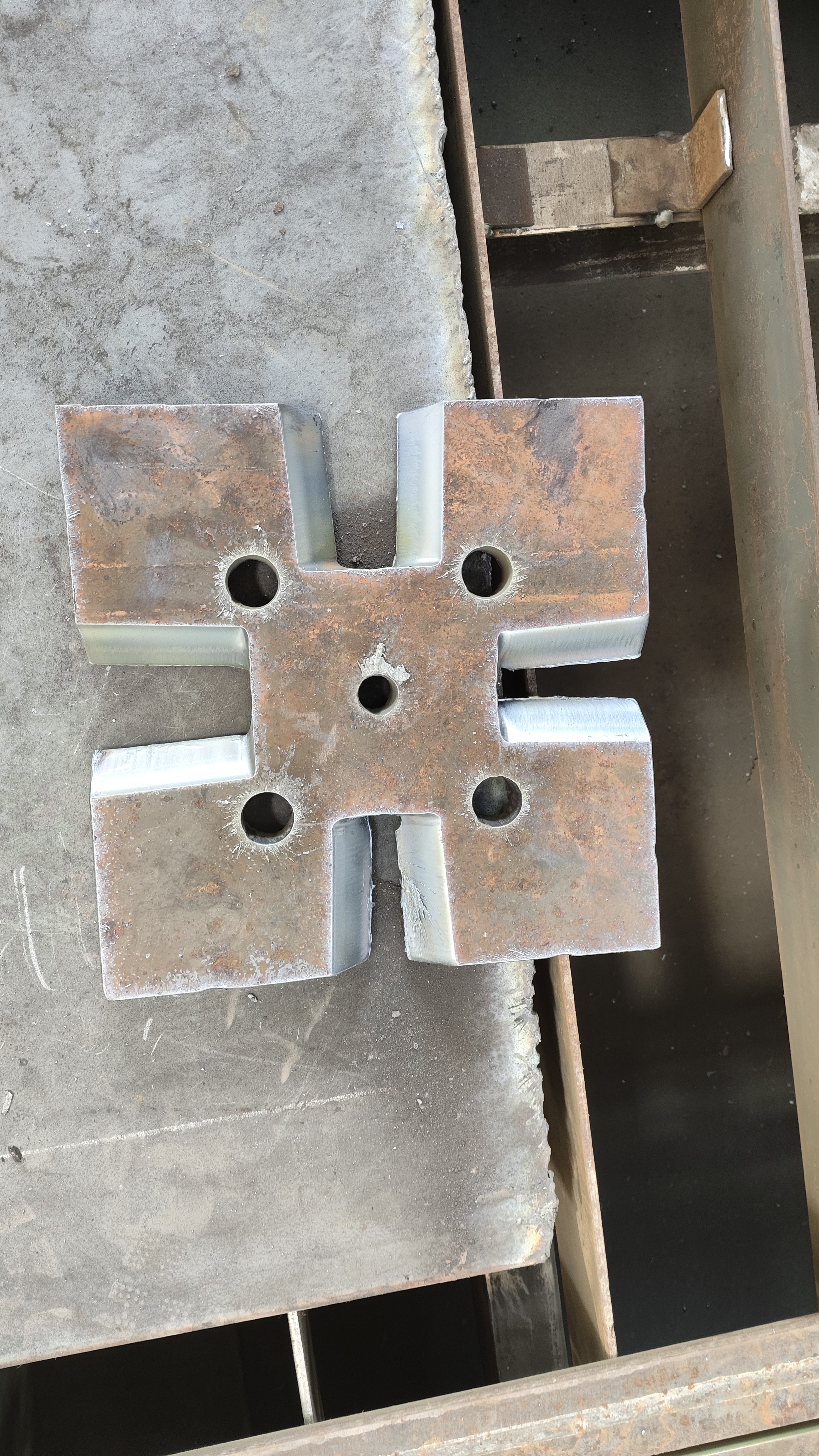

Muestra de corte
Fotos | Presupuesto |

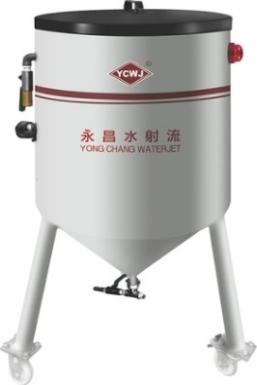

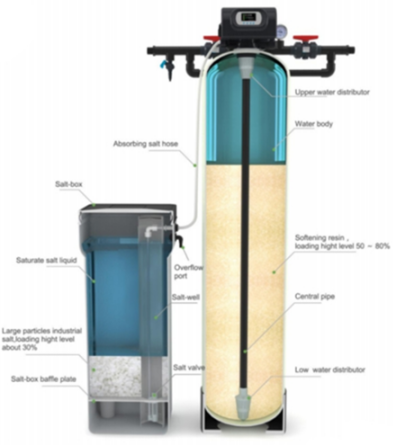

| SISTEMA DE ALIMENTACIÓN ABRASIVO Tolva abrasiva: Alimentación dinámica de arena El tipo dinámico supera al tipo tradicional. El tipo manual facilita la operación. Con la ayuda del CNC podemos controlar el abrasivo automáticamente. Tanque abrasivo: Puede proporcionar el consumo de arena cada vez que se llena. Capacidad: 170L |
| SISTEMA DE ABLANDAMIENTO DE AGUA WT-2 Aquí hay muchos tipos de compuestos en el agua corriente. (Carbonato de calcio, ácido carbónico) A medida que la máquina funciona, el aumento de la temperatura generará alguna sustancia de reacción química o física, como la llamamos enrasado, que reducirá la vida útil del sistema de alta presión y aumentará el costo. Después de muchos años de experiencia, el sistema puede resolver el problema. |

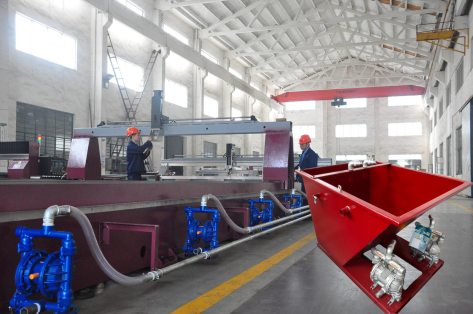

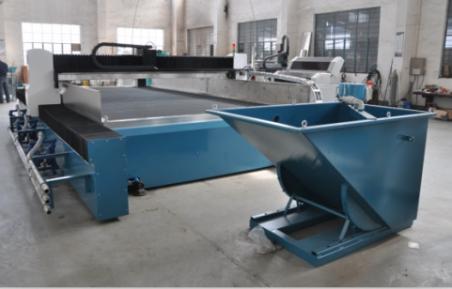

| SISTEMA DE ELIMINACIÓN DE LODOS SR-2 Parámetros de la bomba de succión: (China) Los parámetros de una sola bomba. Caudal: 10M³/H Alcance de disparo: 50 M Presión de salida: 6 kgf/cm² Rango de absorción: 7 M Promesa máxima a través de pieza sólida: 4,5 mm Diámetro de entrada y salida de la bomba: 40 mm. Potencia: aire comprimido La presión de entrada máxima: 7 kgf/cm² Consumo máximo de aire: 0,6 mm³/min Diámetro traqueal: 10 mm Caja de recogida: 1,6 m*1,5 m*1,2 m |

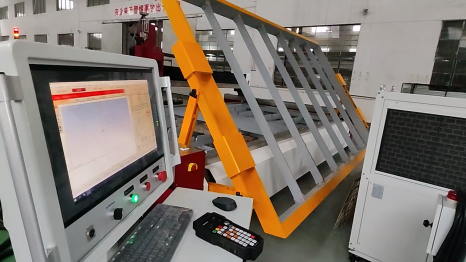

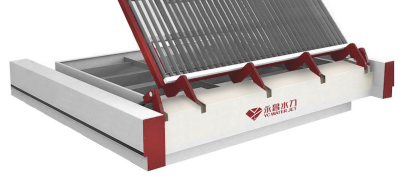

| SISTEMA DE CARGA HIDRÁULICA HYL400 1. Máx. capacidad de carga del momento de vuelco: 400 KG 2. La gran plataforma de corte se opera hidráulicamente para volcar, lo que permite que este cargador hidráulico cargue o descargue una pieza completa de placa mientras garantiza una pérdida mínima de material y un alto nivel de eficiencia cuando la unidad de carga de placas está en funcionamiento. |
