Máquina de corte por chorro de agua, plataforma de chorro de agua
YC se ha concentrado en la fabricación de las mejores máquinas de corte por chorro de agua desde el año 2005. Podemos brindar soluciones personalizadas para diferentes clientes y aplicaciones.
Tenemos un modelo de mini máquina de corte por chorro de agua L0808, es una estructura de pórtico y la dimensión es de 800 mm * 800 mm, y hay muchos otros casos de máquina de corte por chorro de agua pequeña, como 1000 mm * 1000 mm, 1300 mm * 1300 mm 1500 * 1500 mm y así en.
Nuestra máquina de chorro de agua abrasivo también puede ser muy grande (ver detalles en "Tipo de pórtico grande"). que se puede transportar es de 4000 mm * 12000 mm.
No solo el eje X e Y se puede diseñar según sus requisitos, sino también el eje Z (150 mm-1000 mm).
Imagen en vivo
La plataforma de corte por chorro de agua proporciona una estructura muy rígida para soportar elementos pesados.Es impulsado por un servomotor, lo que garantiza a nuestros clientes una transmisión estable.Además, esta máquina de chorro de agua se puede configurar con un cabezal de corte doble/múltiple.Los ejes X e Y están diseñados para estar completamente cerrados para protección contra el polvo.Para garantizar una alta precisión y durabilidad, adoptamos guías lineales HIWIN, TBI o husillos de bolas I+F alemanes y un sistema de servoaccionamiento Mitsubishi o Yaskawa.

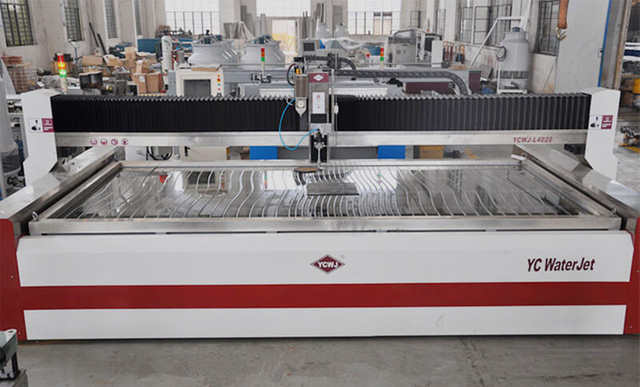

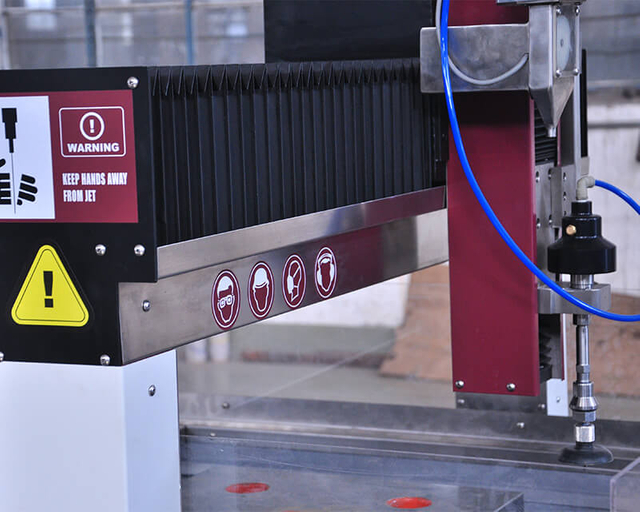

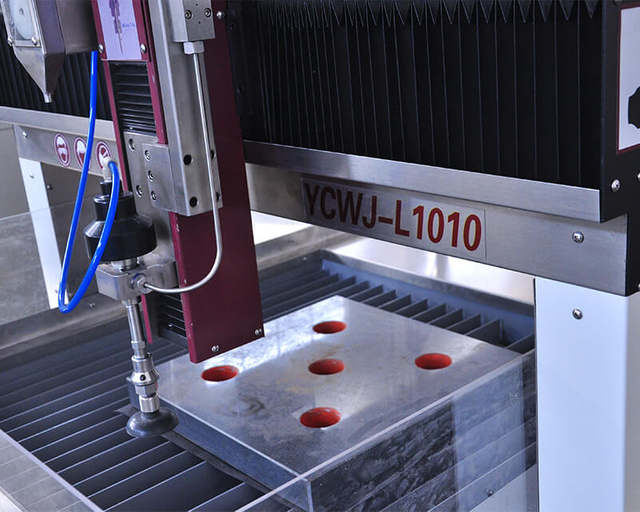

Tipo de pórtico integral

Características de la estructura de la mesa de corte por chorro de agua:

La precisión y la estabilidad superiores están garantizadas por la viga de fundición y el marco base del eje Y.
La cama del torno y el tanque de agua no son desmontables. Después del tratamiento de recocido de toda la mesa de la máquina (para eliminar el estrés del 95 %), es mucho mejor que el VSR (para eliminar el estrés del 35 %), puede garantizar la precisión. y estabilidad en mucho tiempo.

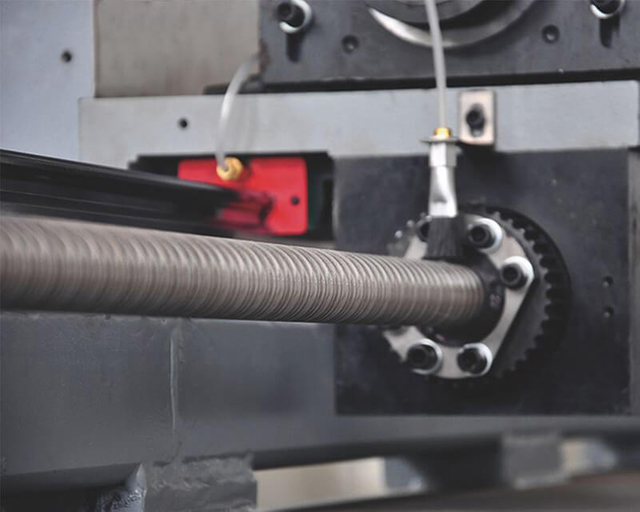

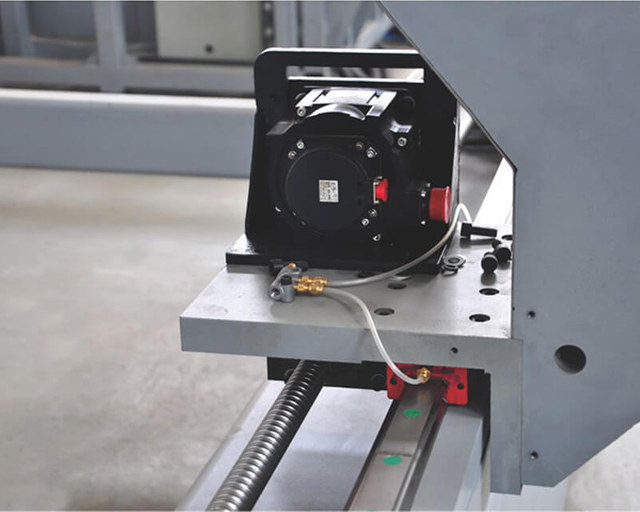

El eje X y el eje Y adoptan un husillo de bolas de alta precisión y un riel lineal de guía.

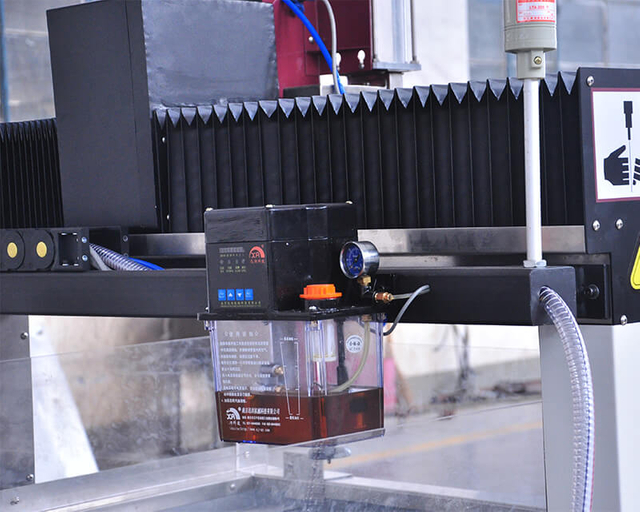

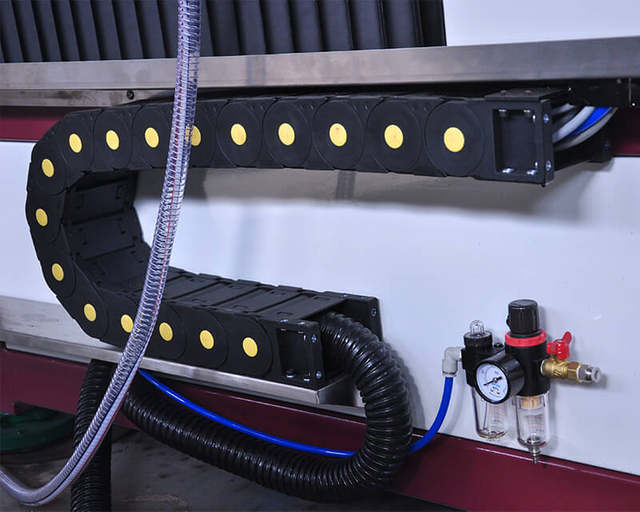

detalles
detalles

Tipo de pórtico integral

Máquina de corte por chorro de agua CNC (L = tipo pórtico)
Parámetros Unidad YCWJ-L1010 YCWJ-L1515 YCWJ-L2015 YCWJ-L2515 YCWJ-L3015
Área de corte eficiente milímetro 1000*1000 1500*1500 2000*1500 2500*1500 3000*1500
Viaje del eje X milímetro 1000 1500 2000 2500 3000
Y milímetro 1000 1500 1500 1500 1500
Z milímetro 150-180 150-180 150-180 150-180 150-180
Precisión de corte milímetro +/-0.1
Precisión de posicionamiento milímetro +/-0.02
Velocidad de funcionamiento en seco X,Y m/min 0-15 (si necesita una velocidad de 30 m/min, podemos hacerlo a pedido)
Velocidad cortante m/min en cuanto al material de detalle y espesor
Observaciones: en cuanto a los diferentes requisitos del cliente.
Imagen en vivo

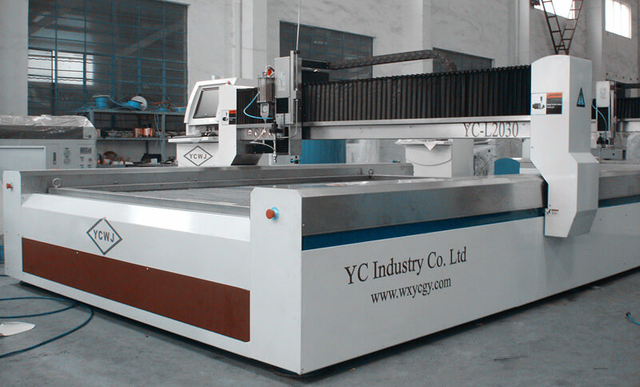

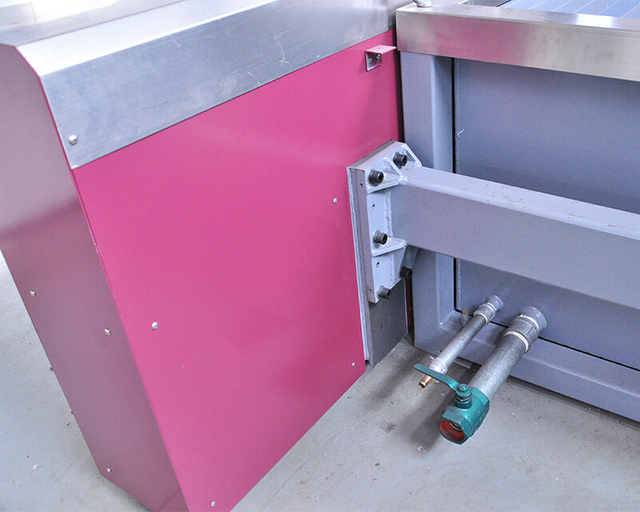

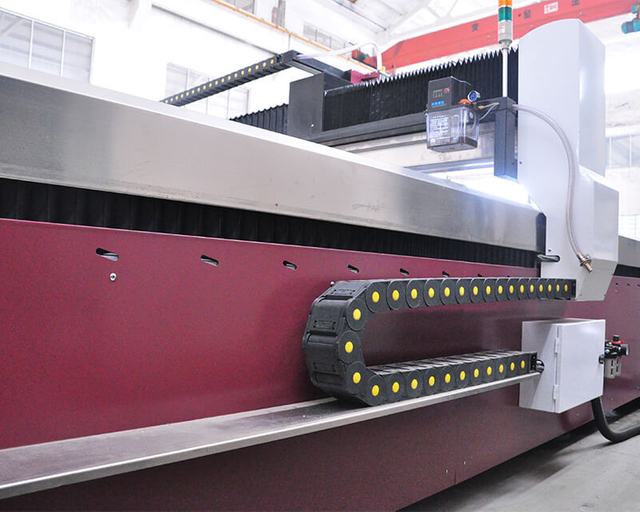

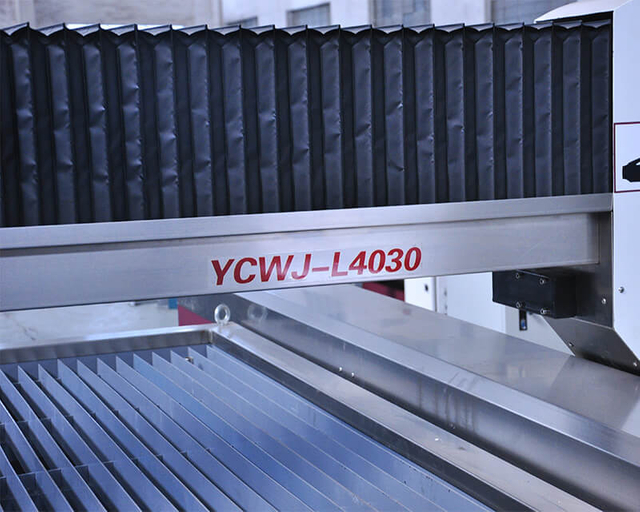

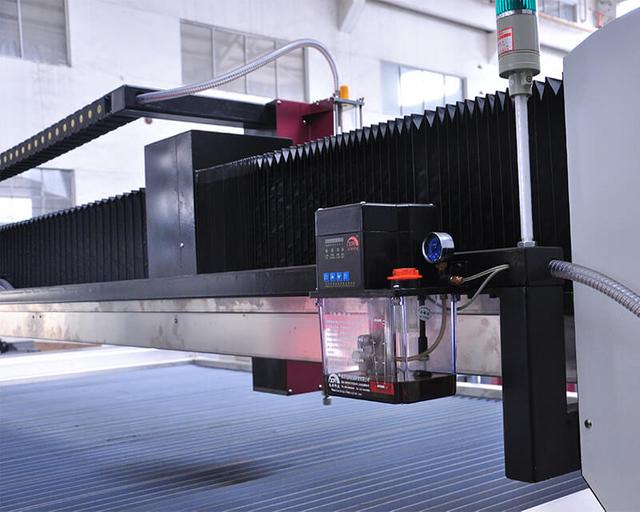

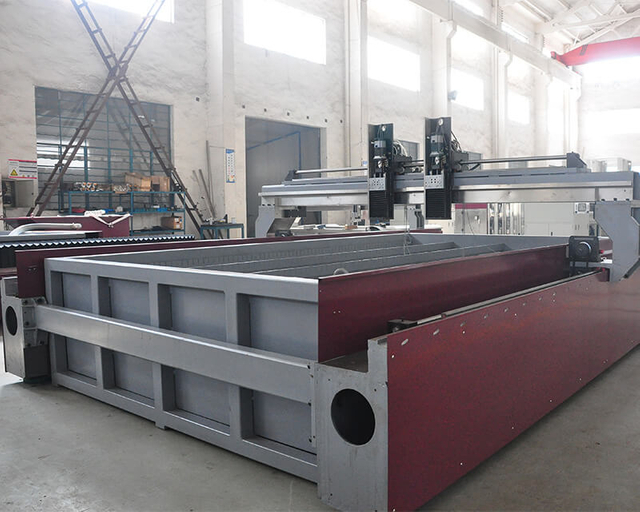

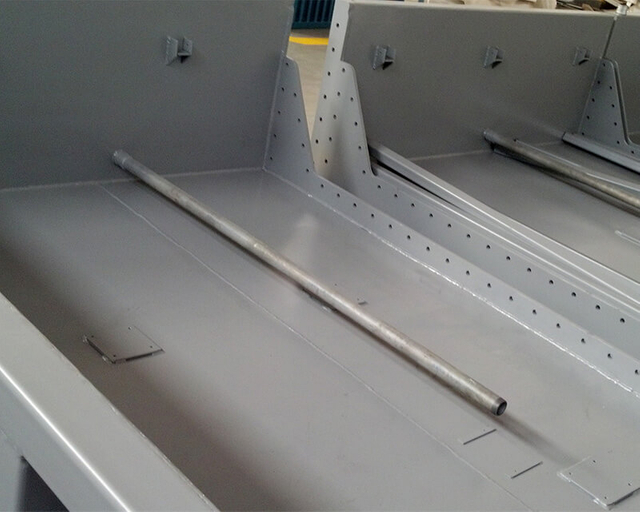

Tipo de pórtico dividido

Características de la estructura de la mesa de corte por chorro de agua:

La precisión y la estabilidad superiores están garantizadas por la viga de fundición y el marco base del eje Y.
La bancada del torno y el tanque de agua son desmontables, los cuales están diseñados para reducir la presión del agua con arenas y piezas maquinadas a las piezas móviles.
La base del eje Y es la fabricación general, es conveniente para el desmontaje, el transporte y el montaje.
El eje X y el eje Y adoptan un husillo de bolas de alta precisión y un riel lineal de guía.
detalles
detalles

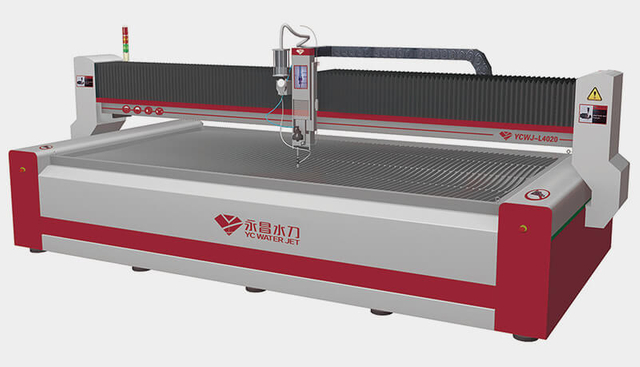

Tipo de pórtico dividido

Máquina de corte por chorro de agua CNC (L = tipo pórtico)
Parámetros Unidad YCWJ-L3020 YCWJ-L4020 YCWJ-L3040 YCWJ-L2060
Área de corte eficiente milímetro 3000*2000 4000*2000 3000*4000 2000*6000
Viaje del eje X milímetro 3000 4000 3000 2000
Y milímetro 2000 2000 4000 6000
Z milímetro 150-180 150-180 150-180 150-180
Precisión de corte milímetro +/-0.1
Precisión de posicionamiento milímetro +/-0.02
Velocidad de funcionamiento en seco X,Y m/min 0-15 (si necesita una velocidad de 30 m/min, podemos hacerlo a pedido)
Velocidad cortante m/min en cuanto al material de detalle y espesor
Observaciones: en cuanto a los diferentes requisitos del cliente.
Imagen en vivo

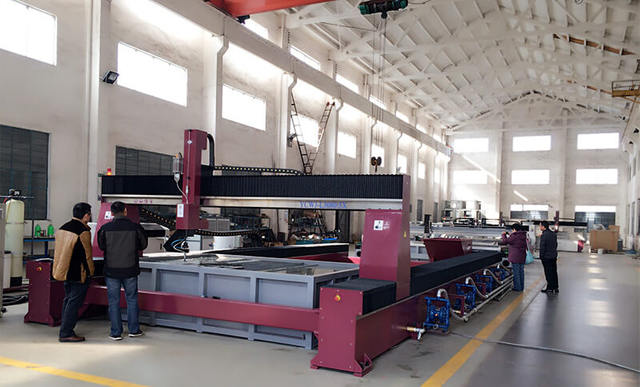

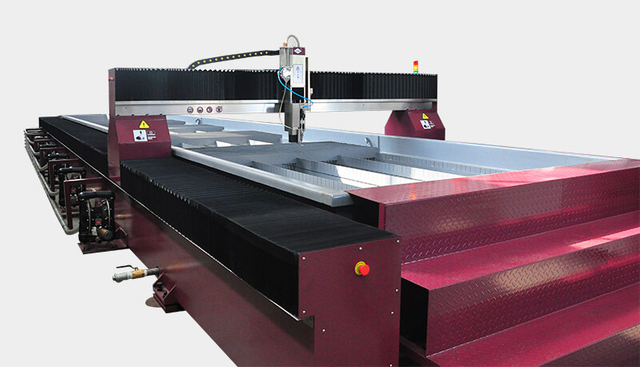

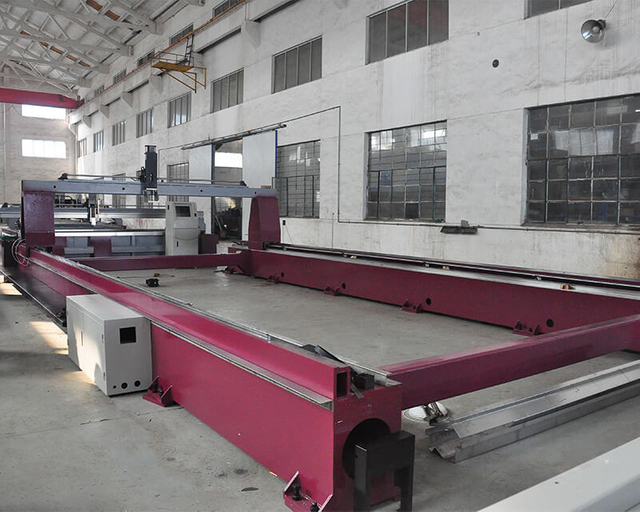

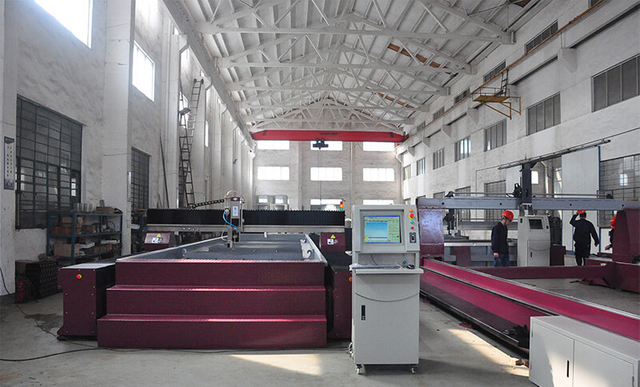

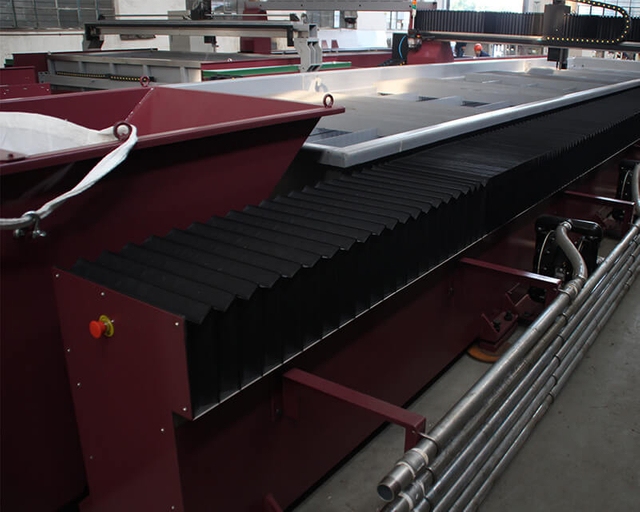

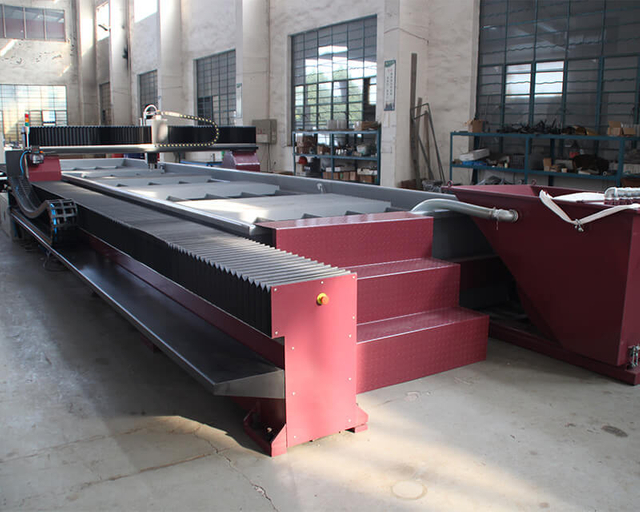

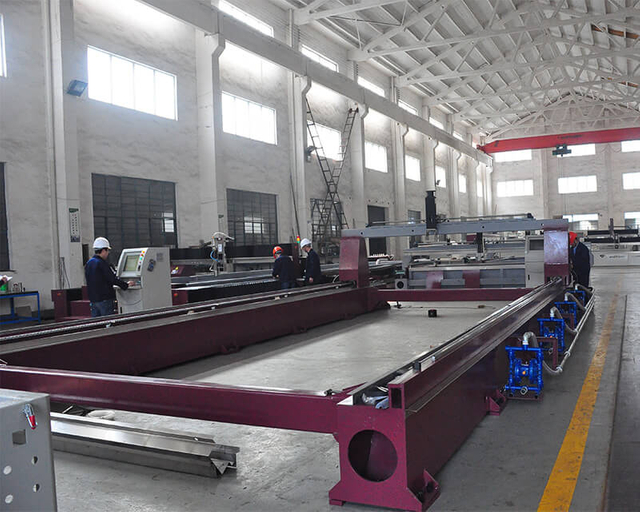

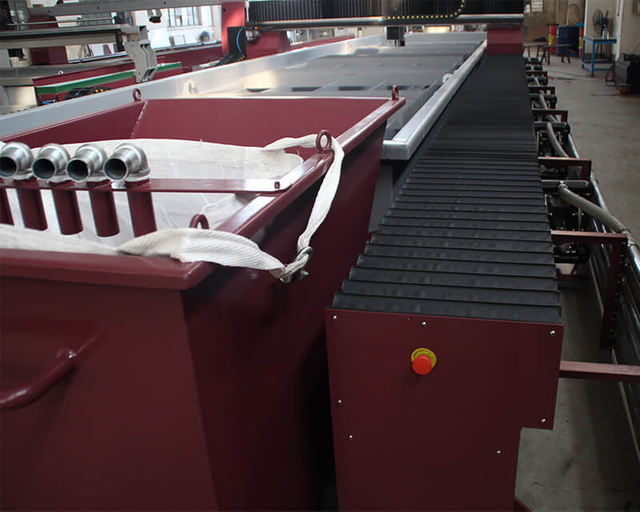

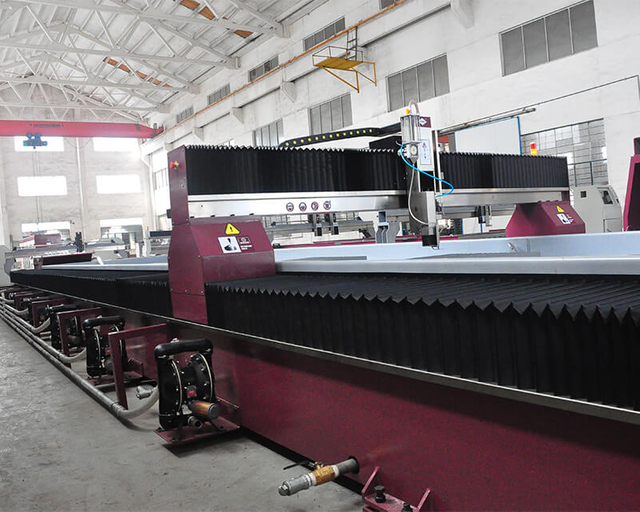

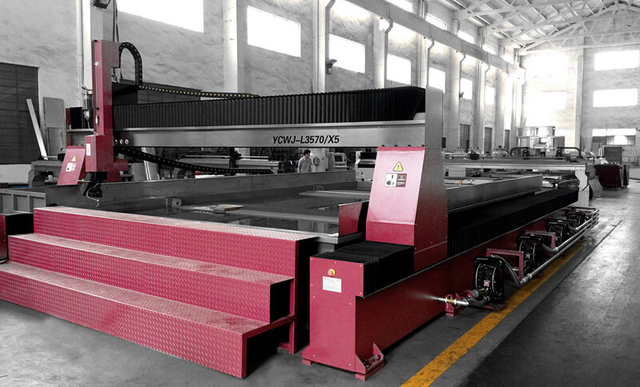

Tipo de pórtico grande

Características de la estructura de la mesa de corte por chorro de agua:

La precisión y la estabilidad superiores están garantizadas por la viga de fundición y el marco base del eje Y.
La bancada del torno y el tanque de agua son desmontables, los cuales están diseñados para reducir la presión del agua con arenas y piezas maquinadas a las piezas móviles.
La base del eje Y es la fabricación general, es conveniente para el desmontaje, el transporte y el montaje.
El eje X y el eje Y adoptan un husillo de bolas de alta precisión y un riel lineal de guía.
El tamaño de la mesa de corte se puede personalizar, como 3000 mm * 8000 mm, 3500 mm * 7000 mm, 2000 mm * 12000 mm como se muestra a continuación, el tamaño máximo puede ser de 4000 mm * 12000 mm.
detalles
detalles

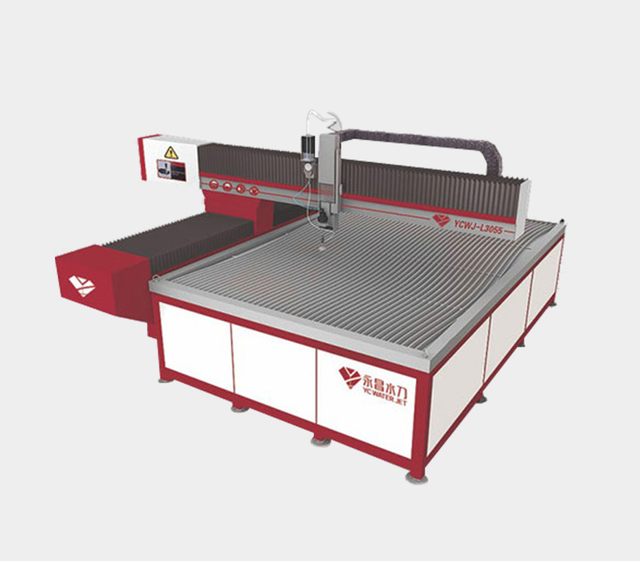

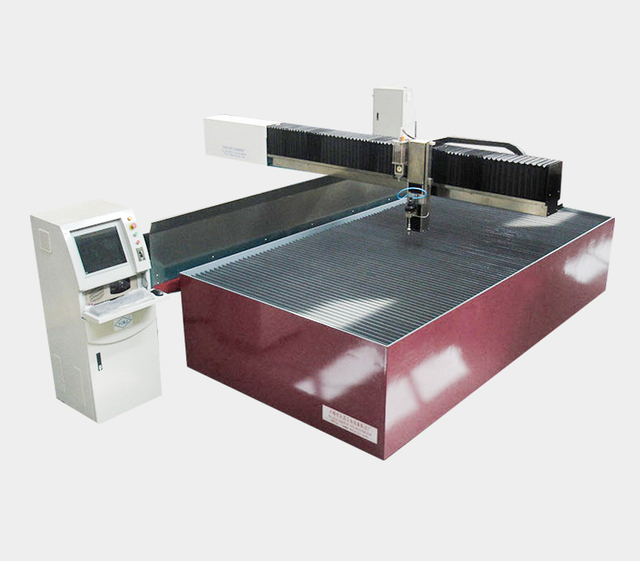

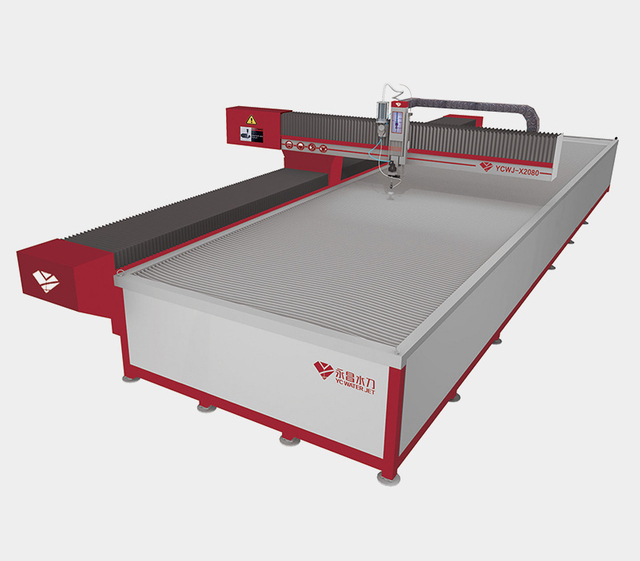

Tipo voladizo

Características de la estructura de la mesa de corte por chorro de agua:

La precisión y la estabilidad superiores están garantizadas por la viga de fundición y el marco base del eje Y.
La bancada del torno y el tanque de agua son desmontables, los cuales están diseñados para reducir la presión del agua con arenas y piezas maquinadas a las piezas móviles.
La base del eje Y es la fabricación general, es conveniente para el desmontaje, el transporte y el montaje.
El eje X y el eje Y adoptan un husillo de bolas de alta precisión y un riel lineal de guía.
Para la mesa integral pequeña, la cama del torno y el tanque de agua no son desmontables. Después del tratamiento de recocido de toda la mesa de la máquina (para eliminar el estrés del 95 %), es mucho mejor que el VSR (para eliminar el estrés es del 35 %). , Puede garantizar la precisión y la estabilidad en mucho tiempo.
Modelo YC-X1020 YC-X1030 YC-X1530 YC-X1560
Área de corte eficiente 1000*2000 3000*2000 1500*3000 1500*6000
(mm)
Viaje del eje eje x 1000 1000 1500 1500
(mm) eje Y 2000 3000 3000 6000
  eje Z 150-200 150-200 150-200 150-200
sistema de control CNC Motor AC Sevor Motor AC Sevor Motor AC Sevor Motor AC Sevor
Precisión Corte +/-0,1 mm
precisión
Repetir +/-0,05 mm
precisión
Velocidad de procesamiento 0-15 m/min
Fuente de alimentación 220V/380V/415V ,3ph,50HZ/60HZ (se puede personalizar a petición del cliente)

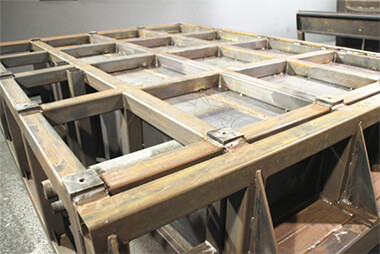

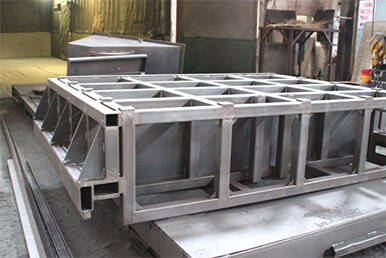

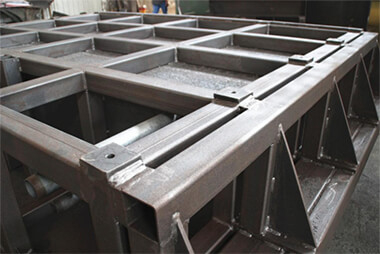

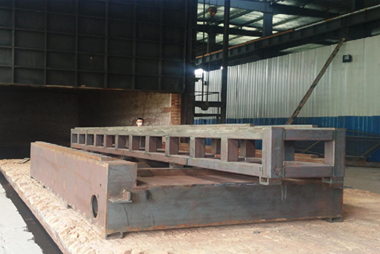

¿Cómo se fabrica nuestra plataforma de corte por chorro de agua YC? El primer paso es el tratamiento térmico que logra aliviar el estrés, el segundo paso es el chorro de arena que se realiza en la mesa de corte por chorro de agua para eliminar la capa de oxidación. Luego, la superficie de la mesa de corte por chorro de agua abrasiva se ser más limpio con mayor rugosidad, mejorando la adhesividad de la pintura en la plataforma de la máquina de chorro de agua a alta presión.

Opciones de componentes principales

Con un bajo nivel de ruido, sin contaminación, alta precisión y alta fiabilidad.
máquina de chorro de agua

cabeza de corte

Más >>

Cabezal de corte por chorro de agua estándar

Los cabezales de corte estándar son material de corte vertical

Cabezal de corte dinámico 5

Nuestra máquina de corte por chorro de agua Dynamic 5 puede garantizar la precisión de la sección de corte vertical al compensar el ángulo de corte de 10°, sin reducir la velocidad de corte.

Cabezal de corte máx. 5

Esta cortadora por chorro de agua Max 5 puede cortar cualquier ángulo dentro de ±45°, resuelve el problema tradicional de la inclinación del corte por agua y logra cortes 2D/3D fácilmente.

cabeza múltiple

Los medios de cabezal de corte doble o cabezal de corte múltiple tienen dos o más cabezales de corte en una plataforma de corte, que al mismo tiempo pueden realizar la tarea de corte con la misma pista.
chorro de agua

Bomba de alta presión

Más >>
El diseño único de esta máquina de corte por chorro de agua facilita la instalación y el mantenimiento.Presión de trabajo estable para garantizar la eficiencia de trabajo.

40Hp

máx.Presión: 380mpa
Potencia: 30KW/40HP

50Hp

máx.Presión: 420mpa
Potencia: 37KW/50HP

100Hp

máx.Presión: 420mpa
potencia: 74KW/100HP

Bombas HP de otra marca

KMT, Hipertermia, BFT
máquina de chorro de agua cnc

Controlador CNC y Software

Más >>

SISTEMA CNC WEIHONG

CONTROLADOR ECS

ANIDACIÓN Y PROGRAMACIÓN
