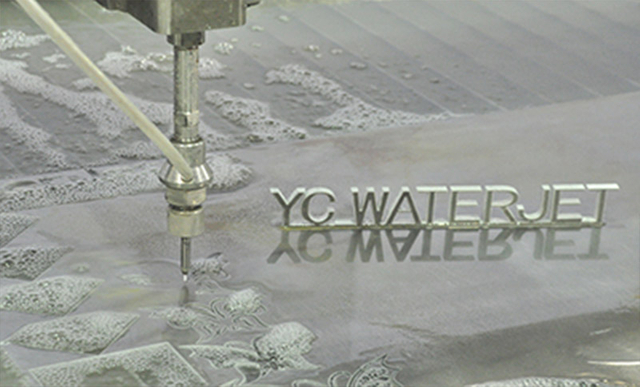

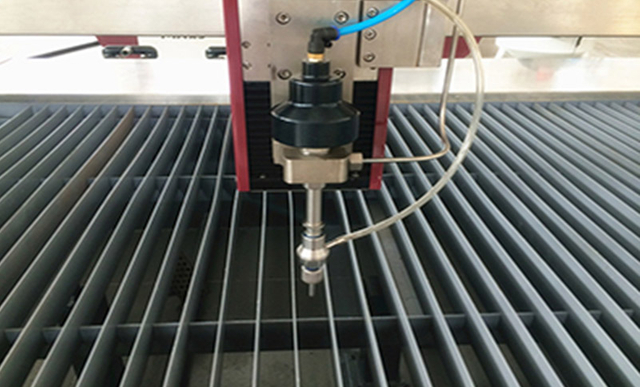

Cabezal de corte abrasivo

Cabezal de corte de agua pura

Visión general

El chorro de agua a ultra alta presión se divide principalmente en corte abrasivo y solo corte con agua (incluido el corte con agua pura). Por lo tanto, el cabezal de corte también se divide en cabezal de corte por chorro de agua abrasivo y cabezal de corte por chorro de agua puro.

El corte por chorro de agua brasivo se utiliza principalmente para cortar metales (como acero al carbono, acero inoxidable, etc.), metales no ferrosos (como cobre, aluminio, aleaciones de titanio, aleaciones de magnesio, etc.), piedra, vidrio, materiales compuestos de gran espesor. (como fibra de carbono, fibra de vidrio) y así sucesivamente.

Solo el corte con agua se utiliza principalmente para cortar caucho, espuma, tela, papel, lana de roca, alimentos ( corte por chorro de agua puro ) , etc.

En los últimos años, con la aplicación cada vez más amplia del corte por chorro de agua, los requisitos de las personas para el corte por chorro de agua también son cada vez más altos, desde el corte vertical completo inicial hasta el corte biselado y el corte de superficie degradada aún más complicado. Por lo tanto, un Se ha producido un sistema de corte de cinco ejes con ángulo de desviación y función de ajuste dinámico.

La máquina de corte por chorro de agua de 5 ejes se divide en corte por chorro de agua dinámico de 5 ejes y corte por chorro de agua 3D de 5 ejes.La diferencia funcional entre ellos se refleja en el cabezal de corte por chorro de agua.

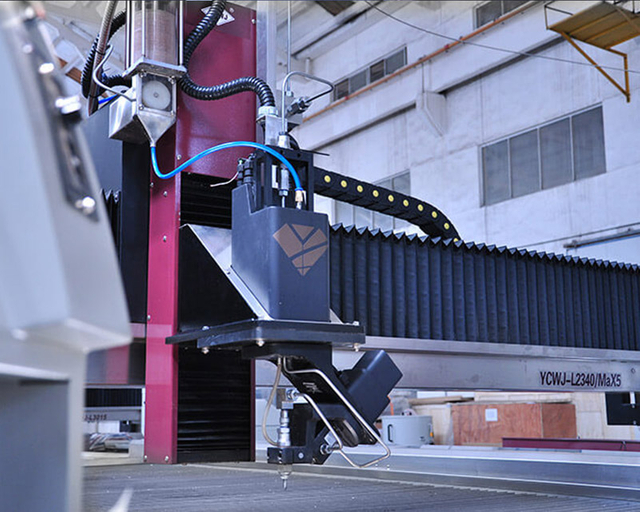

Cabezal de corte por chorro de agua de 5 ejes máx.: corte por chorro de agua en 3D

Parámetros

Eje de bisel (A): ±45°
Eje giratorio (C): ±540°
Precisión de control: ±0,01 mm Precisión de
ángulo: 0,01°

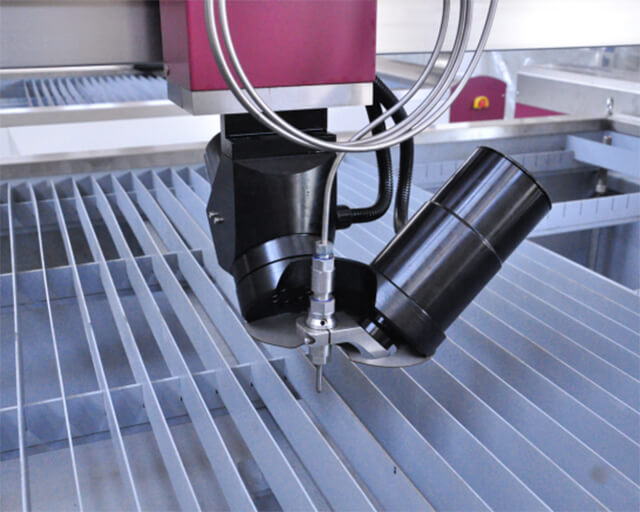

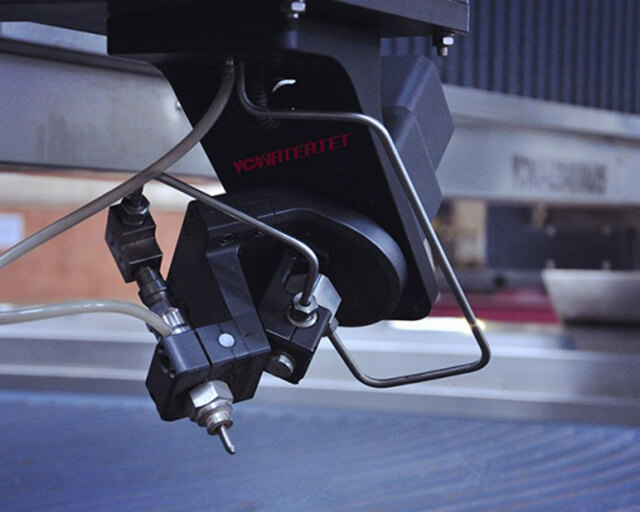

El cabezal de corte por chorro de agua de 5 ejes Max se basa en los tres ejes estándar (eje X, eje Y, eje Z) y agrega el eje a (rotación alrededor del eje x) y el eje c (rotación alrededor del eje z) , que puede lograr una desviación de gran ángulo。Usando tecnología de punta y un sistema de control ECS italiano, puede producir cortes inclinados de 0-±45° o más con un ángulo de rotación máximo de hasta ±540°. , puede lograr el efecto del corte por chorro de agua 3d.

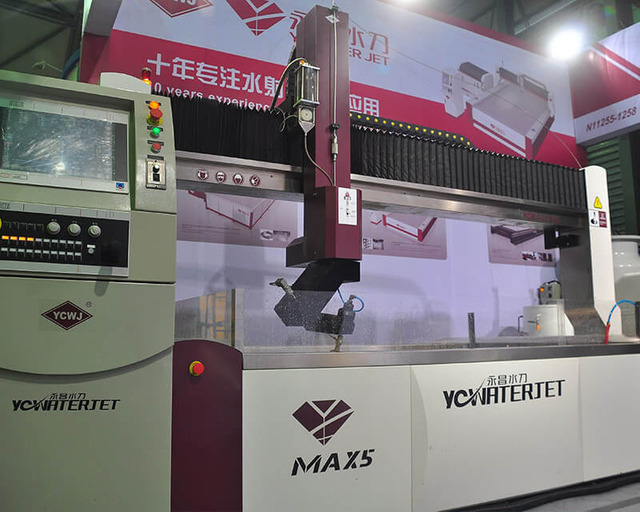

Con el sistema de corte por chorro de agua de 5 ejes de la serie Max5, YC WATER JET se ha utilizado ampliamente en la industria de corte con requisitos de alta precisión, como el corte de conos, impulsores en forma de arco, engranajes y otras piezas de trabajo.

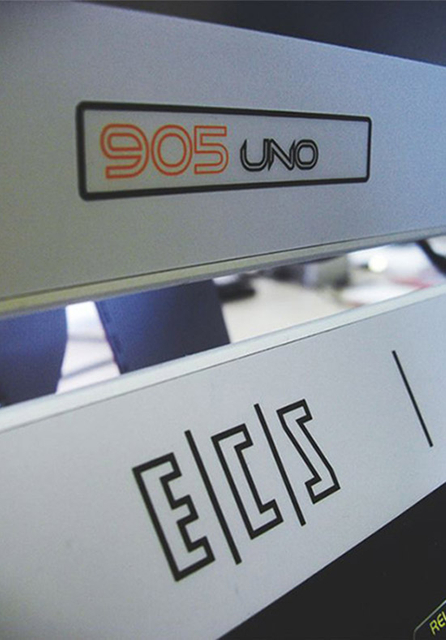

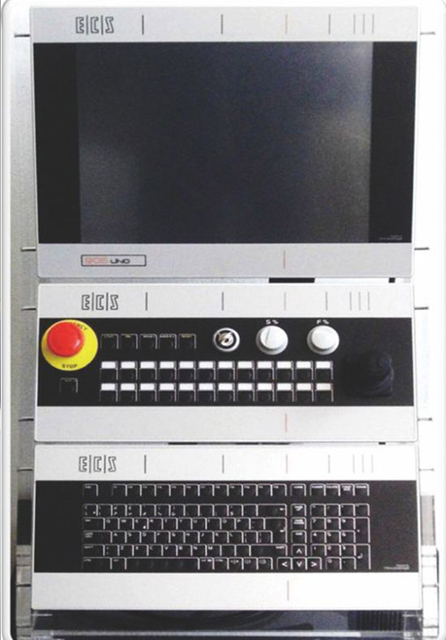

SISTEMA DE CONTROL ECS ITALIANO

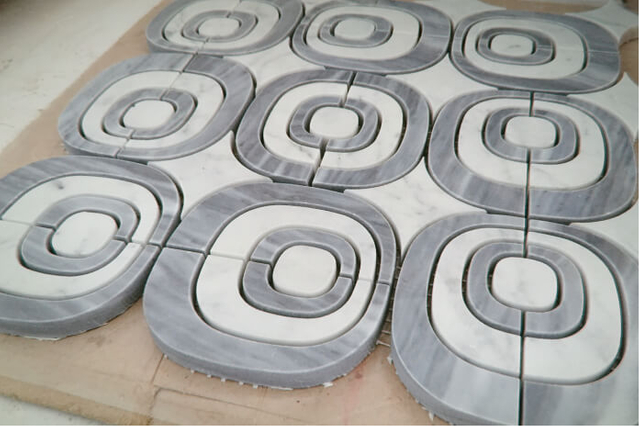

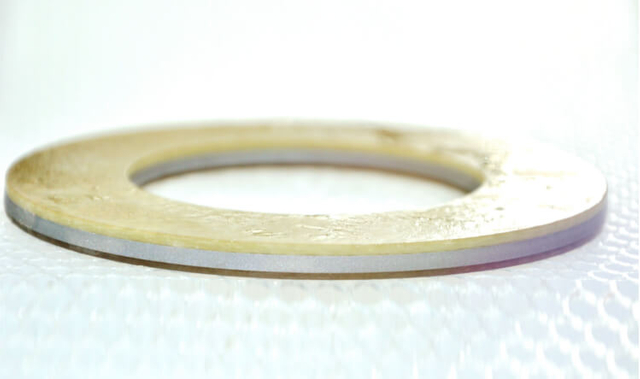

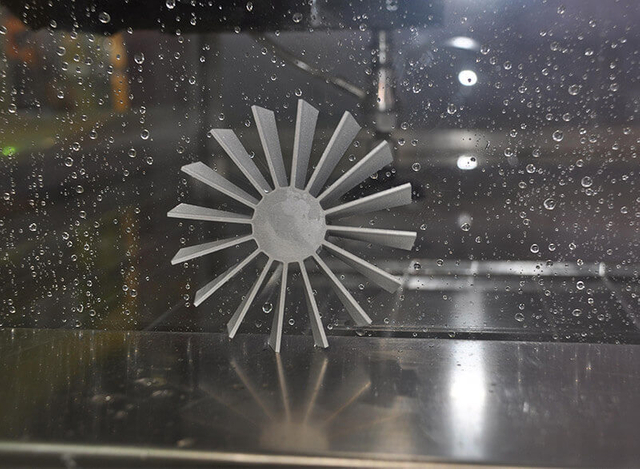

Muestras de corte

Detalles

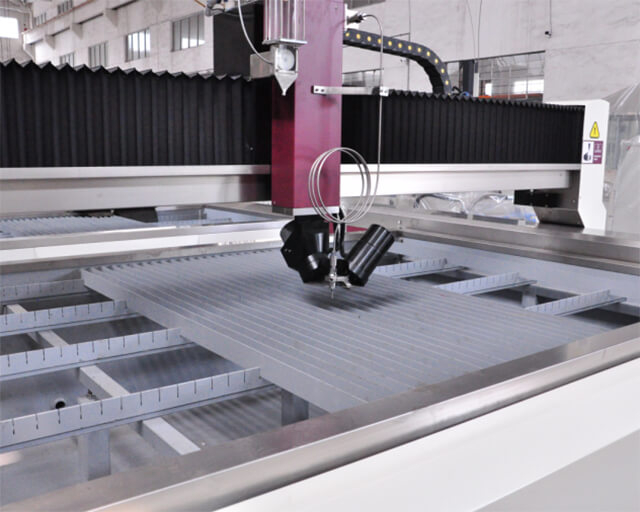

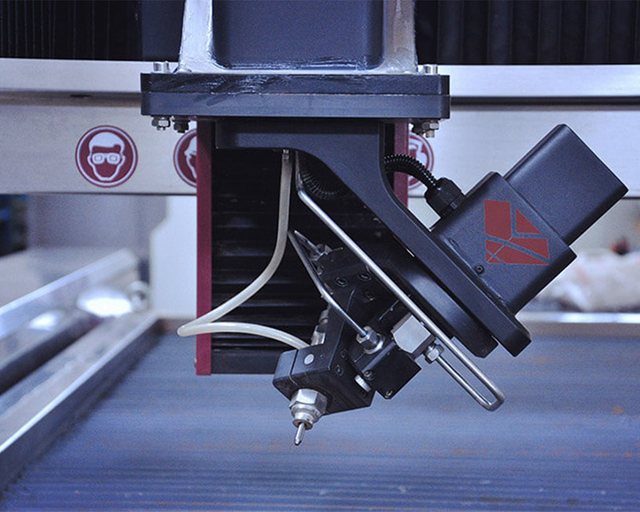

Cabezal de corte por chorro de agua dinámico de 5 ejes: corte en bisel

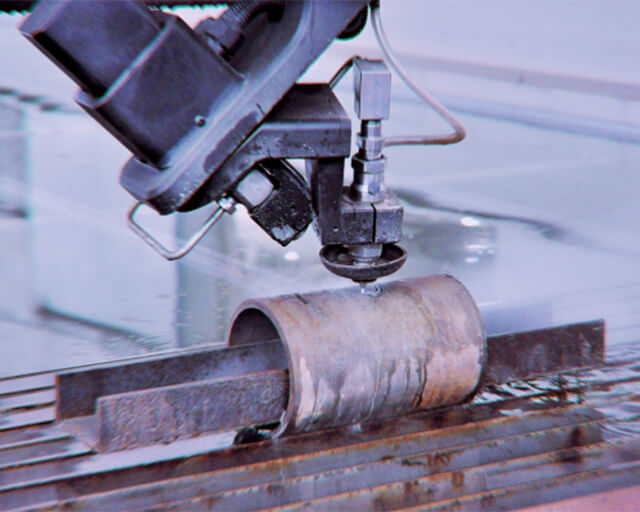

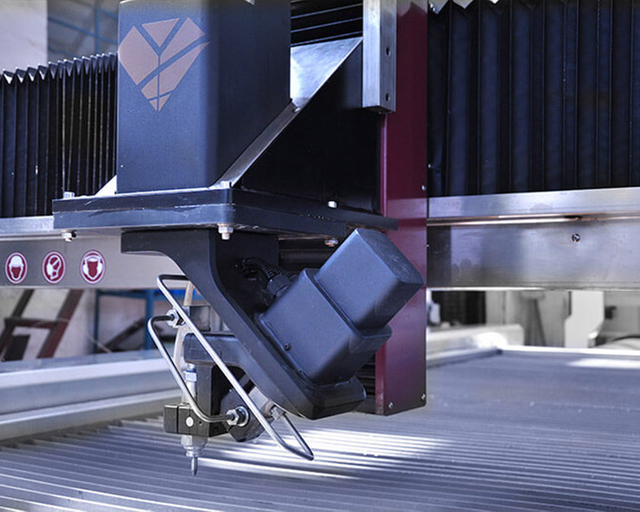

El cabezal de corte por chorro de agua dinámico de 5 ejes realiza cualquier control de ángulo del cabezal de corte al cambiar el ángulo de inclinación del cabezal de corte en las direcciones horizontal y vertical al mismo tiempo, gira sin pausa y corta más rápido.Su ángulo de inclinación máximo es de 10 grados, es una especie de máquina de corte biselado.
Debido a que el corte por chorro de agua es una forma de corte flexible, por lo tanto, la sección transversal del producto después del corte por la máquina tradicional de corte por chorro de agua de 3 ejes tendrá un cierto grado de inclinación.Para garantizar la precisión de la sección de corte vertical, debe reducir la velocidad de corte.Luego, nuestra máquina de corte por chorro de agua dinámica de 5 ejes puede garantizar la precisión de la sección de corte vertical compensando el ángulo de corte, sin reducir la velocidad de corte. Esta característica se utiliza para cortar en varias industrias para mantener la verticalidad. particularmente prominente.

Su cabezal de corte se puede inclinar para cortar en cualquier dirección, se elimina el fenómeno de superficie pequeña y fondo grande, y el espacio de empalme del lado frontal para el patrón de piedra es más pequeño, por lo que esta máquina de corte por chorro de agua dinámica de 5 ejes se puede usar para cortar piedra de parquet, no es necesario volver a pulir el suelo de parquet, lo que puede ahorrar tiempo y mano de obra.

Parámetro

Cabezal de corte dinámico de 5 ejes

Eje X、Y、Z para transmisión

Eje A,B para compensación 0°-±10°

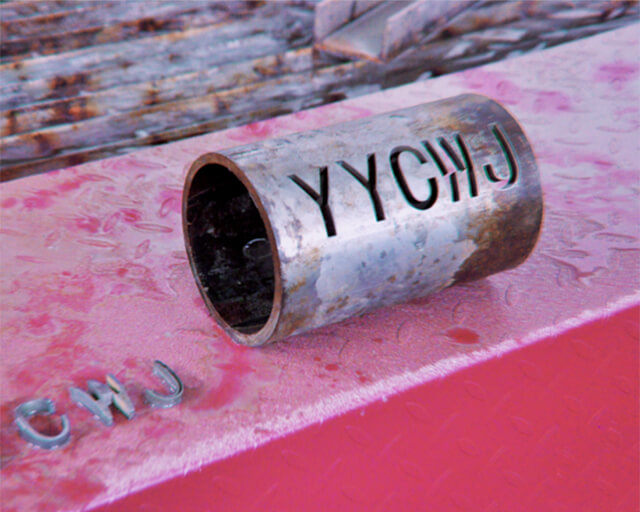

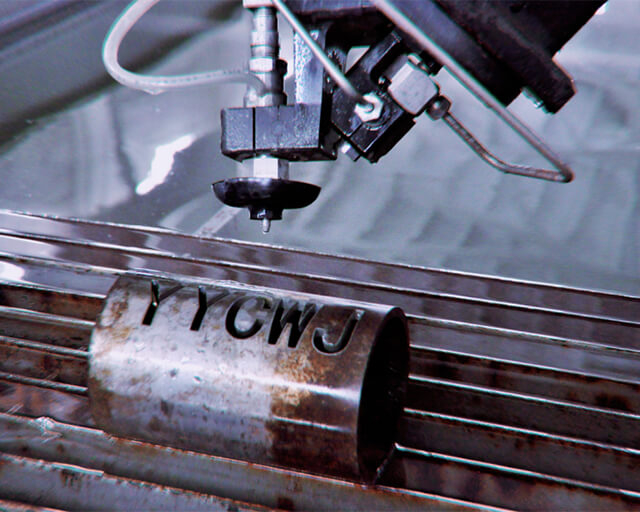

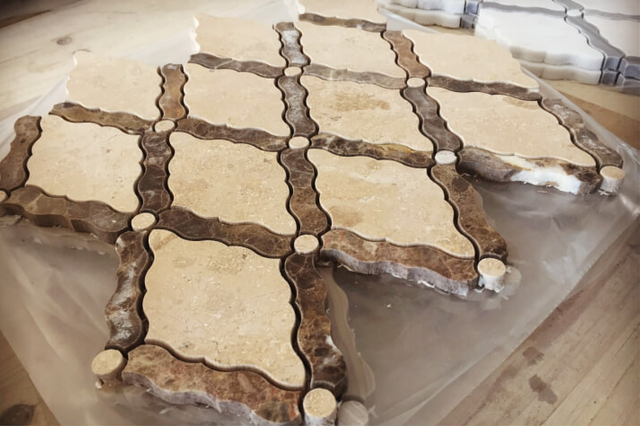

Muestras de corte

Múltiples cabezales de corte por chorro de agua

Los medios de cabezal de corte doble o cabezal de corte múltiple tienen dos o más cabezales de corte en una plataforma de corte, que al mismo tiempo pueden realizar la tarea de corte con la misma pista.

Principalmente para grandes cantidades de piezas pequeñas, la capacidad puede ser el doble o más bajo el consumo de energía equivalente.

De acuerdo con los requisitos especiales del cliente, podemos fabricar el cabezal de corte doble independiente (se puede ajustar la distancia entre el cabezal de corte) y el cabezal de corte múltiple simple (la distancia entre el cabezal de corte es fija).

La cantidad máxima para la máquina de corte por chorro de agua es de 8 cabezales de corte.

Cabezal de corte con función de perforación

Cortar con broca:

Se refiere al corte con función de perforación automática, principalmente para aumentar un conjunto de perforación completamente automatizado en la máquina de corte por chorro de agua tradicional, porque cuando se corta el poro más pequeño con chorro de agua, la precisión no es alta, la eficiencia es baja.La combinación perfecta del conjunto de perforación automática y el sistema de chorro de agua CNC puede lograr la perforación automática, la alimentación automática, la eliminación automática de virutas, la perforación previa antes del corte y otras funciones para poros más pequeños.Tiene la capacidad de completar una perforación de corte única, que mejora la calidad de los productos, pero también mejora la eficiencia de la producción.

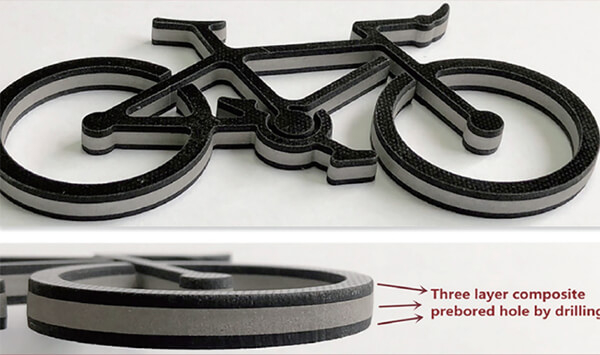

La función de perforación previa antes del corte se utiliza principalmente para el material compuesto multicapa, debido a las características de los chorros de agua a alta presión, antes del corte y durante la perforación, el chorro de agua tardará algún tiempo en perforar el material desde la superficie de material.En el proceso de perforación, el material de fundición a presión que no es de múltiples capas no se ve afectado y tiene un cierto impacto en el material compuesto de fundición a presión de múltiples capas, que probablemente cause estratificación.En este momento, puede usar la función de perforación previa, hacer un agujero como entrada para cortar.Esta función es actualmente la mejor manera de resolver el problema de la fácil estratificación al cortar el material compuesto multicapa.

Presión de aire suministrada 0,5 mpa

de modelo Número	Velocidad de rotación sin carga	sujeción Capacidad de	Capacidad de perforación			carrera		Empuje	Consumo de aire		Peso
			Aluminio (ADC)	Hierro fundido (FC200)	Acero (S45C)	total carrera	avance de corte Salida de carrera de		sin carga tiempo	máxima Carga
	Mín^-1	milímetro	milímetro			milímetro	milímetro	N	M^3/min(ANR)		kg
SFC-1338	3800	13	8	6.5	5	Máx.100	0-60	680	0.45	0.55	10
SFC-1325	3000		10	8	6
SFC-1311	1100		12	10	8
SFC-1305	700		14	12	10

(2) Cabezal de corte con luces LED: el cabezal de corte puede equiparse con luces LED para usar cuando el entorno de trabajo del taller está oscuro.
(3) Módulo láser infrarrojo de líneas cruzadas opcional: fácil alineación del cabezal de corte
(4) Función de detección automática de bordes: alineación de piezas de trabajo grandes y pesadas que son difíciles de mover

Nota:
1. La capacidad de perforación diferirá según la presión de aire suministrada (presión estándar 0,5 MPa).
2. Al procesar materiales que no sean resina con una broca de diámetro pequeño (menos de 1 mm de diámetro), se recomienda utilizar una velocidad de rotación de 7000 min-1 o menos.
3. Los accesorios estándar para el regulador de velocidad Hydro son RB-2430 para el modelo SFB y RB-2460 para el modelo SFC.
4. La selección de modelos debe basarse en la forma de la obra, material, maquinabilidad, diámetro de la herramienta y material, velocidad de rotación (velocidad de corte), etc.
5. Para alcanzar el máximo rendimiento es necesario avanzar más de 7 mm desde la posición inicial.
6. Cuando utilice herramientas con broca de carburo y vástago de herramienta que sean más duras que las brocas de alta velocidad generales, comuníquese con la oficina de ventas más cercana.

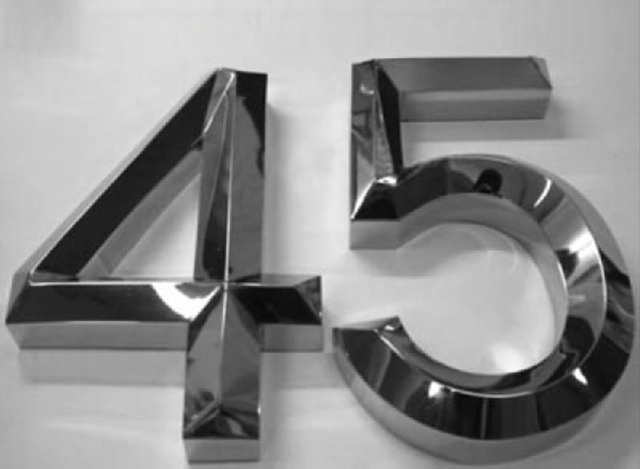

Muestras de corte

Detalles

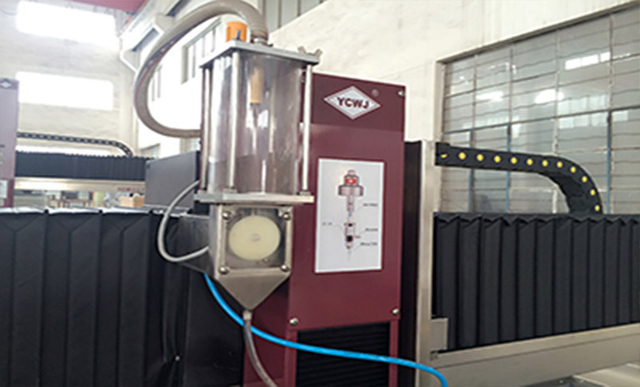

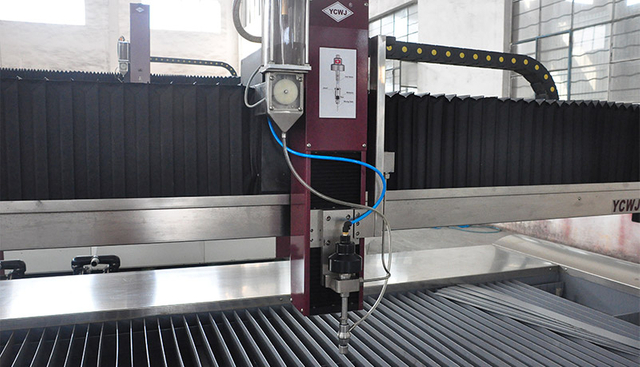

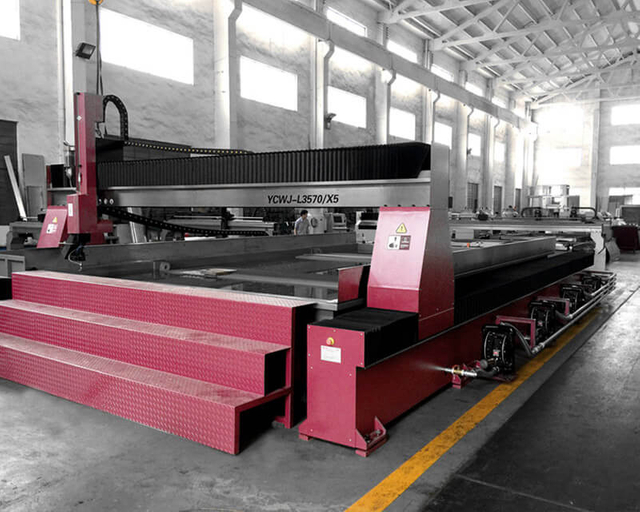

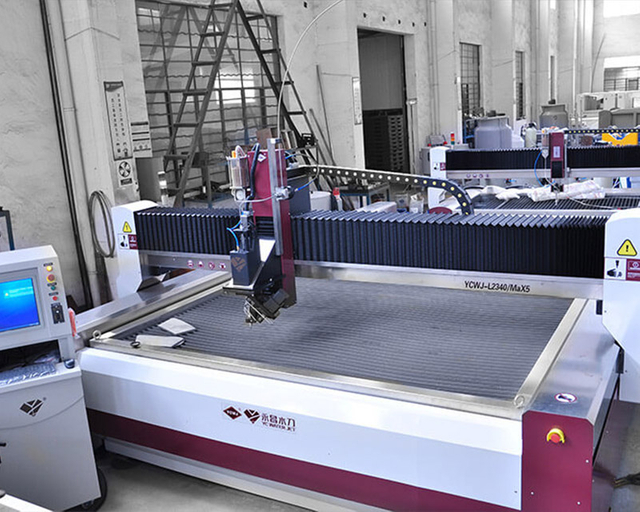

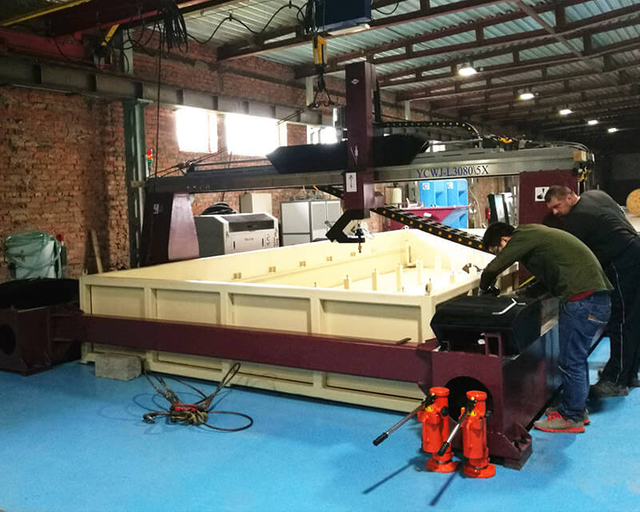

Características de la estructura del chorro de agua estándar:

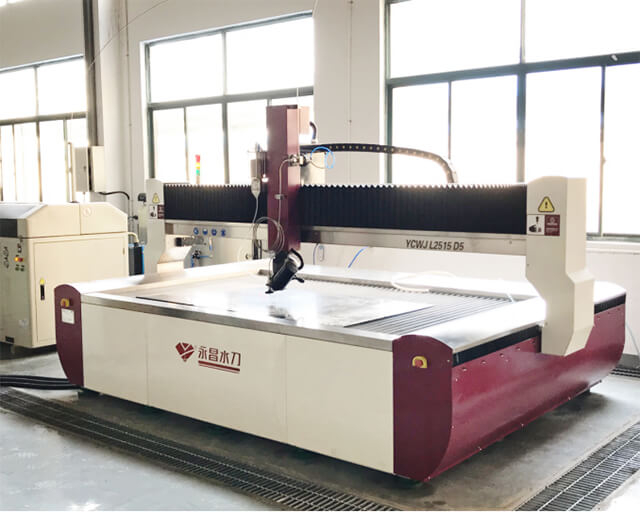

Una máquina de corte por chorro de agua a alta presión es una herramienta que se utiliza para cortar metal y otros materiales utilizando un chorro de agua a alta velocidad y presión.Con un bajo nivel de ruido, sin contaminación, alta precisión y alta confiabilidad, nuestra máquina de corte por chorro de agua se ha utilizado en una variedad de aplicaciones, que incluyen minería, fabricación de automóviles, fabricación de papel, alimentos, arte y arquitectura.Las máquinas de chorro de agua se pueden utilizar para cortar caucho, espuma, plástico, compuestos, piedra, baldosas, mármol, vidrio y otros materiales.

Parámetro

Modelo		YC-L2015	YC-L3020	YC-L4030	YC-X1520	YC-X1830
Tipo de máquina (puente L, brazo volante X)		tipo de puente	tipo de puente	tipo de puente	Tipo de brazo volador	Tipo de brazo volador
Área de corte eficiente (mm)		2000*1500	3000*2000	4000*3000	1500*2000m	1800*3000
Recorrido del eje (mm)	eje x	2000	3000	4000	1500	1800
	eje Y	1500	2000	3000	2000	3000
	eje Z	150-200	150-200	150-200	150-200	150-200
sistema de control CNC		Motor AC Sevor	Motor AC Sevor	Motor AC Sevor	Motor AC Sevor	Motor AC Sevor
Precisión	de corte Precisión	+/-0,1 mm
Precisión	de repetición Precisión	+/-0,05 mm
Velocidad de procesamiento		0-15 m/min
Fuente de alimentación		220V/380V/415V ,3ph,50HZ/60HZ (se puede personalizar a petición del cliente)

Muestras de corte

Opciones de componentes principales

Con un bajo nivel de ruido, sin contaminación, alta precisión y alta fiabilidad.

Mesa de corte por chorro de agua

Tipo de pórtico integral

Tipo de pórtico dividido

gran tipo de pórtico

tipo voladizo

Bomba de alta presión

El diseño único de esta máquina de corte por chorro de agua facilita la instalación y el mantenimiento.Presión de trabajo estable para garantizar la eficiencia de trabajo.

40Hp

máx.Presión: 380mpa

Poder: 30KW/40HP

50Hp

máx.Presión: 420mpa

Poder: 37KW/50HP

100Hp

máx.Presión: 420mpa

poder: 74KW/100HP

Bombas HP de otra marca

KMT, Hipertermia, BFT

Cabezal de corte

Visión general

Cabezal de corte por chorro de agua de 5 ejes máx.: corte por chorro de agua en 3D

Parámetros

Detalles

Cabezal de corte por chorro de agua dinámico de 5 ejes: corte en bisel

Múltiples cabezales de corte por chorro de agua

Cabezal de corte con función de perforación

Cortar con broca:

Detalles

Características de la estructura del chorro de agua estándar:

Opciones de componentes principales

Mesa de corte por chorro de agua

Bomba de alta presión

40Hp

50Hp

100Hp

Bombas HP de otra marca

Controlador CNC y Software

SISTEMA CNC WEIHONG

CONTROLADOR ECS

ANIDACIÓN Y PROGRAMACIÓN
